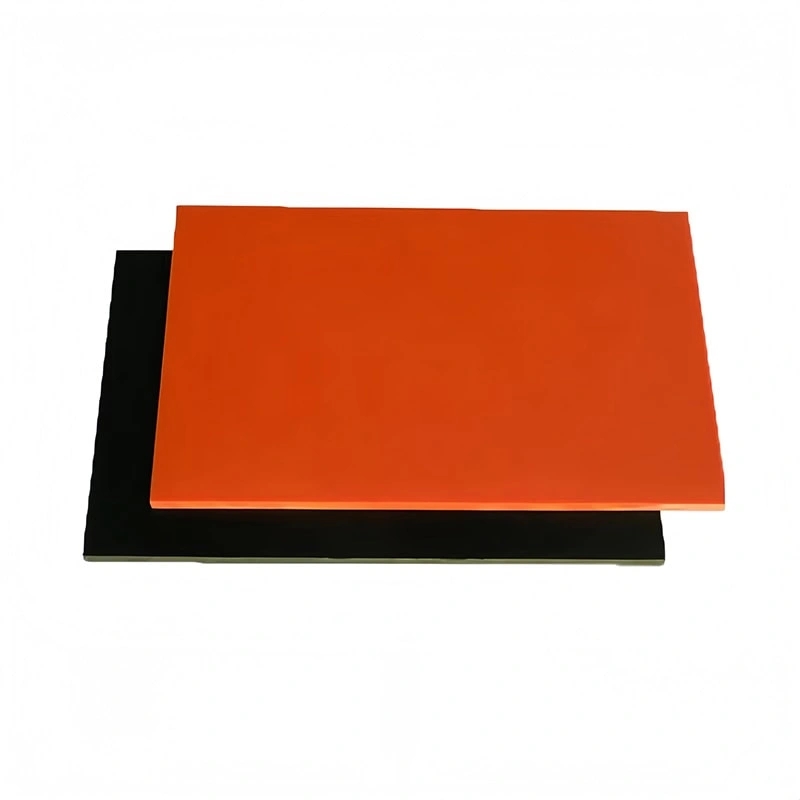

El PFCP205, similar al NEMA FR-2, es adecuado para motores y equipos eléctricos que requieren piezas estructurales de aislamiento con altas propiedades mecánicas, y puede utilizarse en aceite para transformadores. Presenta una buena resistencia mecánica, por lo que es adecuado para placas de perforación de PCB, cajas de distribución, placas de fijación, férulas para moldes, cajas de cableado de alta y baja tensión, máquinas de embalaje, peines, etc. Adecuado para motores, moldes mecánicos, PCB y fijaciones ICT.
YILONG
Resina fenólica + papel celulósico
1.35g/cm³
Natural, marrón, negro
0.5-100mm
1020x1220mm, 1020x2040mm, 1220x2440mm
120
E
Pallet, Caja de madera
PFCP201: Grado mecánico; mejores propiedades mecánicas que otros tipos de PFCP; peores rendimientos eléctricos bajo humedad normal; adecuado para perforación calurosa. NEMA: X
PFCP202: Grado de tensión de frecuencia poderosa; alta resistencia eléctrica en aceite; buena resistencia eléctrica en el aire bajo humedad normal. NEMA: XX; Estándar de la industria: 3020
PFCP203: Grado mecánico y eléctrico; buenas prestaciones eléctricas bajo humedad normal; adecuado para perforación calurosa. NEMA: XXP; Estándar de la industria: 3021
PFCP204: Grado eléctrico y electrónico; rendimiento eléctrico estable bajo humedad; adecuado para perforación fría o perforación caliente. NEMA: XXXPC
PFCP205: Similar to PFCP204; low flammability. NEMA: FR-2
PFCP206: Grado mecánico y eléctrico; buenas prestaciones eléctricas bajo humedad, incluyendo después de inmersión en agua (resistencia aislante); adecuado para perforación calurosa. NEMA: XXXP
PFCP207: Similar to PFCP201; improved punching performance at low temperature; mechanical grade with low electrical properties; commonly known as cold-punching grade. NEMA: XPC
PFCP308: Similar a PFCP206; baja flamaabilidad; resistencia a la flama mejor que NEMA FR-1 pero menor que FR-2.
● PFCP201: Componentes mecánicos y partes estructurales; partes de aislamiento mecánico perforadas a caluro.
● PFCP202: Partes de aislamiento eléctrico a frecuencia poderosa; componentes con aislamiento en aceite y aislamiento en aire.
● PFCP203: Componentes de aislamiento mecánico y eléctrico de propósito general; componentes perforados calurosamente.
● PFCP204: Partes de aislamiento eléctrico y electrónico; componentes perforados con precisión bajo condiciones húmedas.
● PFCP205: Componentes de aislamiento eléctrico y electrónico con retardante de incendio.
● PFCP206: Partes de aislamiento mecánico y eléctrico para
● PFCP207: Componentes mecánicos perforados a frío; aplicaciones de perforación a bajo temperatura.
● PFCP308: Partes de aislamiento mecánico y eléctrico con retardante de incendio y resistencia moderada al fuego.
| PFCP205 (FR-2,Hp20632.9) | |||
| Propiedades Físicas | Rango | Unit | Valor |
| Densidad | — | g/cm3 | 1.30-1.45 |
| Absorción de agua 2mm | ≤ | mg | 56 |
| Propiedades mecánicas | Rango | Unit | Valor |
| Fuerza flexural perpendicular a las capas | ≥ | MPa | 75 |
| Módulo aparente de flexión ⊥ | ≥ | MPa | 7000 |
| Fuerza compresiva perpendicular≥ | ≥ | MPa | 250 |
| Fuerza de corte paralela | ≥ | MPa | 10 |
| Fuerza de agarre | ≥ | MPa | 100 |
| Fuerza de adhesión | ≥ | N | 3200 |
| Propiedades eléctricas | Rango | Unit | Valor |
| Constante dieléctrica @1MHz | ≤ | — | 5.5 |
| Coeficiente de disipación @1MHz | ≤ | — | 0.05 |
| Voltaje de descomposición ∥ en aceite transformador a 90±2℃ | ≥ | kV | 20 |
| Resistencia die en 90±2℃ aceite transformador | ≥ | kV/mm | 12.1 |
| Thickness 0.5mm | — | kV/mm | 14.7 |
| Thickness 1mm | 12.1 | ||
| Thickness 2mm | 9.3 | ||
| Thickness 3mm | 8.4 | ||
| Resistencia a la aislación después de la inmersión | ≥ | Ω | 1.0×109 |
| Propiedades termicas | Rango | Unit | Valor |
| índice de seguimiento comparativo (CTI) | ≥ | — | 100 |
| Combustibilidad | — | Clase | V-1 |
| Resistencia a altas temperaturas | — | ℃ | 120 |
Sí, a partir de planos o muestras.
UL, RoHS, REACH, CE, ISO, etc.
Normalmente 100 kg o 100 hojas, negociable.
Sí, muestras comunes gratis, el comprador paga el flete.
De 2 a 4 semanas tras el pago.
Sí, incluyendo etiquetado y embalaje.
Sí, más de 20 años.
T/T 30% depósito, 70% antes del envío. Negociable si se necesita apoyo.
Sí, ofrecemos mecanizado CNC.
Fabricante y exportador
