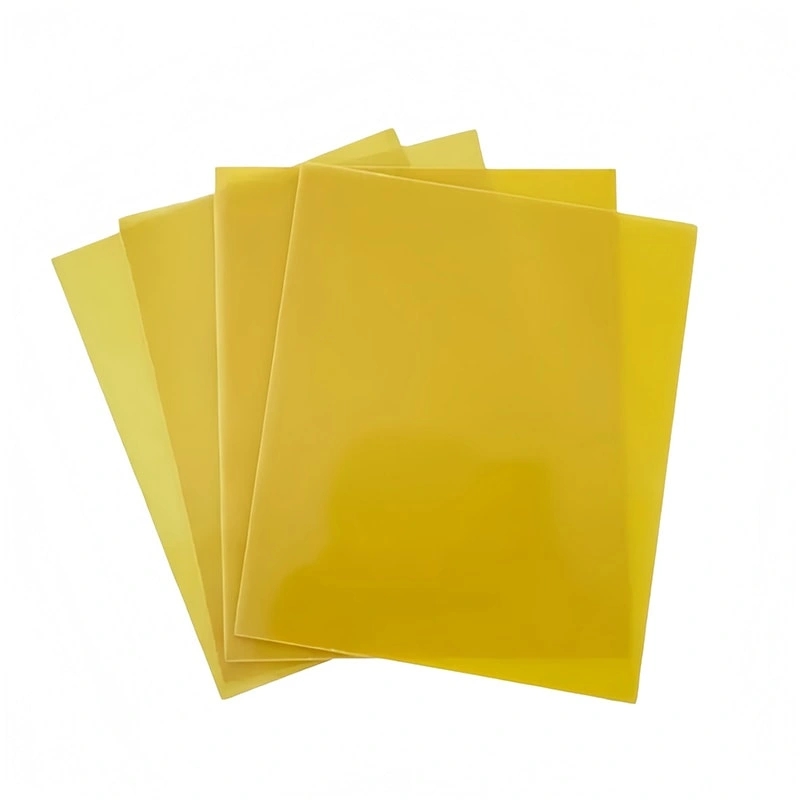

Hoja laminada de telaraña de vidrio epóxi fenólico 3240 se compone de una tela de vidrio libre de sales de sodio de primera categoría impregnada con una resina epóxi fenólico modificada, producida mediante prensado y curado térmico. 3240 CLASE A: Tiene buenas propiedades mecánicas y dielectricas, con estabilidad termo y resistencia a la humedad, y buenas propiedades de mecanizado. La estabilidad termo es de Clase B. Se utiliza ampliamente como material aislante y componentes en generadores, motores, equipos electrónicos. También es adecuado bajo presión de transformador y entorno húmedo. 3240 CLASE B: Proporciona una resistencia mecánica y una resistencia eléctrica confiable con estabilidad termo en Clase B. En comparación con la Clase A, es más económica mientras mantiene propiedades dielectricas y resistencia a la humedad suficientes para aplicaciones generales.
YILONG
Epoxy Resin + Phenolic Resin + Fiberglass
amarillo
0.3~100mm
1030mm*1230mm
1030mm*2030mm, 1220mm*2440mm, 1030mm*1030mm
Pallet, Caja de madera
500KG
Alta resistencia mecánica a temperaturas medias y altas.
La elongación en tensión supera el 50% bajo condiciones de alta temperatura.
Excellent resistência ao stress mecânico e deformação.
Desempeño estable de aislamiento eléctrico.
Resistencia a la aislación de hasta 10¹² Ω incluso después de la inmersión en agua.
Alta resistencia dielectrica (más de 35 kV) al ser probada en paralelo a las láminas bajo condiciones húmedas.
Buenas resistencia a la humedad y estabilidad ambiental.
Rendimiento confiable en entornos de alta humedad.
Buena machinabilidad para taladrado, fresado y procesamiento CNC.
Suitable for high-voltage electrical insulation applications.
Aplicaciones industriales
● Transformadores
● Motores eléctricos
● Panelales eléctricos y cajones de control
● interruptores eléctricos
● Electrodomésticos
● industrias ferroviaria y automovilística
● Computadoras y equipos médicos
Partes de aislamiento típicas
● Pruebas de jigs y soportes PCB testing jigs
● Platos aislantes y aislantes de interruptores
● Polishing gears
● Mould-in tejidos y componentes de calzado
● Partes aislantes fabricadas con hojas de bakelit
| Hoja de datos técnicos 3240A & 3240B | |||
| NO. | PRUEBA DE ITENS | UNIT | RESULTADO DE |
| 1 | Resistencia a la flexión perpendicular a las capas (A) | MPa | 480 |
| Resistencia a la flexión perpendicular a las capas (B) | MPa | 340 | |
| 2 | Módulo elástico de doblez aparente (A) | MPa | 2.2*10^4 |
| Módulo elástico de flexión aparente (B) | MPa | 2.0*10^4 | |
| 3 | Strenght compresivo perpendicular a las capas compresión | MPa | 438 |
| 4 | Fuerza de cizallamiento de capas paralelas (A) | MPa | 49.8 |
| Fuerza de resistencia a cizallamiento en capas paralelas (B) | MPa | 52.7 | |
| 5 | Fuerza de tracción (A) | MPa | 368 |
| Fuerza de tracción (B) | MPa | 187 | |
| 6 | Resistencia al impacto de capas paralelas (Brazo sostenido con dos soportes) (A) | KJ/m² | 47 |
| Resistencia al impacto de capas paralelas (viga simplemente soportada) (B) | KJ/m² | 36 | |
| 7 | Voltaje de descomposición de capa vertical (90℃ + 2℃, aceite transformador 25#, impulsión paso a paso 20s, sistema de electrodos cilíndricos φ25mm/φ75mm) | kV/mm | 21.5 |
| 8 | Voltaje de descomposición de capa paralela (90℃ + 2℃, aceite transformador 25#, impulsión paso a paso 20s, sistema de electrodos de placa plana φ130mm/φ130mm) | KV | 90 |
| 9 | Permitividad Relativa (50Hz) | - | 4.9 |
| 10 | Resistencia a la Isolación después de 24 horas inmersos en agua | Ω | 2.3*10^13 |
| 11 | Densidad | g/cm3 | 1.9-2.1 |
| 12 | Combustibilidad (A) | Grado | V-0 |
| Combustibilidad (B) | Grado | V-1 | |
| 13 | Absorción de agua | mg | 36 |
| 14 | Temperatura de deflexión bajocarga | ℃ | >140 |
| COMENTARIO: 1. NO.5 la altura del muestra es (10.32~10.39) mm; 2. NO.10 la anchura del muestra es (2.09~2.11) mm; 3. NO.11 el tamaño del muestra es (100.01~100.07) mm*(25.20~25.31) mm*(5.06~5.20) mm de espesor, el espacio entre electrodos es (25.20~25.31) mm; 4. NO.15 el tamaño del muestra es (18.87~12.99) mm*(4.23~4.28) mm; 5. NO.16 el tamaño del muestra es (50.39~50.51)mm*(50.37~50.50)mm * (4.24~4.27) mm . |
|||
Sí, a partir de planos o muestras.
UL, RoHS, REACH, CE, ISO, etc.
Normalmente 100 kg o 100 hojas, negociable.
Sí, muestras comunes gratis, el comprador paga el flete.
De 2 a 4 semanas tras el pago.
Sí, incluyendo etiquetado y embalaje.
Sí, más de 20 años.
T/T 30% depósito, 70% antes del envío. Negociable si se necesita apoyo.
Sí, ofrecemos mecanizado CNC.
Fabricante y exportador
