La madera laminada eléctrica es un compuesto aislante de alta resistencia fabricado a partir de chapas seleccionadas de abedul, madera teñida y fresno impregnadas con resina aislante especializada y prensadas en caliente a temperatura y presión controladas para lograr una densidad uniforme y estabilidad dimensional. Proporciona una excelente resistencia mecánica, un buen rendimiento de aislamiento eléctrico y una alta compatibilidad con el aceite de transformador, lo que permite un funcionamiento fiable a largo plazo en entornos sumergidos en aceite hasta 105 ℃.
Con un peso y un coste inferiores en comparación con el acero y otros materiales laminados, la madera laminada eléctrica se utiliza ampliamente en transformadores de potencia e instrumentos para placas de presión, bloques espaciadores, elementos de soporte y componentes de sujeción, y sirve como un sustituto eficaz de las placas de acero, los laminados de papel aislante, los tableros de papel epoxi y los laminados de tejido de vidrio.

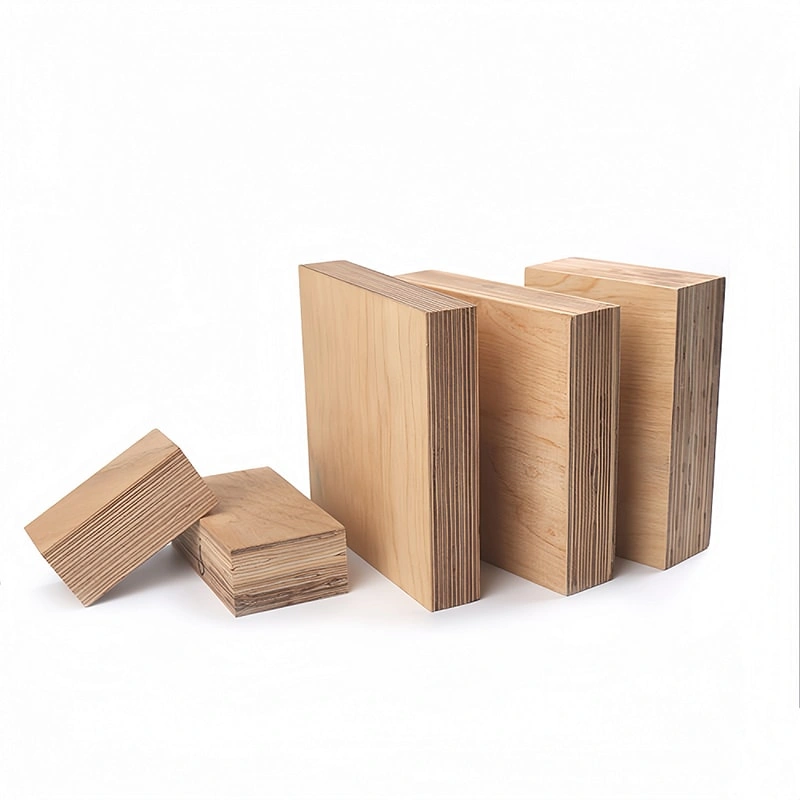

Madera laminada eléctrica
KP20222
150℃
F
chapas de haya, resina fenol-formaldehído
8~120mm
0.9~1.3g/cm³
1000 x 1500, 2000 x 1000, 1200 x 2200, 2400 x 1200, 1500 x 3000
Excelente rendimiento aislante
Excelente resistencia al calor
Alta resistencia y resistencia a la presión
● Como parte de un transformador lleno de aceite, como la placa de presión superior e inferior.
● Soporte de plomo y bloque de amortiguación del yugo de hierro.
● Dispositivo de sujeción en el inductor mutuo.

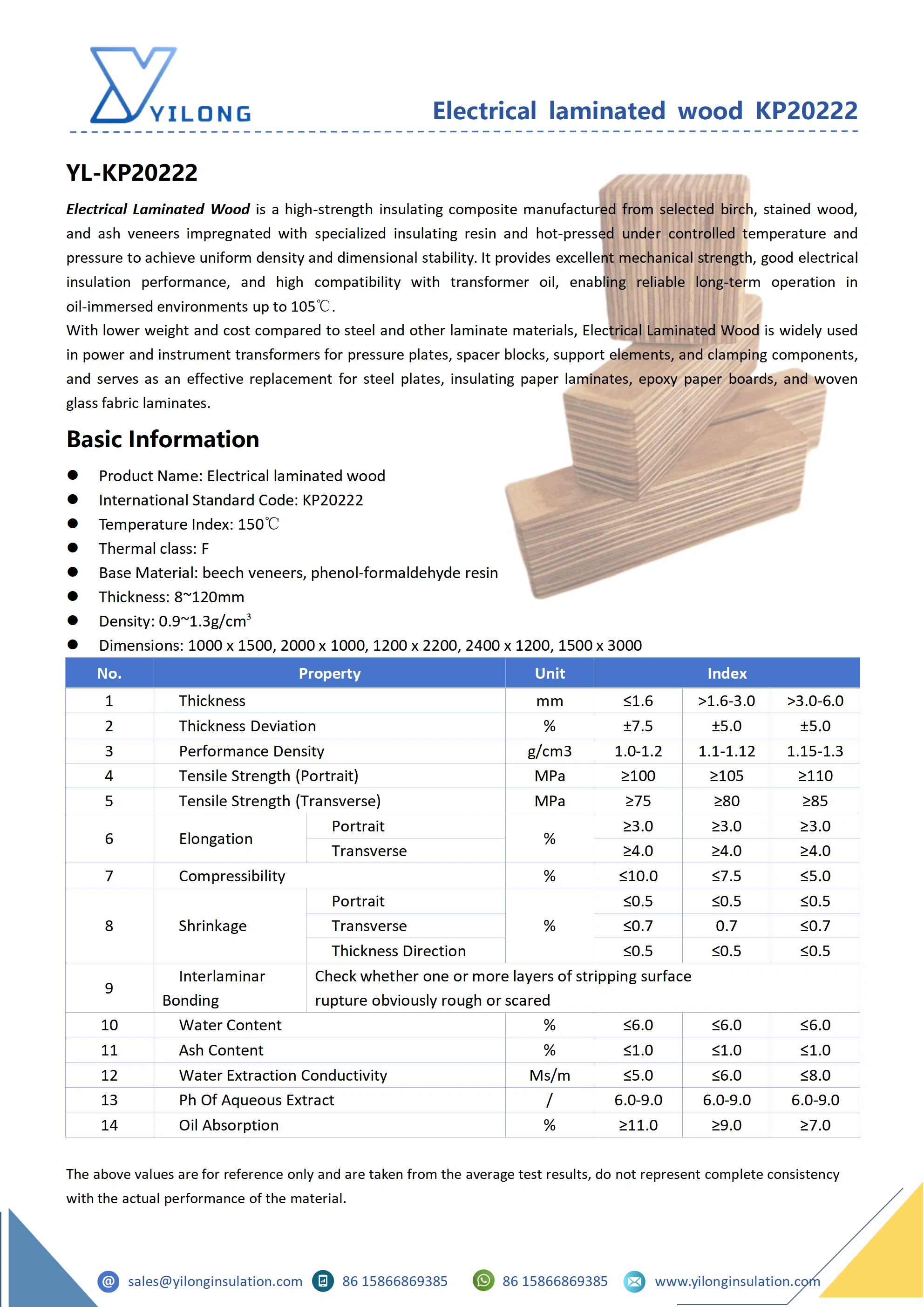

| No. | Indice Nombre | Unit | índice | |||
|---|---|---|---|---|---|---|
| 1 | Thickness | mm | ≤1.6 | >1.6-3.0 | >3.0-6.0 | |
| 2 | Desviación de la anchura | % | ±7.5 | ±5.0 | ±5.0 | |
| 3 | Densidad de rendimiento | g/cm3 | 1.0-1.2 | 1.1-1.12 | 1.15-1.3 | |
| 4 | Tensile Strength (Retrato) | MPa | ≥100 | ≥105 | ≥110 | |
| 5 | Fuerza de tracción (transversal) | MPa | ≥75 | ≥80 | ≥85 | |
| 6 | Elongación | Retrato | % | ≥3.0 | ≥3.0 | ≥3.0 |
| Transversal | ≥4.0 | ≥4.0 | ≥4.0 | |||
| 7 | Compressibilidad | % | ≤10.0 | ≤7.5 | ≤5.0 | |
| 8 | Shrinkage | Retrato | % | ≤0.5 | ≤0.5 | ≤0.5 |
| Transversal | ≤0.7 | 0.7 | ≤0.7 | |||
| Thicknness Direction | ≤0.5 | ≤0.5 | ≤0.5 | |||
| 9 | Enlace interlaminares | Compruebe si una o más capas de la superficie de deslizamiento la rotura obviamente ruda o escarmentado |
||||
| 10 | Contenido de agua | % | ≤6.0 | ≤6.0 | ≤6.0 | |
| 11 | Contenido de cenizas | % | ≤1.0 | ≤1.0 | ≤1.0 | |
| 12 | Extracción de agua Conductividad | Ms/m | ≤5.0 | ≤6.0 | ≤8.0 | |
| 13 | Ph del extracto acuoso | / | 6.0-9.0 | 6.0-9.0 | 6.0-9.0 | |
| 14 | Absorción de aceites | % | ≥11.0 | ≥9.0 | ≥7.0 | |
| No. | Propiedad | Unit | Model | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Veneers técnica objetivo | Técnicas de anillos objetivo | ||||||||||
| P3B | C1B | C2B | C3B | C4B | T2B | T4B | |||||
| 1 | Densidad | g/cm3 | 1.1-1.2 | 0.7-0.9 | 0.9-1.1 | 1.1-1.2 | 1.2-1.3 | 0.9-1.1 | 1.2-1.3 | ||
| 2 | Humedad | % | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ||
| 3 | Dirección de capa vertical resistencia a la flexión | Dirección A | Mpa | ≥150 | ≥45 | ≥55 | ≥65 | ≥80 | Diametro>1000mm | ≥100 | ≥140 |
| 4 | Dirección B | Diámetro ≤ 1000 mm | ≥90 | ≥125 | |||||||
| 5 | Dirección de capa vertical Módulo de Young de la elasticidad flexural | Dirección A | Gpa | ≥14 | ≥4.5 | ≥6 | ≥80 | ≥9 | ≥10 | ≥13 | |
| Dirección B | - | ||||||||||
| 6 | Compressibilidad (Menos de 20Mpa) | C | % | ≤3 | ≤5 | ≤4 | ≤3 | ≤2.5 | ≤5 | ≤4 | |
| Crev | ≥70 | ≥70 | ≥70 | ≥70 | ≥70 | ≥70 | ≥70 | ||||
| 7 | Fuerza impacto (prueba de lado) | Dirección A | KJ/m2 | ≥35 | ≥6 | ≥10 | ≥13 | ≥15 | ≥25 | ≥35 | |
| Dirección B | - | ||||||||||
| 11 | Fuerza de corte | Mpa | ≥8 | ≥5 | ≥7 | ≥8 | ≥9 | ≥7 | ≥9 | ||
| 12 | Capa Vertical Dirección Tensión Eléctrica | KV/mm | ≥11 | ≥9 | ≥10 | ≥11 | ≥12 | ≥10 | ≥10 | ||
| 13 | Tensión de punzada en capas paralelas | KV | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 | ||
| 14 | Shrinkage after drying | Dirección A | % | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | Ancho | ≤0.5 | ≤0.5 ≤3 |
| Dirección B | ≤0.5 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | Thickness | ≤3 | ||||
| Thickness | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ||||||
| 15 | Absorción de aceites | % | ≥8 | ≥20 | ≥15 | ≥8 | ≥5 | ≥15 | ≥5 | ||
| 16 | Contaminación a líquido dielectrico | - | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ||
Sí, a partir de planos o muestras.
UL, RoHS, REACH, CE, ISO, etc.
Normalmente 100 kg o 100 hojas, negociable.
Sí, muestras comunes gratis, el comprador paga el flete.
De 2 a 4 semanas tras el pago.
Sí, incluyendo etiquetado y embalaje.
Sí, más de 20 años.
T/T 30% depósito, 70% antes del envío. Negociable si se necesita apoyo.
Sí, ofrecemos mecanizado CNC.
