La varilla laminada de tela de algodón fenólico está hecha de tela de algodón aislante impregnada de resina fenólica mediante moldeo y procesamiento bajo calor y presión. Los productos se utilizan ampliamente en transformadores, motores eléctricos, armarios, cajas de control, interruptores eléctricos, electrodomésticos, ferrocarriles, automóviles, ordenadores y aparatos médicos, etc.
Varilla PFCC41: Adecuada para aplicaciones mecánicas y eléctricas.(Tejido fino).
Varilla PFCC42:Adecuada para aplicaciones mecánicas y eléctricas.(Tejido grueso).
Varilla PFCC43: Adecuada para aplicaciones mecánicas y eléctricas (tejido extremadamente grueso).
Varilla laminada de tela fenólica
120℃
Tela de resina fenólica
Marrón
1.2~1.4g/cm³
1020mm
10-200mm
Muy buenas propiedades mecánicas y térmicas
Temperatura de funcionamiento duradera hasta 120°c
Homologado para aceite y aire
Bajo coeficiente de fricción
Alta resistencia a la fluencia
Propiedades de absorción de vibraciones
Fácil procesamiento mecánico
Propiedades de electroaislamiento
● Como repuestos estructurales aislantes, piezas de procesamiento de tornillos.
● Piezas estructurales resistentes al desgaste para equipos mecánicos.
● Utilizados en condiciones de humedad y aceite de transformadores.

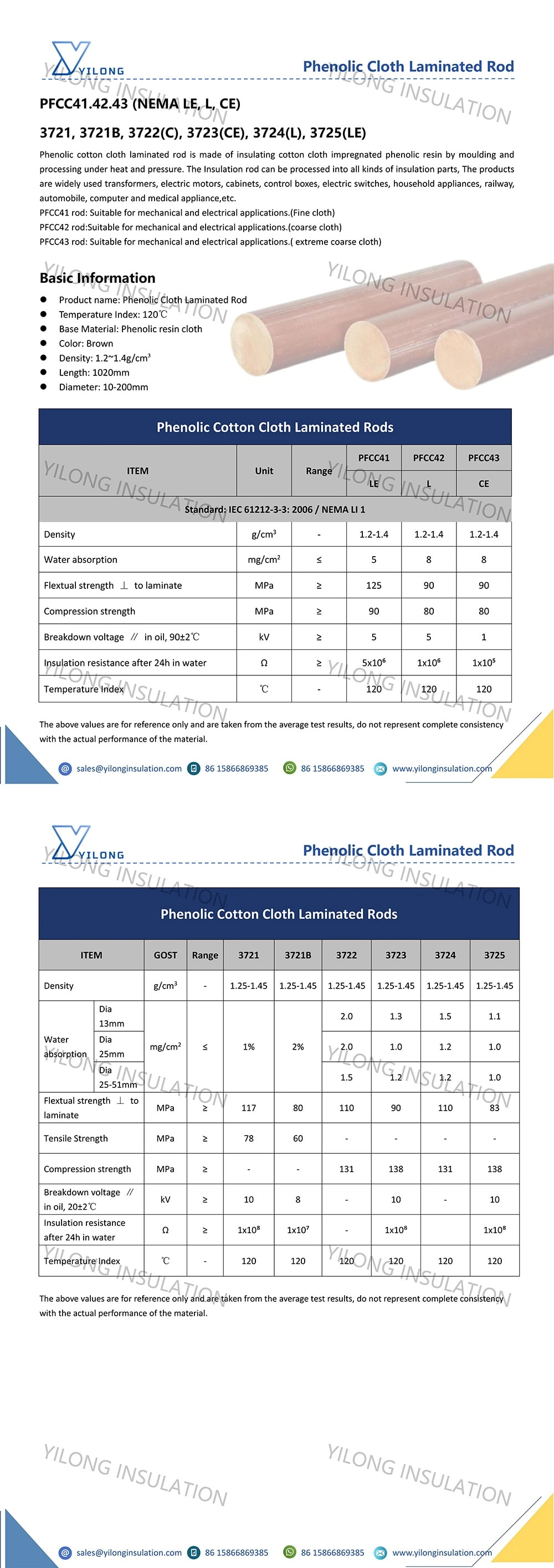

| Varillas laminadas de tela de algodón fenólico | |||||
| ARTÍCULO | Unidad | Rango | PFCC41 | PFCC42 | PFCC43 |
| LE | L | CE | |||
| Estándar: IEC 61212-3-3: 2006 / NEMA LI 1 | |||||
| Densidad | g/cm3 | - | 1.2-1.4 | 1.2-1.4 | 1.2-1.4 |
| Absorción de agua | mg/cm2 | ≤ | 5 | 8 | 8 |
| Resistencia a la flexión ⊥ a laminado | MPa | ≥ | 125 | 90 | 90 |
| Resistencia a la compresión | MPa | ≥ | 90 | 80 | 80 |
| Voltaje de ruptura ∥ en aceite, 90±2℃ | kV | ≥ | 5 | 5 | 1 |
| Resistencia a la infiltración después de 24 horas en agua | Ω | ≥ | 5x10⁶ | 1x10⁶ | 1x10⁵ |
| Índice de temperatura | ℃ | - | 120 | 120 | 120 |
| Varillas laminadas de tela de algodón fenólico | |||||||||
| ARTÍCULO | GOST | Rango | 3721 | 3721B | 3722 | 3723 | 3724 | 3725 | |
| Densidad | g/cm3 | - | 1.25-1.45 | 1.25-1.45 | 1.25-1.45 | 1.25-1.45 | 1.25-1.45 | 1.25-1.45 | |
| Absorción de agua | Día 13mm | mg/cm2 | ≤ | 1% | 2% | 2.0 | 1.3 | 1.5 | 1.1 |
| Día 25mm | 2.0 | 1.0 | 1.2 | 1.0 | |||||
| Día 25-51mm | 1.5 | 1.2 | 1.2 | 1.0 | |||||
| Resistencia a la flexión ⊥ a laminado | MPa | ≥ | 117 | 80 | 110 | 90 | 110 | 83 | |
| Resistencia a la tracción | MPa | ≥ | 78 | 60 | - | - | - | - | |
| Resistencia a la compresión | MPa | ≥ | - | - | 131 | 138 | 131 | 138 | |
| Voltaje de ruptura ∥ en aceite, 20±2℃ | kV | ≥ | 10 | 8 | - | 10 | - | 10 | |
| Resistencia a la infiltración después de 24 horas en agua | Ω | ≥ | 1x10⁸ | 1x10⁷ | - | 1x10⁸ | 1x10⁸ | ||
| Índice de temperatura | ℃ | - | 120 | 120 | 120 | 120 | 120 | 120 | |
Sí, a partir de planos o muestras.
UL, RoHS, REACH, CE, ISO, etc.
Normalmente 100 kg o 100 hojas, negociable.
Sí, muestras comunes gratis, el comprador paga el flete.
De 2 a 4 semanas tras el pago.
Sí, incluyendo etiquetado y embalaje.
Sí, más de 20 años.
T/T 30% depósito, 70% antes del envío. Negociable si se necesita apoyo.
Sí, ofrecemos mecanizado CNC.
