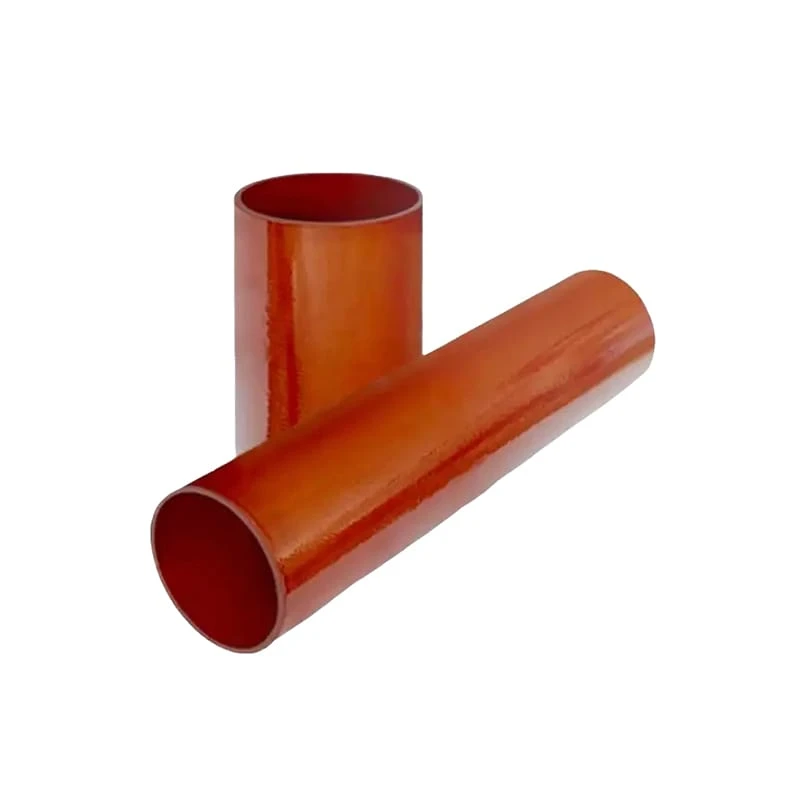

El tubo laminado de papel fenólico es un producto laminado en forma de tubo, fabricado con papel aislante impregnado de resina fenólica, laminado, revestido y curado mediante calor y prensado en caliente, con buena resistencia mecánica y propiedades eléctricas, y excelentes propiedades dieléctricas en seco. La clase de aislamiento es la clase E y el color principal es el café. Se aplica como repuesto estructural aislante para motores y equipos eléctricos en condiciones secas y aceite para transformadores.
Tubo laminado de papel fenólico
120℃
E
Papel + Fenólico
Marrón
1.0~1.1g/cm³
5-1200mm
10-1400mm
1-50mm
1000mm
Gran estabilidad dimensional
Resistencia química, a la humedad y al aceite
Alta rigidez dieléctrica
Elevada relación resistencia/peso
Gran estabilidad dimensional
● Componente de aislamiento eléctrico.
● Aplicaciones mecánicas y estructurales.
● Soluciones de embalaje y almacenamiento.
● Piezas de máquinas químicas
● Piezas de máquinas generales y engranajes.
● Generadores, almohadillas, base, paca.
● Transformador
● Fijación
● Inversor
● Motor
| PFCP21/22/23/PFGC21 Cartón de papel fenólico laminado (IEC61212) | ||
|---|---|---|
| Propiedades Físicas | Unit | Valor |
| Densidad | g/cm³ | 1.05 |
| Absorción de agua 3mm | % | ≤5 |
| Propiedades mecánicas | ||
| Fuerza flexural | MPa | ≥95 |
| Strenght compresivo Axial | MPa | ≥60 |
| Propiedades eléctricas | ||
| Voltaje de descomposición a 90 °C en aceite // | kV | ≥27 |
| Resistencia eléctrica a 90℃ en aceite ⊥3mm, Bore 20mm | Kv/mm | ≥10 |
| Coeficiente de pérdida dielectrica a 50 Hz | - | ≤0.03 |
| Propiedades termicas | ||
| Índice de Temperatura | ℃ | 120 |
| Clase Termica | Clase | E |
| Combustibilidad | UL 94 | - |
Los valores anteriores son sólo de referencia y se toman de los resultados medios de las pruebas, no representan una coherencia completa con el rendimiento real del material.
Sí, a partir de planos o muestras.
UL, RoHS, REACH, CE, ISO, etc.
Normalmente 100 kg o 100 hojas, negociable.
Sí, muestras comunes gratis, el comprador paga el flete.
De 2 a 4 semanas tras el pago.
Sí, incluyendo etiquetado y embalaje.
Sí, más de 20 años.
T/T 30% depósito, 70% antes del envío. Negociable si se necesita apoyo.
Sí, ofrecemos mecanizado CNC.
