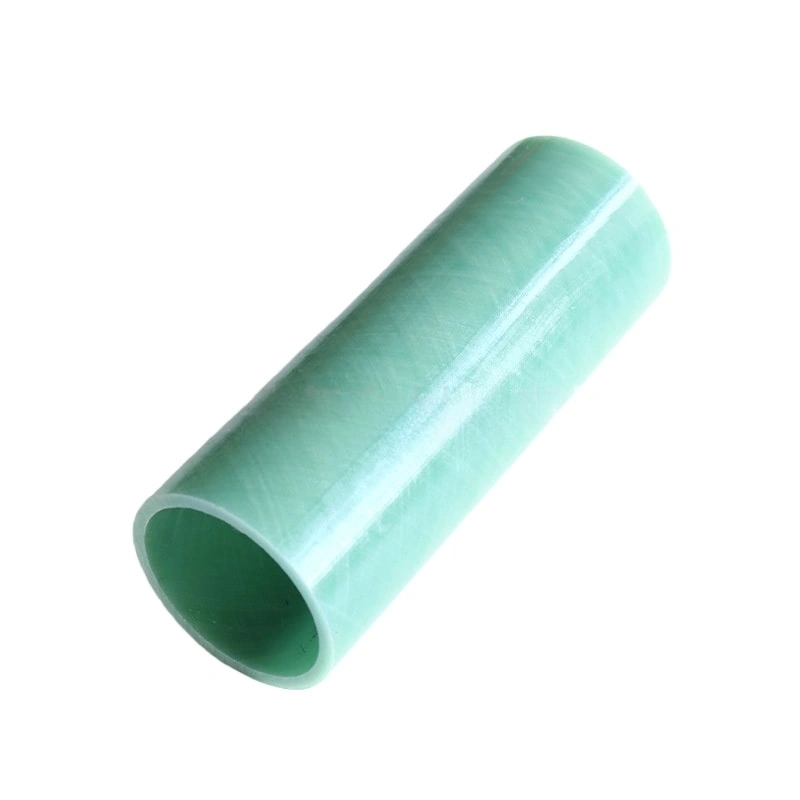

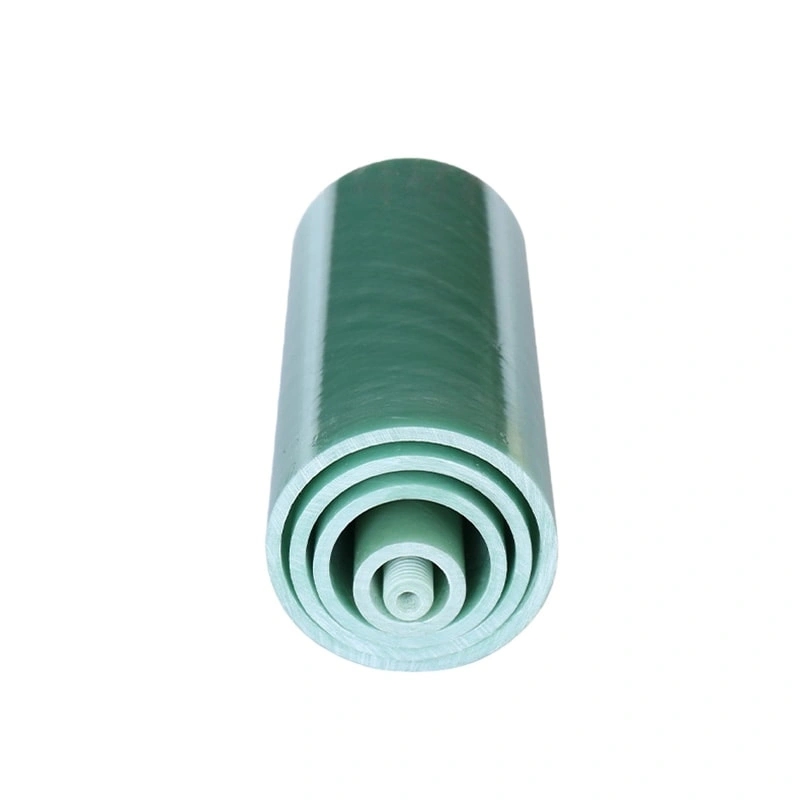

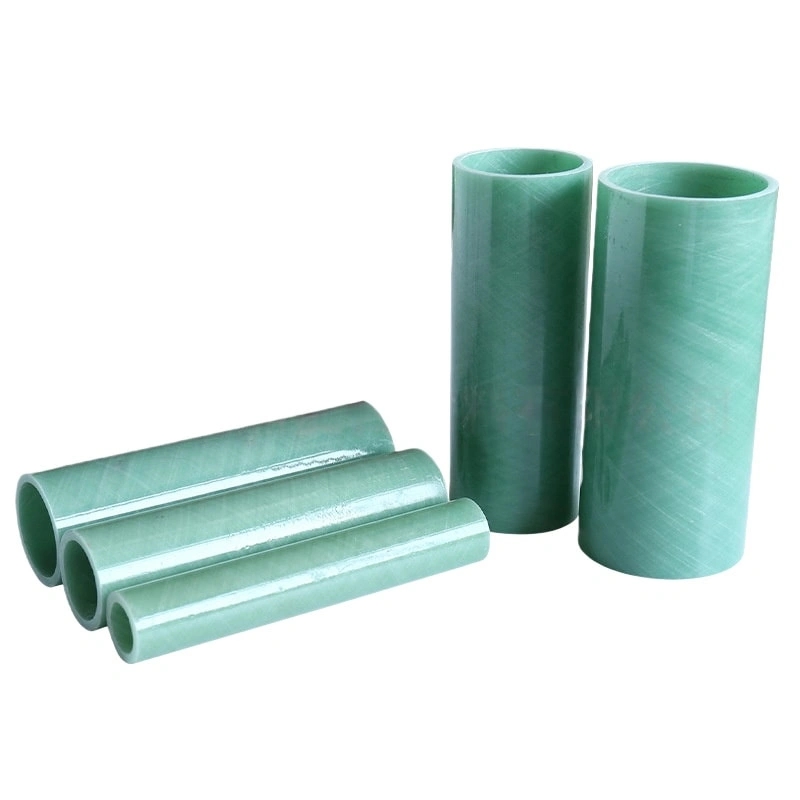

Tubo espiral de vidrio espoxy se fabrica con hilo de vidrio impregnado con una mezcla coloidal de compuesto epóxico y otros resinosos, y se forma mediante horneado en frío y rodaje en húmedo. Este producto pertenece a una alta resistencia a temperaturas y alcanza la clase H, con buenas propiedades eléctricas, mecánicas, bajo consumo dielectrico, sin deformación, sin desprendimiento, resistencia química (resistente a SF6) y etc. Se utiliza ampliamente en la principal aislamiento de transformadores secos tipo H, en interruptores de tensión en marcha, reactores, frenos, transformadores de SF6 y otros productos.
Vaso de vidrio reforzado con fibra de vidrio, epóxi espiralado por inmersión.
Decoilado, moldeado, soldadura, perforación, corte
F grade (155℃ ), H grade ( 180℃) , 220℃
F, H
Resina epoxi + Hilo de vidrio
Amarillo, verde, rojo
4-1000mm
≤3000mm
0.5-30mm o personalizado
Resistencia térmica de Clase H (180 °C) con rendimiento eléctrico estable
UL94 V-0 retardante de incendio
Excelente aislamiento eléctrico, bajo pérdida dielectrica, estable en condiciones secas y húmedas
Baja absorción de agua y buena resistencia a la humedad
Alta resistencia mecánica con buena estabilidad dimensional
Superfície lisa y buena terminación, adecuada para taladrado, corte y procesamiento CNC
● Transformadores de potencia: Transformadores inmersos en aceite y transformadores secos de clase H.
● Equipamiento eléctrico de alta tensión: interruptores de transformación en servicio, reactores, arrestradores de relámpagos y transformadores de SF₆.
● Componentes aislantes: Estorninos, tubos de fusibles, aísladores, abrazaderas y formas de bobina.
● Aplicaciones eléctricas y estructurales: Aislantes de alta tensión, antenas y soportes de equipos.
● Sistemas industriales y de conductos: componentes de conductos para tratamiento de químicos, petróleo, agua y a

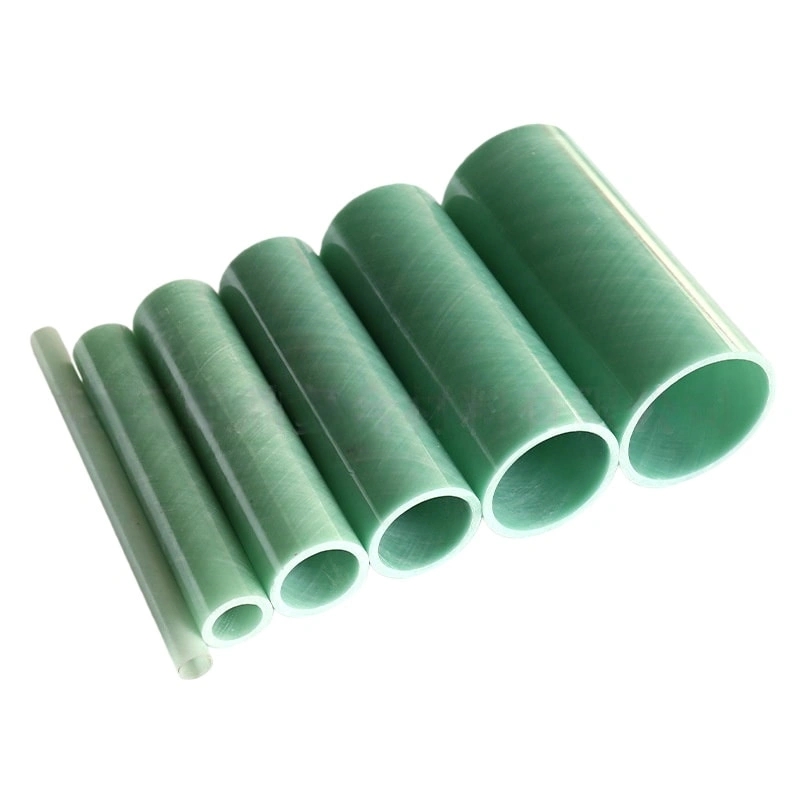

| GRE FW - Epoxy con vidrio reforzado de filamentos espirados de tubo | ||||
|---|---|---|---|---|
| Propiedades Físicas | Estado | Standard | Unidad | Valor |
| Densidad | — | IEC 60893 | g/cm³ | ≥ 2.0 |
| Tasa de Absorción de Agua | — | IEC 60893 | % | ≤ 0.02 |
| Propiedades mecánicas | Dirección | Estándar | Unit | Valor |
| Fuerza de tracción | Anillo | IEC 60893 | MPa | ≥ 900 |
| Fuerza de tracción | Axial | IEC 60893 | MPa | ≥ 55 |
| Strengt compresivo | Longitudinal | IEC 60893 | MPa | ≥ 150 |
| Fuerza de flexión | — | IEC 60893 | MPa | ≥ 320 |
| Strengt compresivo | ⟂ a la flexión | IEC 60893 | MPa | ≥ 120 |
| Fuerza de corte | — | IEC 60893 | MPa | ≥ 700 |
| Módulo de elasticidad en bending | Vertical | IEC 60893 | MPa | ≥ 1.6 × 10⁴ |
| Propiedades eléctricas | Estado | Standard | Unidad | Valor |
| Tensión de resistencia al impacto axial | 5 veces | IEC 60243 | kV/mm | 7 |
| Tensión de resistencia a la frecuencia de poder radial | 50 Hz, 1 minuto | IEC 60243 | kV/mm | 8 |
| Voltaje de descomposición superficial | Aire húmedo, 30 mm, 1 min | IEC 60243 | kV | ≥ 15 |
| Strenght de Descomposición (Capa Vertical) | Oil, 90 ± 2°C, δ ≤ 3 mm | IEC 60243 | MV/m | ≥ 18 |
| Resistividad volumétrica | Normal | IEC 60093 | Ω·m | ≥ 6.0 × 10¹² |
| Resistividad superficial | — | IEC 60093 | Ω | ≥ 9.5 × 10¹⁴ |
| Constante Relativa Dielectrica | 50 Hz | IEC 60250 | — | 5.59 |
| Coeficiente de pérdidas dielectриas | 50 Hz | IEC 60250 | — | ≤ 0.02 |
| Descarga parcial | 35 kV | IEC 60270 | pC | ≤ 5 |
| Propiedades termicas | Estado | Standard | Unidad | Valor |
| Clase Termal | Clase de aislamiento | IEC 61109 | — | Clase H |
Sí, a partir de planos o muestras.
UL, RoHS, REACH, CE, ISO, etc.
Normalmente 100 kg o 100 hojas, negociable.
Sí, muestras comunes gratis, el comprador paga el flete.
De 2 a 4 semanas tras el pago.
Sí, incluyendo etiquetado y embalaje.
Sí, más de 20 años.
T/T 30% depósito, 70% antes del envío. Negociable si se necesita apoyo.
Sí, ofrecemos mecanizado CNC.
Fabricante y exportador
