ESD/Antiestático FR4 es un material de resina epoxi de fibra de vidrio (FR4) con agente antiestático añadido. Tiene propiedades antiestáticas y puede evitar eficazmente que las descargas electrostáticas dañen los componentes y circuitos electrónicos. Este material se utiliza ampliamente en la fabricación de placas de circuitos, embalaje de componentes electrónicos y productos electrónicos que requieren protección antiestática. Puede mejorar la fiabilidad del producto, reducir los costes de mantenimiento y mejorar la experiencia del usuario. Al mismo tiempo, es necesario seleccionar los materiales adecuados, manipularlos y almacenarlos correctamente, y seguir las normas y especificaciones pertinentes de protección electrostática cuando se utilicen.
ESD FR4, G10-S, G10-D, G10-C
Grado B (130 grados)
Tejido de vidrio no alcalino modificado + Agente antiestático + Resina epoxi como aglutinante
Verde, amarillo, negro, blanco o personalizado.
0.1~300mm o personalizado.
1.80~2.0g/cm³
1020x2010mm,1020x2040mm,1220x2440mm o personalizadas.
Propiedades antiestáticas extremadamente estables
Buena resistencia mecánica
Buenas propiedades antiestáticas
Buen aislamiento eléctrico intermedio, no conductor
Resistencia a los disolventes orgánicos
Temperatura de trabajo hasta 170 ℃
Buenas propiedades ignífugas
● El accesorio de prueba del teléfono móvil, encimeras de tecnología SMT, perforación de PCB.
● El accesorio de prueba de semiconductores, piezas de equipo de fabricación de cristal de semiconductores
● La plantilla de procesamiento de obleas, componentes electrónicos sensibles, la unidad de disco duro significa
● Las placas de circuito impreso, accesorios automatizados de alta precisión.

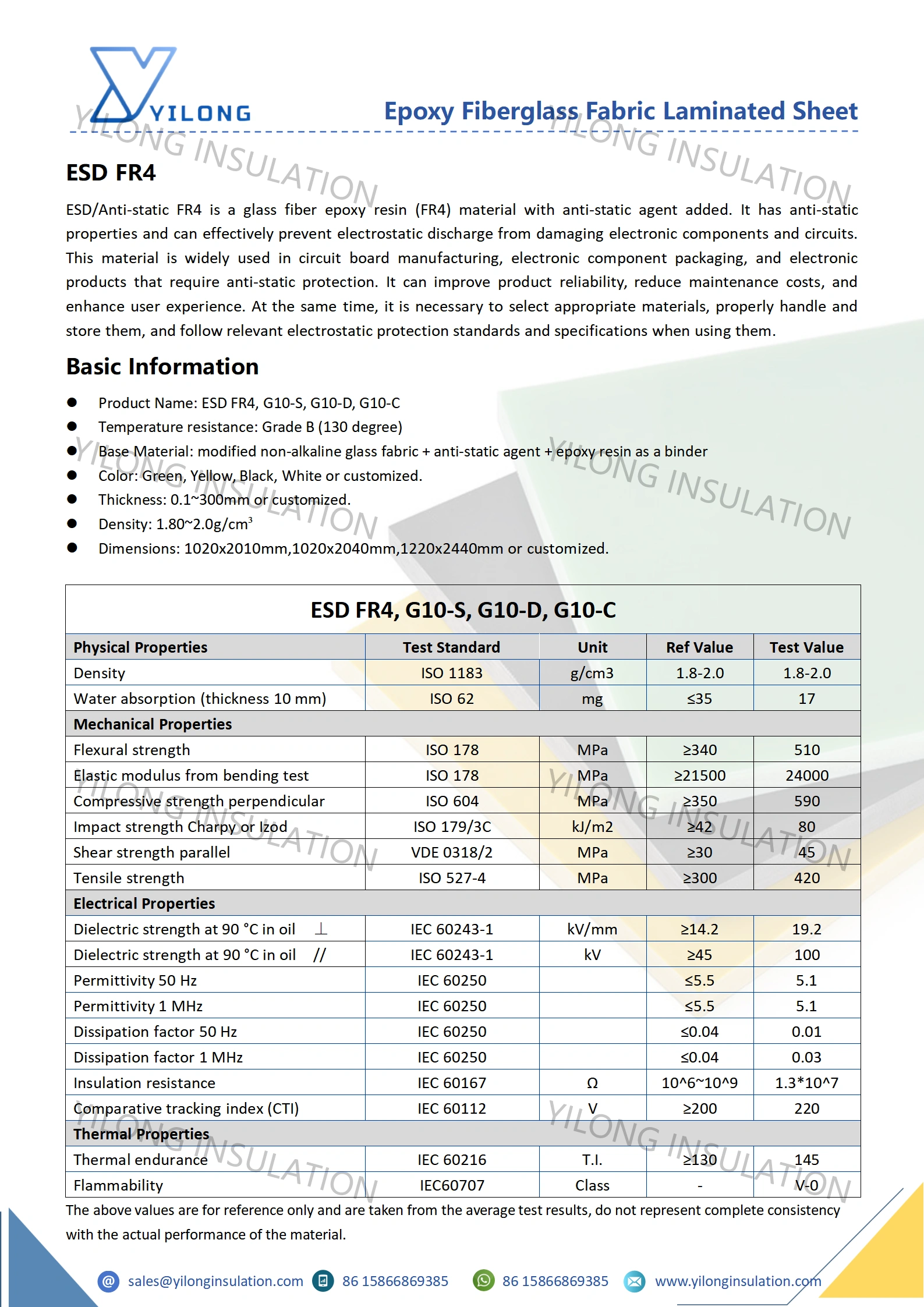

| ESD FR4, G10-S, G10-D, G10-C | ||||
|---|---|---|---|---|
| Propiedades Físicas | Test Standard | Unit | Valor de referencia | Valor de Prueba |
| Densidad | ISO 1183 | g/cm³ | 1.8-2.0 | 1.8-2.0 |
| Absorción de agua (presión 10 mm) | ISO 62 | mg | ≤35 | 17 |
| Propiedades mecánicas | ||||
| Fuerza flexural | ISO 178 | MPa | ≥340 | 510 |
| Módulo elástico del ensayo de flexión | ISO 178 | MPa | ≥21500 | 24000 |
| Fuerza compresiva perpendicular | ISO 604 | MPa | ≥350 | 590 |
| Fuerza impactante Charpy o Izod | ISO 179/3C | kJ/m² | ≥42 | 80 |
| Fuerza de corte paralela | VDE 0318/2 | MPa | ≥30 | 45 |
| Fuerza de agarre | ISO 527-4 | MPa | ≥300 | 420 |
| Propiedades eléctricas | ||||
| Resistencia dieགétrica a 90 °C en aceite ⊥ | IEC 60243-1 | kV/mm | ≥14.2 | 19.2 |
| Tensión dielectrica a 90 °C en aceite | IEC 60243-1 | kV | ≥45 | 100 |
| Permittividad 50 Hz | IEC 60250 | ≤5.5 | 5.1 | |
| Permittividad 1 MHz | IEC 60250 | ≤5.5 | 5.1 | |
| Factor de disipación 50 Hz | IEC 60250 | ≤0.04 | 0.01 | |
| Factor de disipación 1 MHz | IEC 60250 | ≤0.04 | 0.03 | |
| Resistencia a la aislación | IEC 60167 | Ω | 10^6~10^9 | 1.3*10^7 |
| Indice de seguimiento comparativo (CTI) | IEC 60112 | V | ≥200 | 220 |
| Propiedades termicas | ||||
| Resistencia térmica | IEC 60216 | T.I. | ≥155 | 165 |
| Combustibilidad | IEC 60707 | Clase | - | V-0 |
Los valores anteriores son sólo de referencia y se toman de los resultados medios de las pruebas, no representan una coherencia completa con el rendimiento real del material.
Sí, a partir de planos o muestras.
UL, RoHS, REACH, CE, ISO, etc.
Normalmente 100 kg o 100 hojas, negociable.
Sí, muestras comunes gratis, el comprador paga el flete.
De 2 a 4 semanas tras el pago.
Sí, incluyendo etiquetado y embalaje.
Sí, más de 20 años.
T/T 30% depósito, 70% antes del envío. Negociable si se necesita apoyo.
Sí, ofrecemos mecanizado CNC.
Fabricante y exportador
