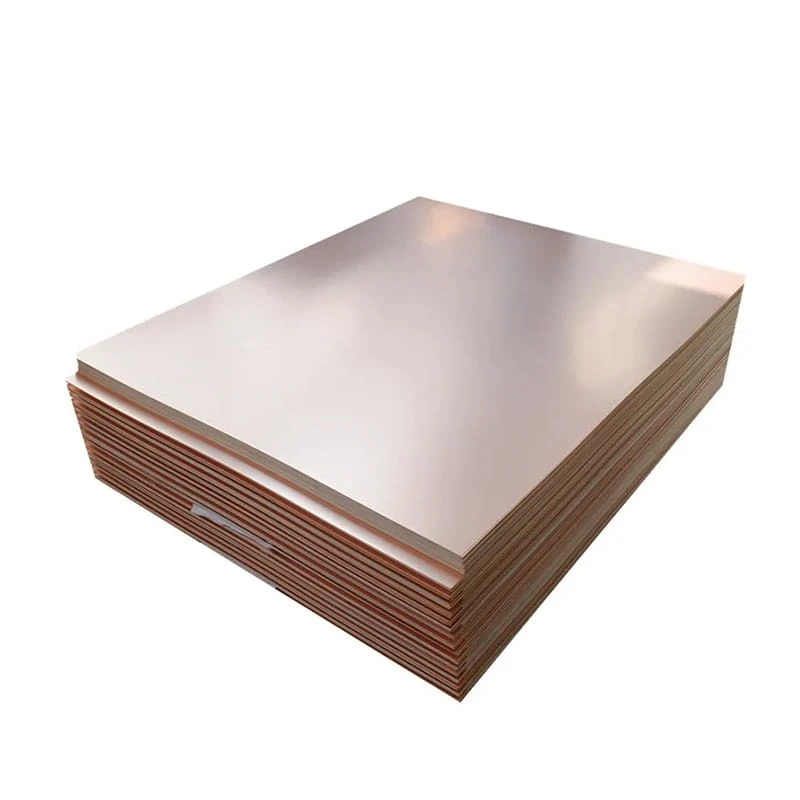

La chapa laminada revestida de cobre utiliza tela de fibra de vidrio como material de sustrato. Después de sumergirse en resina epoxi y hornearse para formar la lámina preimpregnada, se recubren varias láminas preimpregnadas con lámina de cobre por una cara o por ambas, y finalmente se forma el CCL mediante prensado en caliente y curado.
La chapa laminada con revestimiento de cobre FR-4 tiene una excelente estabilidad térmica y maquinabilidad, y se utiliza ampliamente en la fabricación de placas de circuito impreso (PCB) para televisores, ordenadores, equipos de comunicaciones y otros productos electrónicos.
Copper Clad FR4
Fibra de vidrio FR4 + lámina de cobre
amarillo, blanco, verde, gris.
0.4mm,0.8mm,1mm,1.2mm, 1.6mm,2.4mm, 3.2mm, 6.4 mm.
1020x2010mm,1020x2040mm,1220x2440mm o personalizado.
Propiedades mecánicas superiores
Propiedades dieléctricas
Buena resistencia al calor y a la humedad
Rendimiento eléctrico estable a altas temperaturas
Buena planitud, superficie lisa
● Teléfono móvil, Teléfonos, Productos periféricos de ordenador,
● Equipos automáticos de oficina,Dispositivos acústicos Hi-Fi,Juguetes electrónicos y etc.
● Alguna máquina eléctrica del hogar mayor, material de base del PWB,
● Equipos automáticos & Instrumentos,Productos eléctricos para Aviación o Automóvil.
● Puede cumplir el requisito de SMT y sellado packagesubstrate.
● Se utiliza generalmente en PCB de ordenadores, electrodomésticos y otras líneas.

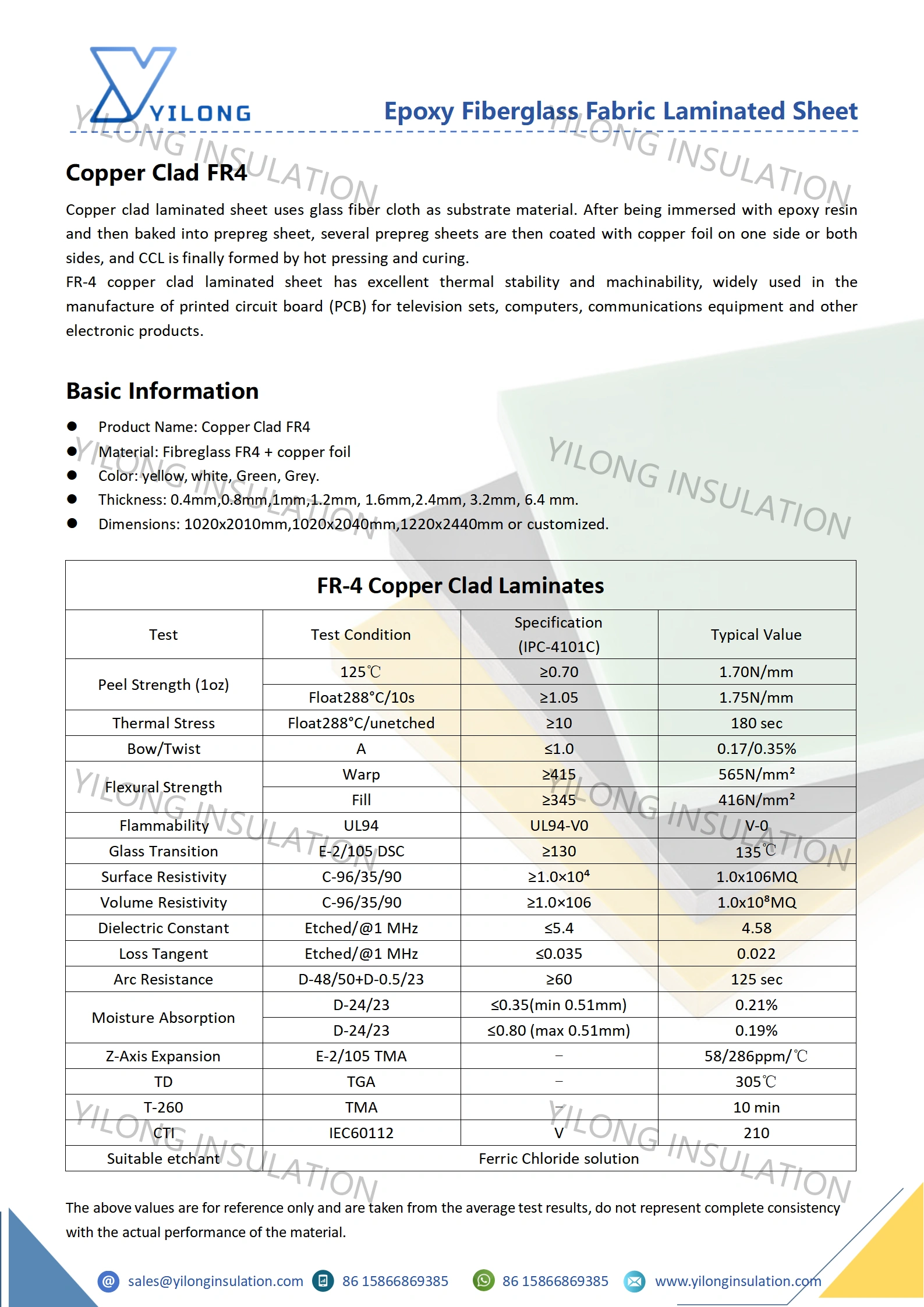

| FR-4 Condujo Laminados | |||
|---|---|---|---|
| Test | Condiciones de Prueba | Especificación (IPC-4101C) |
Valor típico |
| Fuerza de deslizamiento (1oz) | 125℃ | ≥0.70 | 1.70N/mm |
| Flotante288°C/10s | ≥1.05 | 1.75N/mm | |
| Stress Termal | Flotante288°C/sin grabar | ≥10 | 180 seg |
| Bow/Twist | A | ≤1.0 | 0.17/0.35% |
| Fuerza flexural | Warp | ≥415 | 565N/mm² |
| Relleno | ≥345 | 416N/mm² | |
| Combustibilidad | UL94 | UL94-V0 | V-0 |
| Transición de vidrio | E-2/105 DSC | ≥130 | 135℃ |
| Resistividad superficial | C-96/35/90 | ≥1.0×10⁴ | 1.0x106MQ |
| Resistividad volumétrica | C-96/35/90 | ≥1.0×106 | 1.0x10⁸MQ |
| Constante dielectrica | Grabado/@1 MHz | ≤5.4 | 4.58 |
| Pérdida tangente | Grabado/@1 MHz | ≤0.035 | 0.022 |
| Resistencia arco | D-48/50+D-0.5/23 | ≥60 | 125 seg |
| Absorción de humedad | D-24/23 | ≤0.35(min 0.51mm) | 0.21% |
| D-24/23 | ≤0.80 (máx 0.51mm) | 0.19% | |
| Eje Z de expansión | E-2/105 TMA | - | 58/286ppm/℃ |
| TD | TGA | - | 305℃ |
| T-260 | TMA | - | 10 min |
| CTI | IEC60112 | V | 210 |
| Suitable etchant | Solución de cloro ferroso | ||
Los valores anteriores son sólo de referencia y se toman de los resultados medios de las pruebas, no representan una coherencia completa con el rendimiento real del material.
Sí, a partir de planos o muestras.
UL, RoHS, REACH, CE, ISO, etc.
Normalmente 100 kg o 100 hojas, negociable.
Sí, muestras comunes gratis, el comprador paga el flete.
De 2 a 4 semanas tras el pago.
Sí, incluyendo etiquetado y embalaje.
Sí, más de 20 años.
T/T 30% depósito, 70% antes del envío. Negociable si se necesita apoyo.
Sí, ofrecemos mecanizado CNC.
Fabricante y exportador
No.3, Mianzhi Street, Zhucheng, Shandong, China
