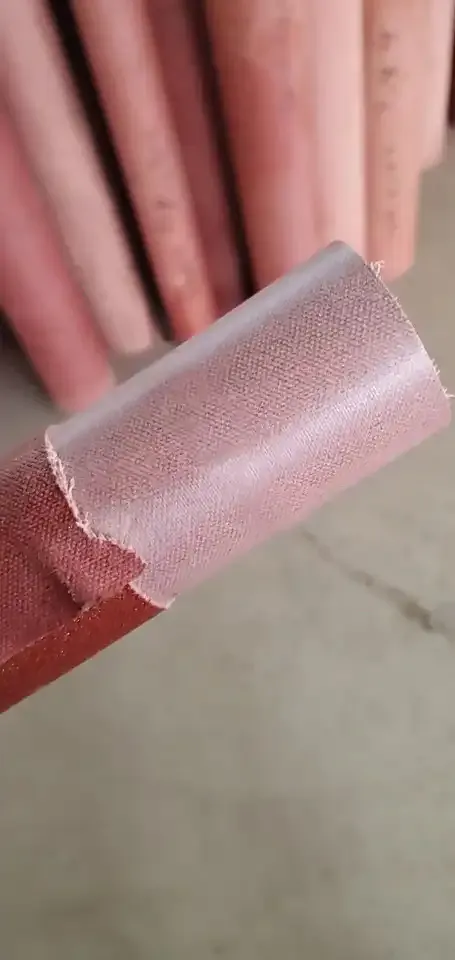

Los tubos de algodón fenólico son materiales aislantes laminados termoendurecibles muy utilizados en aplicaciones eléctricas, mecánicas e industriales. Fabricados a partir de tejido de algodón impregnado con resina fenólica, combinan el aislamiento eléctrico con una buena resistencia mecánica, resistencia al desgaste y mecanizabilidad.

La elección del espesor de pared adecuado es un aspecto importante a la hora de seleccionar el producto. El espesor necesario depende de las dimensiones del tubo, los requisitos eléctricos, la carga mecánica, las condiciones de funcionamiento y los requisitos finales de mecanizado.

¿Qué son los tubos de algodón fenólico?

Los tubos de algodón fenólico se fabrican impregnando tejido de algodón de grado eléctrico con resina fenólica y dando forma al material impregnado en una estructura tubular mediante procesos controlados de bobinado, calentamiento y curado.

El tejido de algodón aporta refuerzo y resistencia mecánica, mientras que la resina fenólica forma la matriz termoendurecible. El laminado resultante tiene una estructura densa y puede mecanizarse para obtener diferentes componentes aislantes y mecánicos.

El material suele estar disponible en colores marrón o marrón rojizo, dependiendo del grado y del proceso de fabricación. Su estructura dura y compacta lo hace adecuado para aplicaciones que requieren tanto aislamiento como soporte mecánico.

Propiedades clave

Aislamiento eléctrico

El material proporciona un buen aislamiento eléctrico en condiciones de funcionamiento adecuadas. Se puede utilizar para manguitos aislantes, soportes, separadores y componentes estructurales en equipos eléctricos.

Para aplicaciones de alta tensión, el espesor de la pared no debe seleccionarse basándose únicamente en la tensión. También deben tenerse en cuenta el sistema de aislamiento completo, los requisitos dieléctricos, las distancias de aislamiento, las distancias de fuga y las normas aplicables.

Resistencia mecánica

El refuerzo de tejido de algodón confiere al laminado una buena resistencia mecánica y rigidez. Esto lo hace adecuado para aplicaciones en las que el componente aislante también está expuesto a cargas mecánicas.

En el caso de componentes sometidos a flexión, compresión o vibración, el espesor de pared necesario debe evaluarse junto con el diámetro del tubo, la longitud y las condiciones de carga.

Resistencia al desgaste

El material ofrece una buena resistencia al desgaste mecánico y a la fricción en aplicaciones adecuadas. Por lo tanto, puede mecanizarse para fabricar casquillos, manguitos, arandelas, espaciadores y otros componentes mecánicos.

El comportamiento real frente al desgaste depende de factores como la carga, la velocidad, el material de contacto, el estado de la superficie y el entorno de funcionamiento.

Mecanizabilidad

Una de las ventajas prácticas del laminado de algodón fenólico es su maquinabilidad. Dependiendo del componente acabado, se pueden utilizar operaciones como el torneado, el taladrado, el fresado, el corte y el rectificado.

Esto permite a los fabricantes producir componentes a medida según planos y requisitos dimensionales específicos.

Cómo elegir el espesor de la pared

El espesor de la pared debe determinarse en función de las condiciones reales de trabajo, en lugar de limitarse a seleccionar el tubo más grueso disponible.

Requisitos eléctricos

En aplicaciones de aislamiento, el espesor requerido está relacionado con la tensión de trabajo, los requisitos dieléctricos y el diseño general del aislamiento.

Una pared más gruesa no significa automáticamente un mejor sistema de aislamiento. Debe evaluarse el diseño eléctrico completo para determinar las dimensiones adecuadas.

Requisitos mecánicos

En el caso de los componentes sometidos a cargas mecánicas, el espesor de la pared influye directamente en la rigidez y la resistencia estructural.

Las aplicaciones que impliquen compresión, flexión o cargas repetidas pueden requerir una pared más gruesa. Se deben tener en cuenta al mismo tiempo el diámetro del tubo, la longitud sin apoyo y el tipo de carga.

Diámetro interior y exterior

La relación entre el diámetro exterior, el diámetro interior y el espesor de la pared también es importante.

Por ejemplo, un tubo con un diámetro exterior grande y una pared relativamente delgada puede comportarse de forma diferente a un tubo más pequeño con el mismo espesor de pared. Por lo tanto, las dimensiones deben evaluarse siempre como un conjunto completo, en lugar de considerar el espesor por separado.

Margen de mecanizado

Si el tubo va a someterse a mecanizado tras su fabricación, puede ser necesario material adicional para alcanzar las dimensiones finales.

En el caso de los componentes de precisión, el espesor inicial de la pared debe permitir disponer de material suficiente para el torneado, taladrado, rectificado u otras operaciones de mecanizado, al tiempo que se mantiene la resistencia estructural requerida.

Aplicaciones típicas

Equipos eléctricos

El material puede utilizarse para manguitos aislantes, soportes, separadores y componentes estructurales de aislamiento en equipos eléctricos, aparamenta y sistemas de distribución de energía.

Motores y generadores

Los componentes mecanizados pueden utilizarse en motores y generadores en los que se requiera aislamiento eléctrico y resistencia mecánica. Entre las piezas típicas se incluyen manguitos, separadores y otros componentes estructurales de aislamiento.

Componentes mecánicos

La combinación de resistencia, resistencia al desgaste y maquinabilidad hace que el material sea adecuado para casquillos, arandelas, separadores, guías y otras piezas mecánicas.

Maquinaria industrial

También puede utilizarse en maquinaria y equipos de producción en los que se requiera un material aislante y mecanizable.

Aplicaciones en inmersión en aceite

Ciertos grados son aptos para su uso en aceite de transformador y otras aplicaciones eléctricas sumergidas en aceite. Se debe confirmar la idoneidad en función del grado seleccionado, la temperatura, el entorno del aceite y los requisitos eléctricos.

Dimensiones estándar y a medida

Las dimensiones requeridas suelen incluir el diámetro exterior, el diámetro interior, el espesor de pared y la longitud. La combinación adecuada depende de la aplicación y del diseño final del componente.

Para requisitos personalizados, los clientes pueden proporcionar planos técnicos o especificaciones dimensionales. Yilong puede evaluar el tipo de material, las dimensiones del tubo y los requisitos de mecanizado en función de la aplicación prevista.

En el caso de componentes que requieran tolerancias estrictas, los requisitos dimensionales deben confirmarse antes de la producción, de modo que los procesos de fabricación y mecanizado puedan planificarse adecuadamente.

Consideraciones sobre el mecanizado

El laminado de algodón fenólico puede procesarse mediante métodos de mecanizado convencionales. Se pueden seleccionar operaciones de torneado, taladrado, fresado, corte y rectificado en función de la geometría final del componente.

Durante el mecanizado, deben utilizarse herramientas y parámetros adecuados para minimizar el astillamiento de los bordes, la variación dimensional y los defectos superficiales. También se recomienda disponer de un sistema adecuado de recogida de polvo y de protección del lugar de trabajo.

En el caso de piezas personalizadas, Yilong puede revisar los planos del cliente y recomendar un método de mecanizado adecuado en función del tipo de material y las dimensiones finales.

¿Por qué elegir los tubos de algodón fenólico?

Los tubos de algodón fenólico ofrecen una combinación práctica de aislamiento eléctrico, resistencia mecánica, resistencia al desgaste y maquinabilidad. Son adecuados para aplicaciones en las que un material aislante debe soportar además cargas mecánicas o ser transformado en componentes a medida.

El espesor de pared adecuado debe determinarse siempre en función de la aplicación concreta. Antes de la producción, deben tenerse en cuenta los requisitos eléctricos, las cargas mecánicas, las dimensiones de los tubos, el margen de mecanizado y las condiciones de funcionamiento.

Tubos de algodón fenólico Yilong

Yilong INSULATION fabrica materiales aislantes laminados fenólicos y epoxi para aplicaciones eléctricas, mecánicas e industriales.

Yilong puede suministrar tubos con dimensiones estándar y a medida según los requisitos del cliente. Para un proyecto específico, los clientes pueden facilitar el diámetro exterior, el diámetro interior, la longitud, el espesor de pared requerido, la tolerancia y las condiciones de aplicación para su evaluación técnica.

Para tubos aislantes a medida o componentes mecanizados, póngase en contacto con Yilong INSULATION y facilite su plano o especificaciones técnicas.
