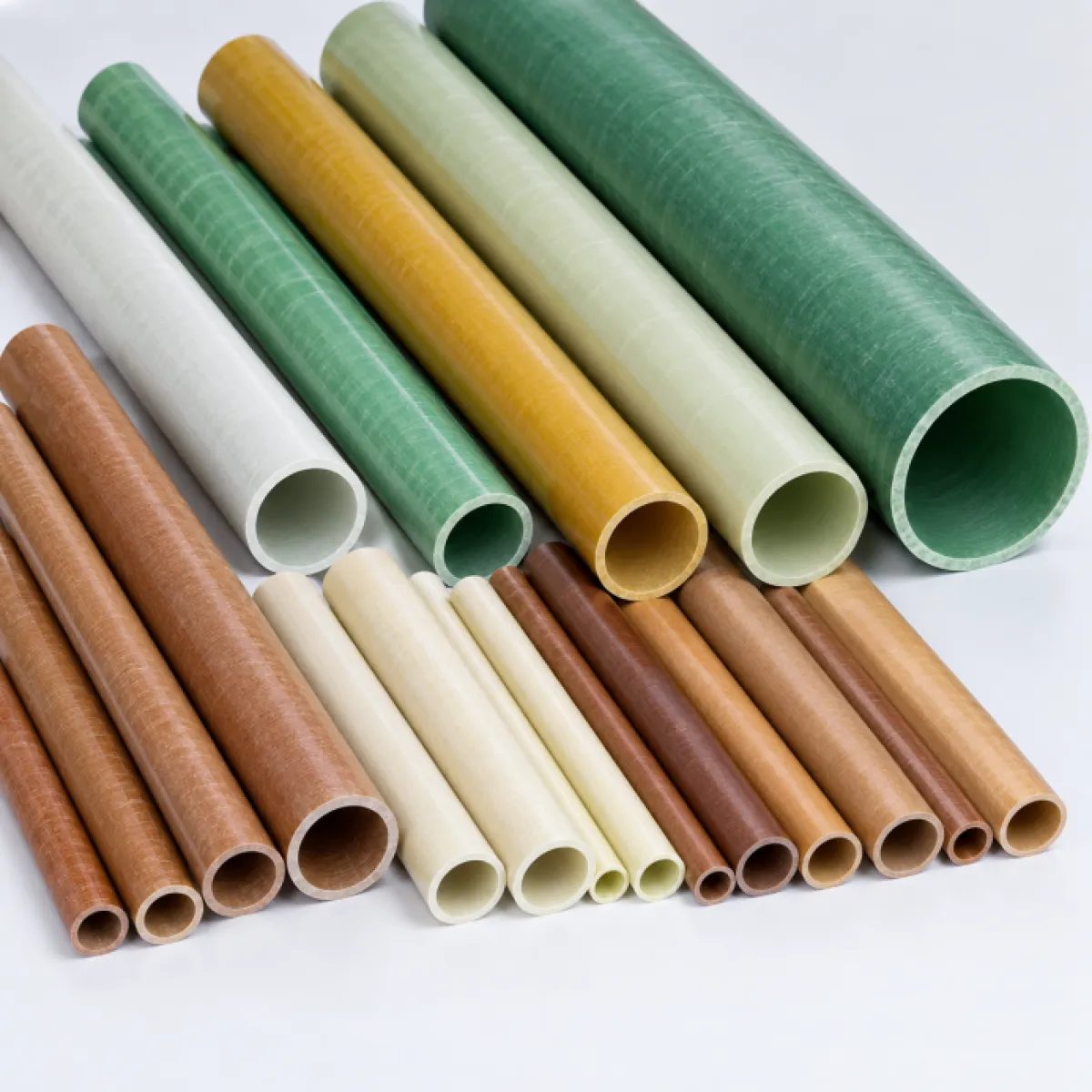

Los tubos aislantes laminados se utilizan ampliamente en equipos mecánicos, eléctricos y electrónicos como componentes estructurales aislantes. Los diferentes sistemas de resina y materiales de refuerzo proporcionan distintas propiedades eléctricas, mecánicas, térmicas, ignífugas, de resistencia al arco eléctrico y de mecanizado.
Yilong INSULATION suministra diversos tubos aislantes laminados, entre los que se incluyen tubos de tela de vidrio epoxi, de tela de vidrio melamínico, de tela de algodón fenólico, de papel fenólico y de tela de vidrio fenólico. La siguiente comparación ofrece la información técnica principal y las aplicaciones de cada tipo.
Tubo laminado de tela de vidrio epoxi EPGC21 (G-10)
Norma: IEC 61212-3-1:2006
Clase térmica: Clase B
Color: Verde
Características: Ofrece un rendimiento mecánico y eléctrico relativamente alto a temperaturas moderadas, así como una buena resistencia a la humedad. Comparable al tubo NEMA G-10, DIN Hgw2375, GB 5131.2-85 grado 3641 y JB 1680-75 grado 3640.
Aplicaciones: Para aplicaciones mecánicas, eléctricas y electrónicas. Adecuado para aislar componentes estructurales en maquinaria y equipos eléctricos de alta tensión. También puede utilizarse para determinadas aplicaciones en tuberías resistentes a la corrosión y a los disolventes.
Especificaciones: Diámetro interior Φ8–Φ500 mm × 1000 mm de longitud
El EPGC21 es un tubo laminado de tela de vidrio epoxi de uso general para aplicaciones que requieren una combinación de resistencia mecánica y aislamiento eléctrico. Su buena resistencia a la humedad también lo hace adecuado para aplicaciones en las que se requiere un rendimiento de aislamiento estable en condiciones húmedas.
Tubo laminado de tela de vidrio epoxi EPGC22 (G-11)
Norma: IEC 61212-3-1:2006
Clase térmica: Clase B
Color: verde natural
Características: Similar al EPGC21, pero con mayor resistencia mecánica a temperaturas elevadas. También ofrece una buena resistencia a la humedad. Comparable a los tubos NEMA G-11 y DIN Hgw2375.4.
Aplicaciones: Para aplicaciones mecánicas y eléctricas. Adecuado para aislar componentes estructurales en maquinaria y equipos eléctricos de alta tensión. También se puede utilizar para determinadas aplicaciones en tuberías resistentes a la corrosión y a los disolventes.
Especificaciones: Diámetro interior Φ8–Φ500 mm × 1000 mm de longitud
El EPGC22 es adecuado cuando la aplicación requiere las características generales del EPGC21 junto con una mayor resistencia mecánica a temperaturas elevadas.
EPGC23: Tubo laminado de tela de vidrio epoxi (FR-4, V-0)
Norma: IEC 61212-3-1:2006
Clase térmica: Clase B
Color: natural o verde
Características: Ignífugo, con un rendimiento similar al del EPGC21. Comparable al NEMA FR-4.
Aplicaciones: Para aplicaciones mecánicas y eléctricas. Adecuado para aislar componentes estructurales en maquinaria y equipos eléctricos de alta tensión en los que se requieren propiedades ignífugas.
Especificaciones: Diámetro interior de Φ8 a Φ500 mm × 1000 mm de longitud
El EPGC23 es un tubo laminado de tela de vidrio epoxi diseñado para aplicaciones en las que la resistencia al fuego es un requisito adicional del material.
MFGC21 Tubo laminado de tela de vidrio melamínico
Norma: IEC 61212-3-1:2006
Clase térmica: Clase B
Color: Blanco natural
Características: Ignífugo, con buena resistencia al arco eléctrico y a la formación de trazas. Similar a la norma NEMA G-5.
Aplicaciones: Para aplicaciones mecánicas y eléctricas. Adecuado para aislar componentes estructurales en maquinaria y equipos eléctricos de alta tensión en los que se requiera resistencia al fuego, al arco eléctrico y a la formación de trazas.
Especificaciones: Diámetro interior Φ8–Φ500 mm × 1000 mm de longitud
El MFGC21 es adecuado para aplicaciones en las que la resistencia a los arcos eléctricos y a la formación de trazas es especialmente importante, además del aislamiento eléctrico y el rendimiento mecánico.
PFCC21: Tubo laminado de tela de algodón fenólico (tejido fino)
Norma: IEC 61212-3-1:2006
Clase térmica: Clase E
Color: Marrón claro natural
Características: Ofrece propiedades mecánicas y eléctricas adecuadas, con buena maquinabilidad. Similar al tubo DIN Hgw2086.
Aplicaciones: Para aplicaciones mecánicas y eléctricas. Adecuado para aislar componentes estructurales en maquinaria y equipos eléctricos de alta tensión.
Especificaciones: Diámetro interior Φ8–Φ500 mm × 1000 mm de longitud
El PFCC21 es un tubo laminado de algodón fenólico de tejido fino, adecuado para aplicaciones que requieran una buena maquinabilidad junto con propiedades de aislamiento mecánico y eléctrico.
Tubo laminado de tela de algodón fenólico PFCC22 (tejido grueso)
Norma: IEC 61212-3-1:2006
Clase térmica: Clase E
Color: Marrón claro natural
Características: Ofrece propiedades mecánicas y eléctricas adecuadas. Similar al tubo DIN Hgw2085 y a la norma de conformidad grado 3526.
Aplicaciones: Para aplicaciones mecánicas y eléctricas. Adecuado para aislar componentes estructurales en maquinaria y equipos eléctricos de alta tensión.
Especificaciones: Diámetro interior de Φ8 a Φ500 mm × 1000 mm de longitud
El PFCC22 utiliza una estructura de tela de algodón de tejido grueso y está destinado a aplicaciones generales de aislamiento mecánico y eléctrico.
Tubo laminado con tela de algodón fenólico PFCC23 (tejido grueso)
Norma: IEC 61212-3-1:2006
Clase térmica: Clase E
Color: Marrón claro natural
Características: Ofrece propiedades mecánicas adecuadas.
Aplicaciones: Para aplicaciones mecánicas. Adecuado para aislar componentes estructurales en maquinaria y equipos mecánicos.
Especificaciones: Diámetro interior de Φ8 a Φ500 mm × 1000 mm de longitud
El PFCC23 es un tubo laminado de algodón fenólico de tejido muy grueso destinado principalmente a aplicaciones mecánicas.
Tubo laminado de tela de algodón fenólico PFCC24 (tejido fino)
Norma: IEC 61212-3-1:2006
Clase térmica: Clase E
Color: Marrón claro natural
Características: Similar al PFCC21, con buena maquinabilidad y adecuado para el mecanizado de precisión.
Aplicaciones: Para aplicaciones mecánicas. Adecuado para aislar componentes estructurales en maquinaria donde se requieren tolerancias dimensionales estrictas.
Especificaciones: Diámetro interior de Φ8 a Φ500 mm × 1000 mm de longitud
El PFCC24 es el grado de tejido muy fino de la serie PFCC y está destinado a componentes mecánicos de tolerancia estrecha que requieren un buen rendimiento de mecanizado.
Tubo laminado de papel fenólico PFCP21
Norma: IEC 61212-3-1:2006
Clase térmica: Clase E
Color: Marrón claro natural
Características: Ofrece propiedades mecánicas y eléctricas adecuadas, con buena resistencia a la humedad.
Aplicaciones: Para aplicaciones mecánicas y eléctricas de baja tensión. Adecuado para aislar componentes estructurales en maquinaria y equipos eléctricos de baja tensión.
Especificaciones: Diámetro interior de Φ8 a Φ500 mm × 1000 mm de longitud
El PFCP21 es adecuado para aplicaciones de aislamiento mecánico y eléctrico de baja tensión en las que se requiere una buena resistencia a la humedad.
Tubo laminado de papel fenólico PFCP22
Norma: IEC 61212-3-1:2006
Clase térmica: Clase E
Color: Marrón claro natural
Características: Ofrece buenas propiedades eléctricas y una elevada rigidez dieléctrica en aceite.
Aplicaciones: Para aplicaciones eléctricas de alta tensión a frecuencia industrial. Adecuado para aislar componentes estructurales en equipos eléctricos de alta tensión.
Especificaciones: Diámetro interior de Φ8 a Φ500 mm × 1000 mm de longitud
El PFCP22 está diseñado específicamente para aplicaciones de aislamiento eléctrico de alta tensión en las que se requiere una elevada rigidez dieléctrica en aceite.
PFCP23: Tubo laminado de papel fenólico
Norma: IEC 61212-3-1:2006
Clase térmica: Clase E
Color: Marrón claro natural
Características: Similar al PFCP21, con buena resistencia a la humedad.
Aplicaciones: Para aplicaciones mecánicas y eléctricas de baja tensión. Adecuado para aislar componentes estructurales de equipos eléctricos expuestos a entornos de alta humedad.
Especificaciones: Diámetro interior de Φ8 a Φ500 mm × 1000 mm de longitud
El PFCP23 está diseñado para aplicaciones en las que la resistencia a la humedad es un factor importante, especialmente en entornos de funcionamiento húmedos.
Tubo laminado de tela de vidrio fenólico PFGC21
Norma: IEC 61212-3-1:2006
Clase térmica: Clase B
Color: Marrón claro natural
Características: Proporciona una elevada resistencia mecánica a temperaturas moderadas.
Aplicaciones: Para aplicaciones mecánicas y eléctricas. Adecuado para aislar componentes estructurales en maquinaria y equipos eléctricos.
Especificaciones: Diámetro interior de Φ8 a Φ500 mm × 1000 mm de longitud
El PFGC21 combina resina fenólica con refuerzo de tela de vidrio y es adecuado para aplicaciones que requieren una alta resistencia mecánica a temperaturas moderadas.
Comparación de los principales grados de tubos laminados
Se pueden seleccionar los distintos grados en función de los requisitos específicos de rendimiento de la aplicación.
El EPGC21 G-10 es adecuado para aplicaciones generales de aislamiento mecánico, eléctrico y electrónico, especialmente cuando se requiere un buen rendimiento mecánico y eléctrico a temperaturas moderadas, así como una buena resistencia a la humedad.
El EPGC22 G-11 tiene características similares a las del EPGC21, pero ofrece una mayor resistencia mecánica a temperaturas elevadas.
El EPGC23 FR-4 es adecuado cuando se requieren propiedades ignífugas además del rendimiento general de un tubo laminado de tela de vidrio epoxi.
El MFGC21 está diseñado para aplicaciones que requieren resistencia al fuego junto con una buena resistencia al arco eléctrico y a la formación de trazas.
Los modelos PFCC21, PFCC22, PFCC23 y PFCC24 son tubos laminados con tela de algodón fenólico con diferentes estructuras de tela. El PFCC21 utiliza tela fina, el PFCC22 utiliza tela gruesa, el PFCC23 utiliza tela muy gruesa y el PFCC24 utiliza tela muy fina para aplicaciones que requieren un buen mecanizado y tolerancias más estrictas.
Los modelos PFCP21, PFCP22 y PFCP23 son tubos laminados con papel fenólico diseñados para diferentes aplicaciones de aislamiento mecánico y eléctrico. El modelo PFCP22 está especialmente indicado para aplicaciones de alta tensión a frecuencia industrial y ofrece una elevada rigidez dieléctrica en aceite, mientras que los modelos PFCP21 y PFCP23 son adecuados para aplicaciones en las que la resistencia a la humedad es importante.
El PFGC21 es un tubo laminado de tela de vidrio fenólico con una elevada resistencia mecánica a temperaturas moderadas.
Tubos aislantes laminados Yilong
Yilong INSULATION suministra una gama de tubos aislantes laminados para aplicaciones mecánicas, eléctricas y electrónicas, que incluye grados de tela de vidrio epoxi, tela de vidrio melamínico, tela de algodón fenólico, papel fenólico y tela de vidrio fenólico.
Las especificaciones estándar de los productos descritos anteriormente abarcan diámetros interiores desde Φ8 mm hasta Φ500 mm, con una longitud estándar de 1000 mm. Se pueden evaluar dimensiones personalizadas y requisitos de mecanizado según los planos del cliente y las condiciones de aplicación.
Para la selección de materiales, especificaciones técnicas o tubos aislantes laminados a medida, póngase en contacto con Yilong INSULATION indicando el tipo de material requerido, el diámetro interior, el diámetro exterior, la longitud, la tolerancia y los requisitos de aplicación.
