Los materiales de aislamiento eléctrico desempeñan un papel fundamental en la seguridad, la fiabilidad y el diseño compacto de los equipos de conmutación. En las aplicaciones de equipos de conmutación de Norteamérica, a menudo se requiere que los materiales ofrezcan una combinación de resistencia al fuego, alto índice CTI, resistencia al arco eléctrico, aislamiento eléctrico y resistencia mecánica.

Entre los materiales utilizados para estas aplicaciones exigentes, el tablero aislante GPO-3 es ampliamente elegido para soportes de barras colectoras, barreras de fase, barreras de arco y otros componentes estructurales de aislamiento.

Por qué el GPO-3 es un material preferido para los equipos de conmutación

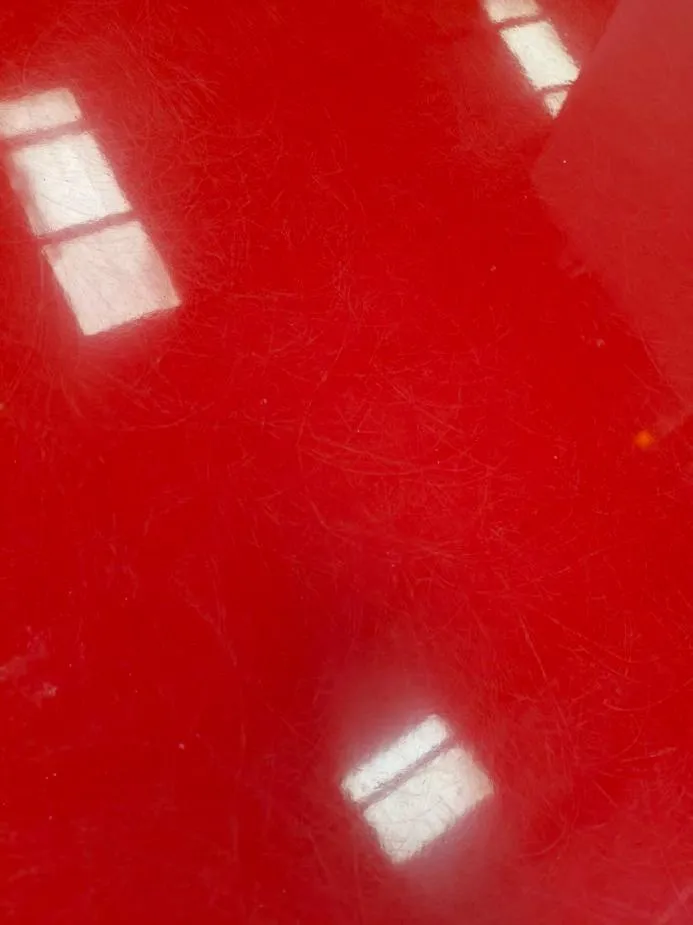

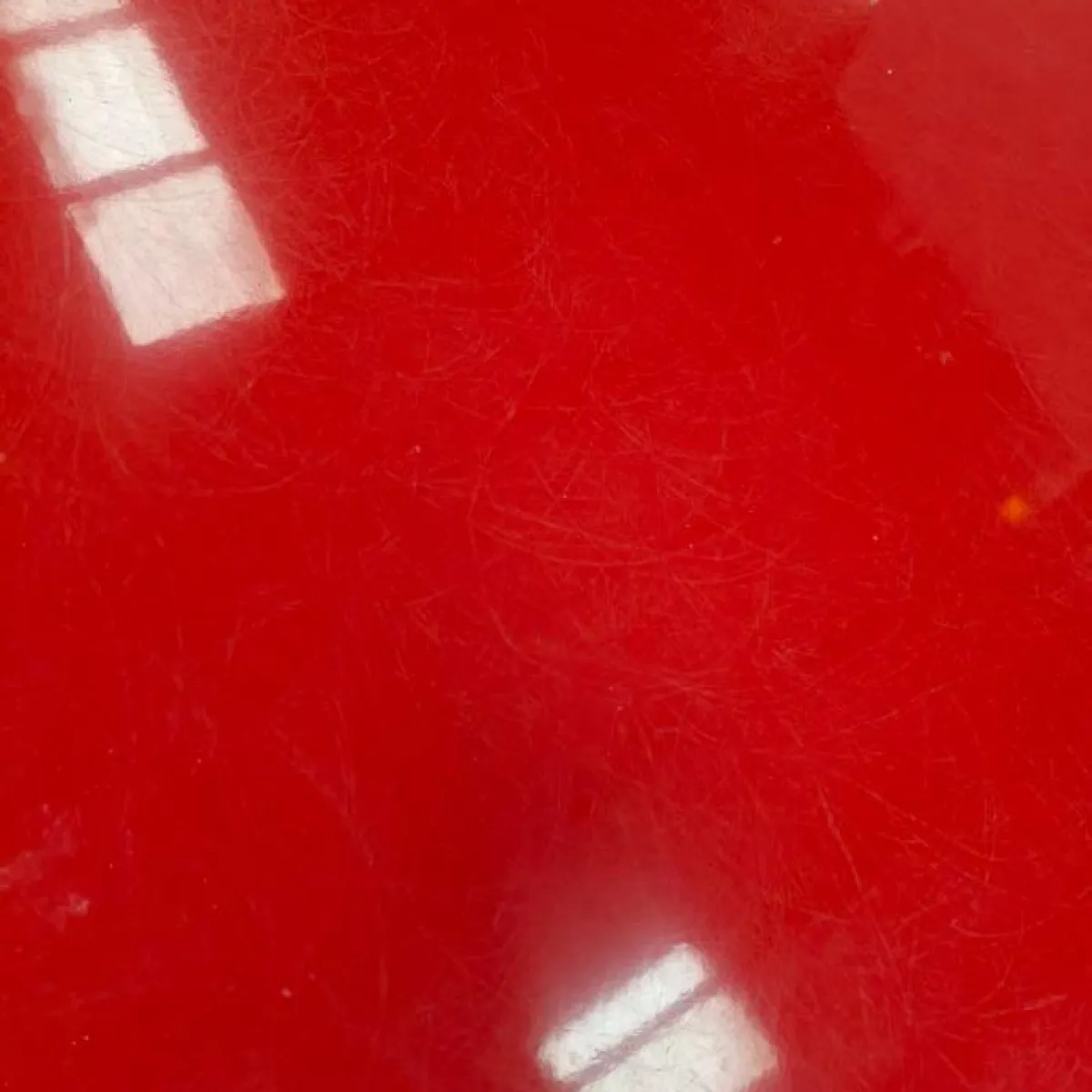

El GPO-3, también conocido como UPGM-203, es un material aislante de poliéster reforzado con fibra de vidrio. Combina una elevada resistencia mecánica con un excelente aislamiento eléctrico, resistencia al fuego y resistencia al arco eléctrico.

En comparación con los materiales aislantes de uso general, resulta especialmente atractivo para los equipos de conmutación, ya que puede proporcionar tanto aislamiento eléctrico como soporte mecánico. Esto puede ayudar a reducir el número de componentes de soporte, al tiempo que permite diseños de equipos más compactos.

En el caso de los equipos eléctricos norteamericanos, la resistencia al fuego y el comportamiento ante la ignición son especialmente importantes. Las evaluaciones de materiales de UL suelen incluir características de rendimiento como la ignición por hilo caliente (HWI), la ignición por arco de alto amperaje (HAI) y el índice comparativo de seguimiento (CTI).

Entender el HWI, el HAI y el CTI

La ignición por hilo caliente (HWI) evalúa la resistencia de un material polimérico a la ignición cuando se expone a un hilo calentado. El material se clasifica según el tiempo necesario para que se produzca la ignición. Según la clasificación de niveles de rendimiento de UL, el PLC 0 representa el nivel de rendimiento más alto, con un tiempo de ignición superior a 120 segundos.

La ignición por arco de alto amperaje (HAI) evalúa la resistencia de un material a la ignición cuando se expone a arcos eléctricos de alta corriente. La clasificación del material se basa en el número de aplicaciones de arco necesarias para provocar la ignición. Un número de PLC más bajo indica una mayor resistencia a la ignición, siendo el PLC 0 la categoría de mayor rendimiento.

El CTI mide la capacidad de un material aislante para resistir la formación de una vía conductora cuando se somete a tensión eléctrica en presencia de humedad y contaminantes. Según el sistema de clasificación de UL, los valores de CTI de 600 V o superiores corresponden al PLC 0.

Estas propiedades son especialmente importantes en los equipos de conmutación, ya que los componentes aislantes pueden verse expuestos a tensiones eléctricas, calor, humedad, contaminación y posibles arcos eléctricos durante su funcionamiento.

GPO-3 en aparamenta de baja tensión

Los modernos equipos de conmutación de baja tensión suelen requerir un alto nivel de integración, con múltiples interruptores automáticos y sistemas de barras colectoras instalados en un espacio limitado.

El GPO-3 puede utilizarse para soportes de barras colectoras, barreras de fase, barreras de aislamiento y otros componentes estructurales. Su elevada resistencia mecánica proporciona un soporte fiable para las barras colectoras, mientras que sus propiedades de aislamiento eléctrico ayudan a mantener la separación necesaria entre los componentes energizados.

Para equipos con una tensión nominal en torno a los 600 V, los requisitos de distancia de fuga y de aire deben determinarse de acuerdo con la norma de producto aplicable, la tensión, el nivel de contaminación y el diseño del sistema. En determinados diseños de aparamenta, es esencial mantener una distancia de aire y una distancia de fuga suficientes, mientras que las barreras de GPO-3 pueden proporcionar un nivel adicional de separación eléctrica y protección.

Su estructura rígida también permite a los diseñadores desarrollar conjuntos de aislamiento compactos y mecánicamente estables.

GPO-3 para aparamenta de media tensión

El GPO-3 también se utiliza en aparamenta de media tensión para aplicaciones que implican fusibles de alta tensión, interruptores, barreras de fase y barreras aislantes de protección.

En estos sistemas, una barrera aislante puede ayudar a separar los componentes energizados de las fases adyacentes o de las estructuras conectadas a tierra. Incluso cuando ya se ha alcanzado la distancia de aislamiento requerida, puede utilizarse una barrera adicional de GPO-3 para mejorar la separación eléctrica y ayudar a limitar la posible propagación de un arco eléctrico interno.

Su elevada resistencia al arco resulta especialmente valiosa en aplicaciones de aparamenta en las que las averías eléctricas pueden generar calor intenso y arcos eléctricos. Las barreras aislantes correctamente diseñadas pueden ayudar a contener o limitar los efectos de una avería eléctrica y reducir el riesgo de que los daños se propaguen a compartimentos adyacentes.

GPO-3 en aparamenta compacta para exteriores

Los equipos de conmutación compactos para exteriores están diseñados para proporcionar una distribución eléctrica fiable, al tiempo que minimizan el tamaño de los equipos y simplifican la inspección y el mantenimiento.

En algunos diseños de aparamenta aislada por aire que funcionan a 15 kV, 27 kV y niveles similares de media tensión, se pueden utilizar barreras de poliéster reforzado con fibra de vidrio para separar compartimentos, aislar las conexiones de las barras colectoras y evitar el contacto accidental con componentes energizados.

Las barreras frontales GPO-3 pueden proporcionar tanto aislamiento eléctrico como protección mecánica. Su construcción rígida les permite funcionar como barreras estructurales, al tiempo que mantienen una separación fiable entre los componentes de alta tensión y las zonas accesibles.

Elección del GPO-3 adecuado para los conmutadores

La selección de un material aislante para aparatos de conmutación no debe basarse en un único parámetro. Deben tenerse en cuenta de forma conjunta la resistencia al fuego, el índice CTI, la rigidez dieléctrica, la resistencia al arco, la resistencia mecánica, la resistencia a la temperatura y las condiciones ambientales.

También deben verificarse el reconocimiento específico de UL, las clasificaciones PLC y el rendimiento eléctrico para el grado y espesor exactos de GPO-3 que se utilicen. Las diferentes formulaciones pueden presentar distintos niveles de rendimiento, por lo que el material siempre debe seleccionarse de acuerdo con los requisitos del equipo final y las normas aplicables.

Un aislamiento GPO-3 de alta calidad puede ayudar a los fabricantes de aparamenta a lograr diseños compactos, una separación eléctrica fiable y una mayor resistencia al calor, la humedad y los arcos eléctricos.

Componentes de aislamiento GPO-3 de Yilong

Yilong suministra placas aislantes GPO-3 / UPGM-203 y componentes aislantes mecanizados a medida para aparamenta, interruptores automáticos, motores, transformadores y otros equipos eléctricos.

Se pueden suministrar en forma de láminas o transformarse en soportes de barras colectoras, barreras de fase, barreras de arco, placas aislantes y componentes estructurales a medida, de acuerdo con los planos del cliente y los requisitos de la aplicación.

Para obtener datos técnicos, muestras o componentes aislantes personalizados para aparamenta, póngase en contacto con Yilong.
