Cuando los ingenieros buscan un material que combine aislamiento eléctrico, resistencia mecánica, estabilidad dimensional y propiedades ignífugas, el laminado de vidrio epoxi FR4 suele ser uno de los primeros materiales que se barajan.

Pero, ¿qué es lo que hace exactamente que el FR4 se utilice tan ampliamente? ¿Y cuándo deberían los ingenieros optar por el FR4 en lugar del G10, el G11, el FR5 u otros laminados aislantes?

La respuesta no radica simplemente en el nombre «FR4», sino en la combinación del refuerzo de fibra de vidrio, el sistema de resina epoxi, las propiedades eléctricas, el rendimiento térmico y los requisitos de resistencia al fuego.

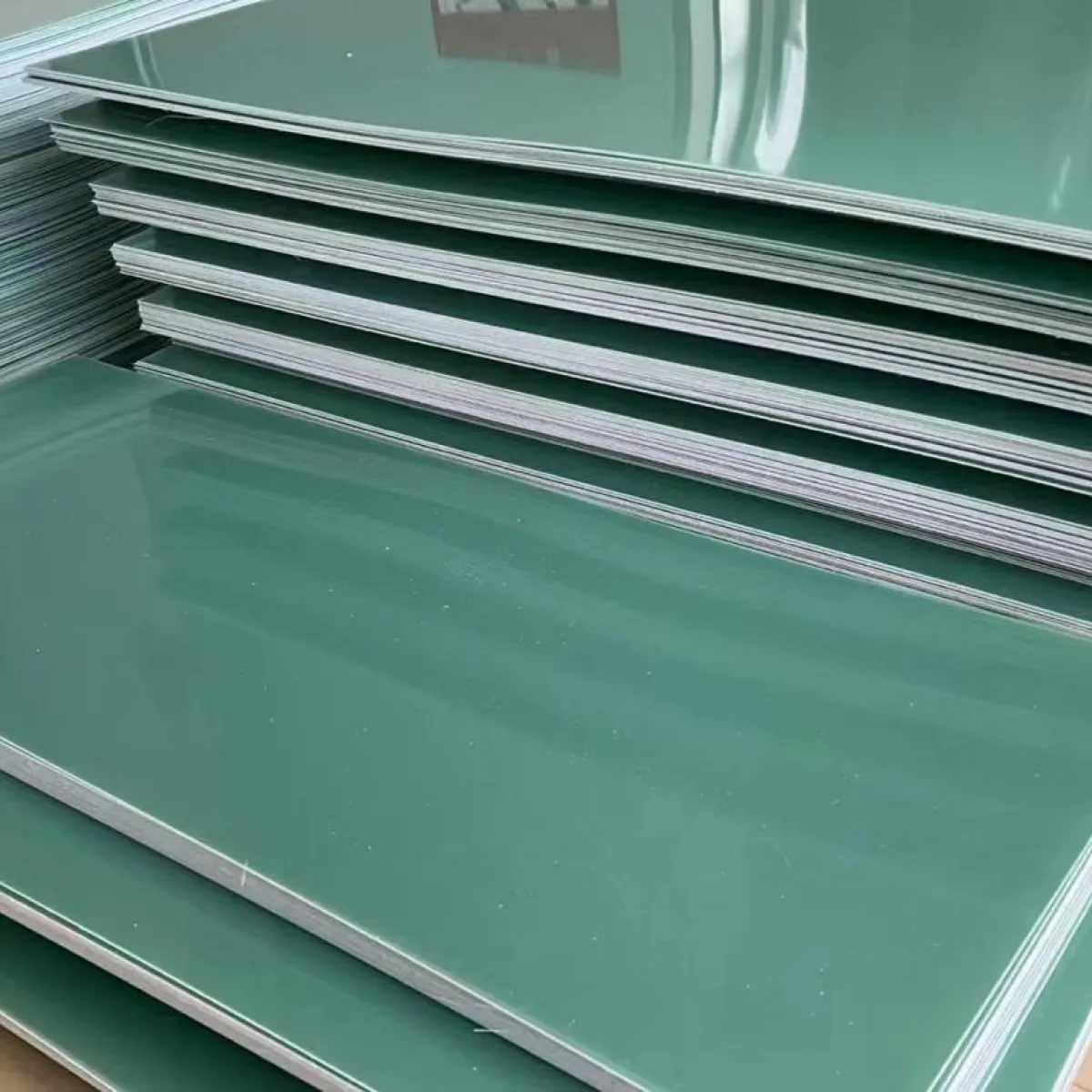

¿Qué es el FR4?

FR4 es una denominación que se utiliza habitualmente para referirse al laminado epoxi reforzado con fibra de vidrio y ignífugo. Se fabrica impregnando tejido de fibra de vidrio con resina epoxi y consolidando las capas bajo calor y presión controlados.

Las siglas «FR» hacen referencia a su comportamiento ignífugo. Los laminados FR4 suelen especificarse para cumplir con la norma UL 94 V-0, aunque la clasificación ignífuga real siempre debe confirmarse a partir de los datos de ensayo del fabricante para el grado específico del material.

En las normas internacionales, los laminados eléctricos de tipo FR4 se asocian con la norma EPGC 202. Entre los grados de epoxi reforzado con tejido de fibra de vidrio relacionados se incluyen el G10, el G11 y el FR5, cada uno de los cuales ofrece un equilibrio diferente de propiedades térmicas, eléctricas, mecánicas y ignífugas.

Esta distinción es importante: el FR4 no es simplemente un nombre genérico para cualquier lámina de fibra de vidrio epoxi. El sistema de resina exacto, el tejido de fibra de vidrio, el proceso de curado y los requisitos de rendimiento determinan las propiedades del laminado acabado.

¿Por qué se utiliza tanto el FR4?

La popularidad del FR4 se debe a su rendimiento equilibrado, más que a una propiedad excepcional.

Un laminado de fibra de vidrio epoxi FR4 fabricado correctamente ofrece un buen aislamiento eléctrico, resistencia mecánica, resistencia al calor, resistencia a la humedad y estabilidad dimensional. Además, puede mecanizarse para obtener una amplia gama de componentes, lo que lo hace útil más allá de las aplicaciones convencionales de placas de circuito impreso (PCB).

Entre sus aplicaciones típicas se incluyen:

Componentes de aislamiento eléctrico, como barreras aislantes, placas de soporte, separadores y piezas de aislamiento para transformadores o motores.

Componentes electrónicos y relacionados con los PCB, incluidas placas de soporte para el taladrado de PCB, dispositivos de prueba y componentes de refuerzo.

Piezas mecanizadas de precisión, en las que resulta útil la combinación de rigidez, aislamiento eléctrico y dimensiones relativamente estables.

Equipos industriales, incluidas placas aislantes, soportes estructurales y componentes expuestos a calor moderado y cargas mecánicas.

Para aplicaciones en las que se requieren tanto prestaciones mecánicas como aislamiento eléctrico, el FR4 puede ofrecer una alternativa práctica a los plásticos no reforzados.

FR4, G10, G11 y FR5: ¿cuál es la diferencia?

Estos materiales suelen analizarse conjuntamente porque todos son laminados termoestables reforzados con fibra de vidrio, pero no son intercambiables en todas las aplicaciones.

El FR4 / EPGC 202 se suele elegir cuando se requieren aislamiento eléctrico, resistencia mecánica y propiedades ignífugas en un mismo material.

El G10 / EPGC 201 ofrece una sólida combinación de propiedades mecánicas y eléctricas y se utiliza ampliamente para el aislamiento de componentes. Dependiendo del grado y la formulación específicos, puede suministrarse para cumplir con los requisitos aplicables de la Directiva RoHS y otros requisitos de conformidad.

El G11 / EPGC 203 está diseñado para aplicaciones a temperaturas más elevadas. Su mayor resistencia térmica lo hace adecuado para aquellos casos en los que el G10 o el FR4 estándar podrían no ofrecer un rendimiento térmico suficiente.

El FR5 / EPGC 204 combina un rendimiento a temperaturas más elevadas con una formulación ignífuga. Por lo tanto, se tiene en cuenta cuando son importantes tanto la resistencia a temperaturas elevadas como el comportamiento frente al fuego.

La selección del material no debe basarse únicamente en el nombre del grado. Antes de elegir un laminado, deben tenerse en cuenta la temperatura de funcionamiento continuo, la exposición a temperaturas elevadas durante períodos cortos, los requisitos dieléctricos, la carga mecánica, la clasificación de resistencia al fuego, las condiciones de humedad y los requisitos de mecanizado.

Dónde tiene sus limitaciones el FR4

El FR4 es versátil, pero no es una solución universal.

En aplicaciones de alta frecuencia, la constante dieléctrica y el factor de disipación del FR4 convencional pueden variar en función de la frecuencia, el sistema de resina, la arquitectura del vidrio y la formulación. Por lo tanto, para diseños exigentes de alta velocidad o de microondas, pueden resultar más adecuados los laminados especializados de baja pérdida.

La conductividad térmica es otro aspecto a tener en cuenta. El FR4 es principalmente un material aislante eléctrico, más que un material de disipación de calor. En aplicaciones de alta potencia en las que es necesario eliminar una cantidad considerable de calor, pueden ser necesarias estructuras adicionales de gestión térmica.

También hay que tener en cuenta la humedad. Aunque el FR4 tiene una absorción de agua relativamente baja en comparación con muchos polímeros convencionales, la exposición prolongada a una humedad elevada puede afectar al comportamiento dimensional, mecánico y eléctrico.

El mecanizado también requiere herramientas adecuadas y un control del proceso. Las fibras de vidrio son abrasivas, mientras que la matriz de epoxi curada es relativamente dura y frágil. Por lo tanto, los parámetros de taladrado, fresado, corte con router y corte deben seleccionarse en función del espesor del laminado, la geometría y la tolerancia dimensional requerida.

Para aplicaciones exigentes, la ficha técnica del material y los datos de ensayo reales son más fiables que basarse únicamente en el nombre del grado.

La calidad de la superficie y el mecanizado importan más de lo que parece

En los proyectos de ingeniería prácticos, la selección del material es solo una parte de la ecuación.

El estado de la superficie de una lámina de FR4 puede influir en la unión, el sellado, el montaje y el mecanizado posterior. La estructura del laminado también debe mantenerse uniforme a lo largo de todo el espesor, especialmente cuando los componentes requieren tolerancias estrictas o un mecanizado repetido.

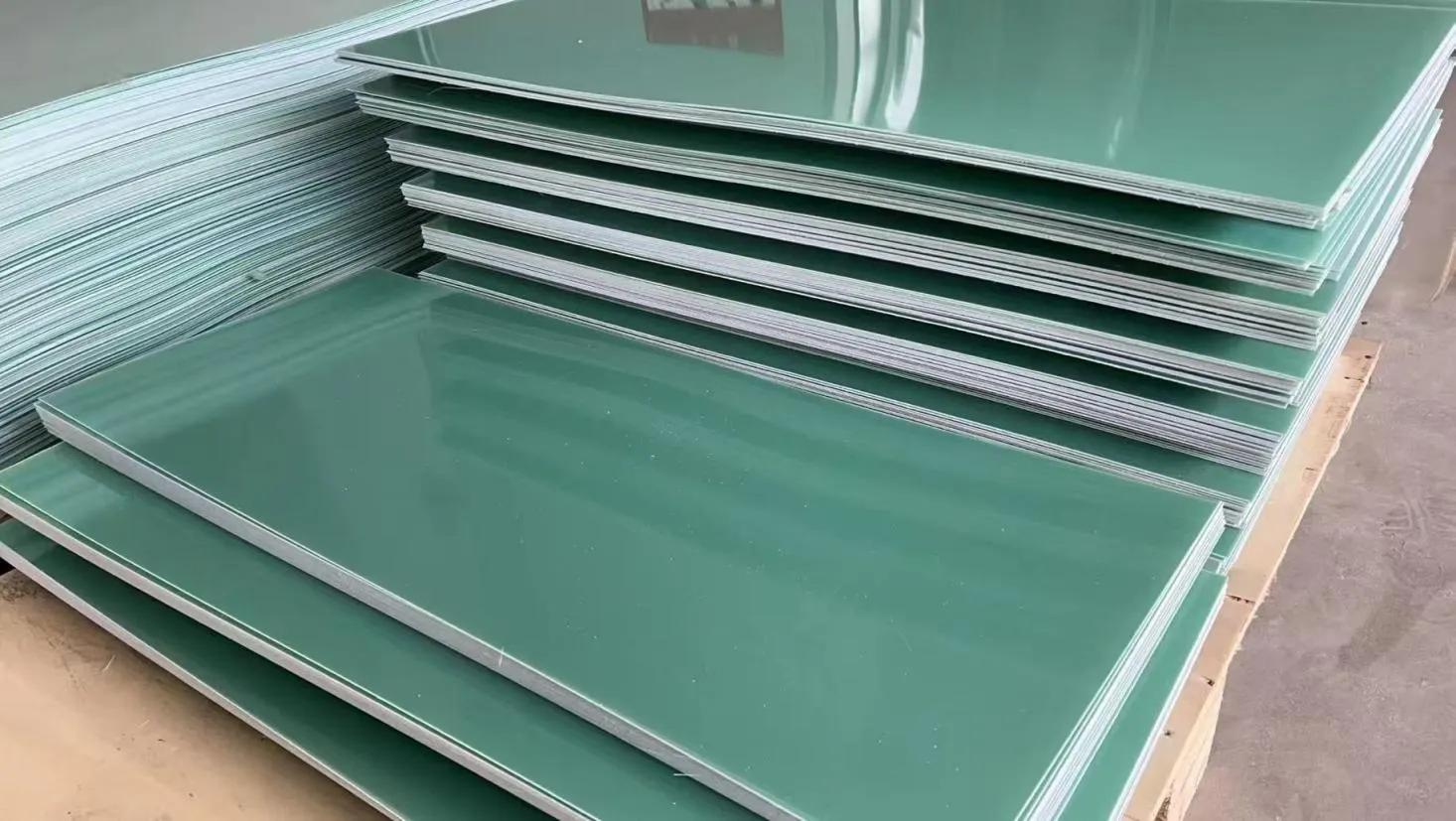

El FR4 puede suministrarse como material en láminas sin procesar o transformarse en componentes acabados mediante fresado CNC, taladrado, fresado con router, torneado, rectificado u otros métodos de mecanizado.

Para aplicaciones de precisión, los ingenieros deben aclarar, antes de la producción, no solo el grado del laminado, sino también el tamaño de la lámina, la tolerancia de espesor, la tolerancia dimensional, el estado de la superficie, la clasificación de resistencia al fuego, los requisitos eléctricos y las especificaciones de mecanizado.

Esto es especialmente importante en el caso de los componentes aislantes de gran formato, en los que la planitud del material y la homogeneidad interna pueden afectar a la pieza final.

¿Cómo debe almacenarse y utilizarse el FR4?

El laminado FR4 debe protegerse de la humedad excesiva, la contaminación y los impactos mecánicos innecesarios durante su almacenamiento y manipulación.

El material debe conservarse en un entorno interior adecuado y protegerse de la exposición prolongada a una humedad elevada, la luz solar directa y condiciones de temperatura extremas.

Durante el mecanizado y el montaje, deben evitarse la flexión excesiva, los impactos o las tensiones localizadas. Para aplicaciones eléctricas, deben evaluarse conjuntamente la tensión de funcionamiento real, la temperatura, la frecuencia y las condiciones ambientales, en lugar de considerar la rigidez dieléctrica como un único valor independiente.

Para aplicaciones a alta temperatura o alta humedad, los ingenieros también deben revisar los datos del fabricante sobre estabilidad térmica, de humedad y dimensional antes de decidir el tipo de material.

El fabricante importa

FR4 es una designación de material estandarizada, pero los productos de distintos fabricantes pueden diferir en cuanto a la formulación de la resina, la estructura del tejido de vidrio, el proceso de curado, el sistema ignífugo y la consistencia general.

Por este motivo, adquirir FR4 basándose únicamente en la denominación «FR4» puede suponer un riesgo innecesario.

Un proveedor profesional debe poder facilitar la ficha técnica pertinente, el tipo de material, los datos de ensayo, la información sobre el cumplimiento normativo y las especificaciones de producción. Para aplicaciones críticas, también se recomienda solicitar muestras y realizar ensayos específicos para la aplicación antes de iniciar la producción en serie.

Con décadas de experiencia en materiales de aislamiento eléctrico, Yilong INSULATION fabrica laminados epoxi reforzados con tejido de vidrio, entre los que se incluyen el FR4 / EPGC 202, el G10 / EPGC 201, G11 / EPGC 203 y FR5 / EPGC 204.

Además de las láminas estándar, Yilong INSULATION ofrece servicios de mecanizado CNC y componentes aislantes a medida para equipos eléctricos, transformadores, motores, sistemas de energía y aplicaciones industriales.

Si está seleccionando un laminado de vidrio epoxi FR4 para un nuevo proyecto, puede comunicar a nuestro equipo técnico el espesor, las dimensiones, la temperatura de funcionamiento, los requisitos eléctricos y las condiciones de aplicación necesarios para la selección del material.

Yilong INSULATION
: fabricante de materiales de aislamiento eléctrico de alto rendimiento desde 1966
. Página web: www.Yilonginsulation.com
. Correo electrónico: Yilong@Yilonginsulation.com
WhatsApp: +86 158 6686 9385

El material aislante adecuado no es simplemente aquel que tiene la denominación de grado correcta. Es aquel cuyas propiedades se ajustan a las condiciones reales de funcionamiento de la aplicación.
