El G10 y el G11 son dos tipos de laminados epoxi reforzados con fibra de vidrio muy utilizados para el aislamiento eléctrico y aplicaciones mecánicas. Dado que tienen un aspecto y una composición básica similares, a veces se consideran intercambiables. Sin embargo, el G10 y el G11 están diseñados para requisitos de temperatura diferentes y deben seleccionarse en función de las condiciones reales de funcionamiento.

Para los ingenieros y responsables de compras que deben elegir materiales aislantes, comprender las diferencias entre el G10 y el G11 puede ayudar a garantizar el equilibrio adecuado entre aislamiento eléctrico, resistencia mecánica, rendimiento térmico y resistencia ambiental.

¿Qué son el G10 y el G11?

Tanto el G10 como el G11 son materiales aislantes laminados rígidos fabricados mediante la impregnación de tejido de fibra de vidrio con resina epoxi y la consolidación de las capas mediante calor y presión.

La letra «G» hace referencia al refuerzo de fibra de vidrio, mientras que la designación de grado distingue los diferentes niveles de rendimiento del material y sus características térmicas.

En Yilong, el tejido de fibra de vidrio y la resina epoxi se combinan mediante procesos controlados de impregnación, apilado y prensado en caliente para producir laminados de fibra de vidrio epoxi estables destinados a aplicaciones eléctricas y mecánicas.

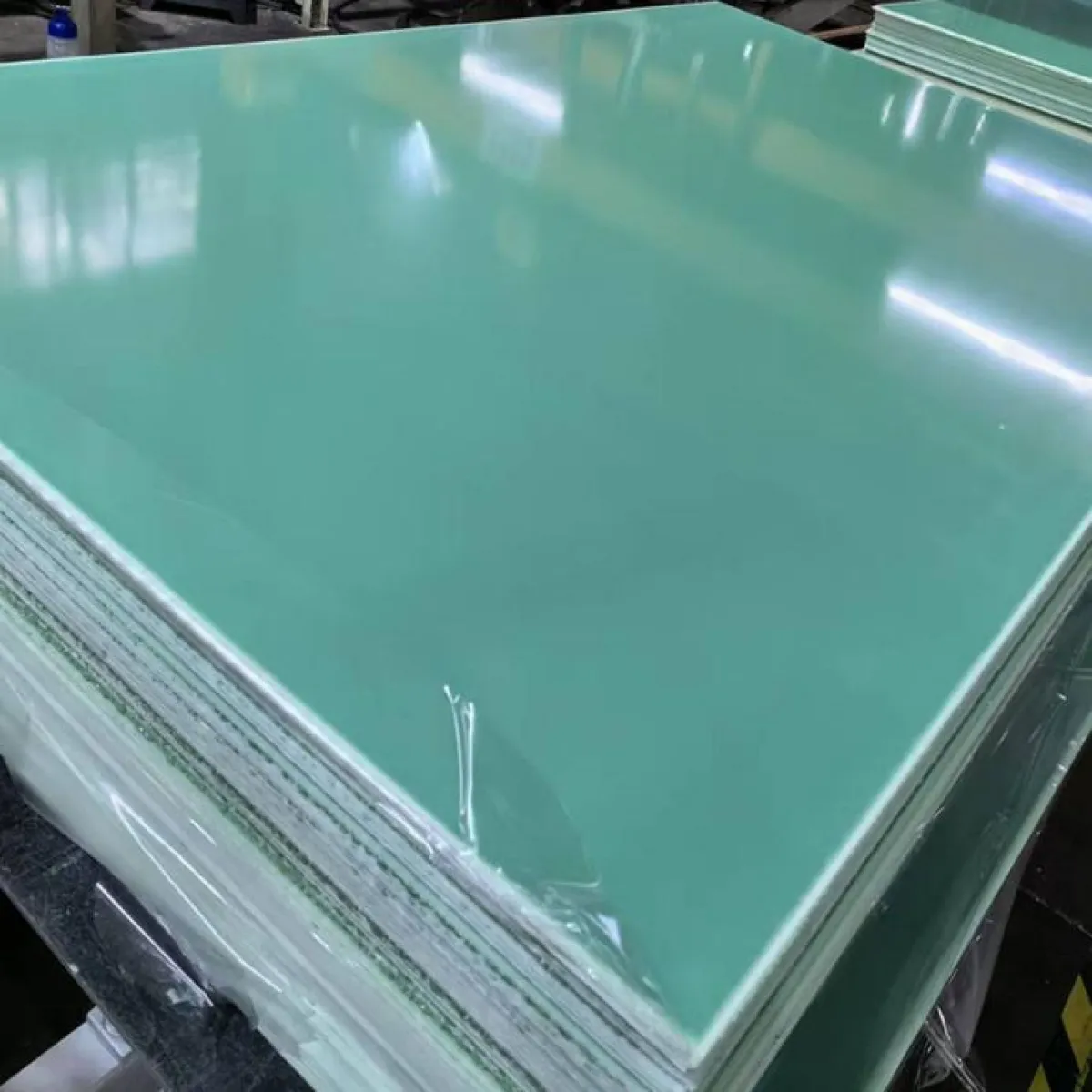

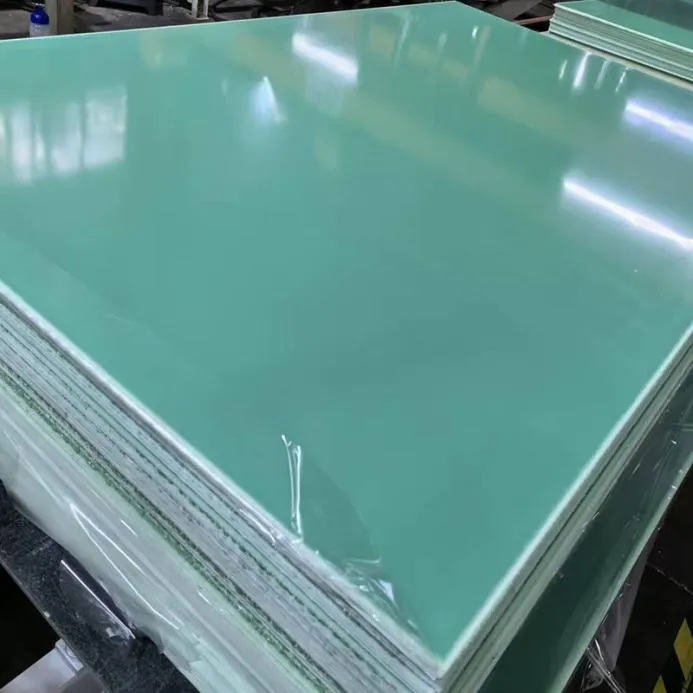

Lámina de fibra de vidrio epoxi G10

El G10 es un laminado de fibra de vidrio epoxi ampliamente utilizado, conocido por su combinación de resistencia mecánica, aislamiento eléctrico y estabilidad dimensional.

El laminado EPGC201 G10 de Yilong está diseñado para aplicaciones que requieren un rendimiento de aislamiento fiable y buenas propiedades mecánicas en condiciones de funcionamiento a temperaturas moderadas.

El G10 se suele elegir para componentes de aislamiento eléctrico, soportes estructurales, componentes de aparamenta y diversas piezas aislantes mecanizadas de precisión.

Lámina de fibra de vidrio epoxi G11

El G11 tiene una estructura básica similar, compuesta por tejido de vidrio y resina epoxi, pero está diseñado para funcionar a temperaturas más altas que el G10 estándar.

El laminado EPGC203 G11 de Yilong tiene una clase térmica de 155 °C y está destinado a aplicaciones en las que el rendimiento mecánico y eléctrico debe mantenerse estable a temperaturas elevadas.

Esto hace que el G11 resulte especialmente útil para equipos eléctricos y componentes mecánicos expuestos a temperaturas de funcionamiento más elevadas.

G10 y G11: principales diferencias

La diferencia más importante entre el G10 y el G11 es su capacidad térmica.

Comportamiento térmico

El G10 se utiliza generalmente para aplicaciones de aislamiento eléctrico y mecánico a temperaturas moderadas. Ofrece una buena combinación de resistencia mecánica, aislamiento eléctrico y maquinabilidad.

El G11 está formulado para aplicaciones a temperaturas más elevadas. En comparación con el G10 estándar, el G11 mantiene su rendimiento mecánico y eléctrico de forma más eficaz a temperaturas elevadas.

Por ejemplo, Yilong ofrece:

EPGC201 G10: clase térmica B, 120 °C

EPGC203 G11: Clase térmica F, 155 °C

Por lo tanto, cuando la temperatura de funcionamiento es un factor de diseño importante, se puede especificar el G11 en aquellas aplicaciones que requieran una clase térmica más alta.

Rendimiento mecánico y eléctrico

Tanto el G10 como el G11 proporcionan una buena resistencia mecánica y aislamiento eléctrico, ya que utilizan un refuerzo de tejido de fibra de vidrio y resina epoxi como sistema de materiales básico.

Sin embargo, los valores reales de rendimiento dependen del grado específico, el sistema de resina, el proceso de fabricación y la norma aplicable. Por lo tanto, la selección del material debe basarse en los datos técnicos del fabricante, en lugar de dar por sentado que todos los productos G10 o G11 tienen propiedades idénticas.

Yilong puede proporcionar especificaciones técnicas e información sobre los materiales de acuerdo con la aplicación del cliente y la norma requerida.

Humedad y condiciones ambientales

Ambos materiales se utilizan en aplicaciones de aislamiento eléctrico y estructurales en las que la estabilidad dimensional y el rendimiento del aislamiento son importantes.

El G11 suele seleccionarse para aplicaciones en las que el material está expuesto a temperaturas más elevadas, junto con condiciones eléctricas o mecánicas exigentes. Para aplicaciones que impliquen humedad, aceite de transformador u otros entornos específicos, el material definitivo debe seleccionarse de acuerdo con las condiciones de trabajo reales y los requisitos técnicos aplicables.

Aplicaciones del G10 y el G11

Aunque existen diferencias en el rendimiento térmico, tanto el G10 como el G11 se utilizan ampliamente en equipos eléctricos e industriales.

Aplicaciones típicas del G10

El G10 se utiliza habitualmente para:

Componentes de aislamiento eléctrico

Aparatos de conmutación y equipos de control

Piezas de aislamiento para transformadores

Componentes de motores y generadores

Soportes y separadores aislantes

Placas de bornes y componentes estructurales

Piezas de aislamiento eléctrico mecanizadas con CNC

Gracias a su combinación de aislamiento eléctrico, resistencia mecánica y maquinabilidad, el G10 resulta adecuado para una amplia gama de aplicaciones industriales generales.

Aplicaciones típicas del G11

El G11 se utiliza habitualmente para:

Aislamiento eléctrico a alta temperatura

Componentes de aparamenta de alta tensión

Motores y generadores

Transformadores y equipos eléctricos

Soportes aislantes y componentes estructurales

Piezas mecanizadas para entornos con temperaturas elevadas

Cuando las temperaturas de funcionamiento superan el rango práctico del G10 estándar, el G11 puede ofrecer una clase térmica superior para la aplicación.

Cómo elegir entre G10 y G11

La elección entre G10 y G11 no debe basarse únicamente en el aspecto del material o en el precio. Deben tenerse en cuenta las condiciones reales de funcionamiento.

Ten en cuenta la temperatura de funcionamiento

La temperatura suele ser el primer factor a evaluar.

Para aplicaciones en el rango de clase térmica de 120 °C, el G10 puede ser adecuado dependiendo de las especificaciones completas.

Para aplicaciones que requieran una clase térmica de 155 °C, el G11 es el grado más adecuado dentro de la gama de productos estándar de Yilong.

Tenga en cuenta los requisitos eléctricos

Compruebe la rigidez dieléctrica requerida, la resistencia de aislamiento, el comportamiento frente a la formación de trazas y otras características eléctricas de acuerdo con la norma de aplicación pertinente.

Si el material se va a utilizar en equipos de alta tensión, se deben revisar todas las especificaciones eléctricas antes de seleccionar el grado.

Tenga en cuenta los requisitos mecánicos

Ambos materiales pueden mecanizarse mediante CNC para fabricar componentes aislantes, como placas, espaciadores, soportes, anillos, manguitos y otras piezas a medida.

A la hora de seleccionar el material, deben tenerse en cuenta el espesor requerido, la tolerancia dimensional, la geometría de mecanizado y la carga mecánica.

Tenga en cuenta el entorno de trabajo

La temperatura, la humedad, el aceite de transformador, los productos químicos y otros factores ambientales pueden influir en la selección del material.

Para aplicaciones exigentes, Yilong puede analizar las condiciones de funcionamiento del cliente y recomendar un grado adecuado en función de las especificaciones técnicas requeridas.

G10 y G11 de Yilong INSULATION

Yilong INSULATION fabrica materiales laminados de fibra de vidrio epoxi para aislamiento eléctrico y aplicaciones industriales.

Nuestra gama de productos incluye EPGC201 G10 y EPGC203 G11, así como otros grados de fibra de vidrio epoxi para distintos requisitos de temperatura, resistencia al fuego y rendimiento eléctrico.

Además de suministrar láminas laminadas, Yilong ofrece servicios de mecanizado CNC para componentes de aislamiento a medida. Las láminas pueden mecanizarse mediante fresado, taladrado, torneado, corte con fresado, rectificado y otros procesos, de acuerdo con los planos del cliente.

Para láminas G10 y G11 a medida o componentes aislantes mecanizados, póngase en contacto con Yilong INSULATION: www.Yilonginsulation.com, Yilong@Yilonginsulation.com, WhatsApp: +86 15866869385.
