El G10 es un laminado epoxi reforzado con fibra de vidrio muy utilizado para aplicaciones de aislamiento eléctrico y estructurales. Al combinar tejido de fibra de vidrio con un sistema de resina epoxi, ofrece un equilibrio óptimo entre resistencia mecánica, aislamiento eléctrico, estabilidad dimensional, resistencia a la humedad y maquinabilidad.

Para los fabricantes de equipos eléctricos, las empresas de maquinaria y los proveedores de componentes aislantes, seleccionar la lámina de fibra de vidrio epoxi G10 adecuada implica algo más que simplemente elegir un tipo de material. Es necesario tener en cuenta el espesor, las dimensiones, los requisitos eléctricos, las cargas mecánicas, las tolerancias de mecanizado y la aplicación final.

Como fabricante con amplia experiencia en materiales de aislamiento eléctrico, Yilong ofrece laminados de fibra de vidrio epoxi G10 junto con servicios de mecanizado de precisión, apoyando a los clientes desde la selección del material y la producción de láminas hasta los componentes de aislamiento acabados.

¿Qué es una lámina de fibra de vidrio epoxi G10?

Una lámina de fibra de vidrio epoxi G10 es un laminado termoendurecible rígido que se fabrica impregnando un tejido de fibra de vidrio con resina epoxi y consolidando el material bajo calor y presión controlados.

El tejido de fibra de vidrio proporciona refuerzo mecánico, mientras que la resina epoxi forma la matriz aislante. Esta estructura confiere al G10 una combinación de aislamiento eléctrico y rendimiento mecánico que lo hace adecuado para aplicaciones eléctricas, mecánicas y estructurales.

El laminado EPGC201 G10 de Yilong está diseñado para aplicaciones que requieren un aislamiento eléctrico fiable junto con un buen rendimiento mecánico. El material está disponible en varios espesores y puede suministrarse en forma de láminas estándar o transformarse en componentes a medida.

Principales características de rendimiento

Entre las ventajas típicas del laminado de fibra de vidrio epoxi G10 se incluyen buenas propiedades dieléctricas, alta resistencia mecánica, baja absorción de humedad, estabilidad dimensional y resistencia a muchos aceites y productos químicos comunes.

El G10 también es relativamente fácil de mecanizar en comparación con muchos otros materiales termoendurecibles reforzados, siempre que se utilicen las herramientas de corte y los métodos de procesamiento adecuados.

Normas y selección de calidades de las láminas de fibra de vidrio epoxi G10

Los distintos mercados y aplicaciones pueden referirse al G10 mediante diferentes normas de materiales o sistemas de designación. Las normas NEMA G-10, IEC 60893 y las especificaciones industriales relacionadas se utilizan habitualmente como referencia a la hora de evaluar los laminados epoxi reforzados con fibra de vidrio.

Sin embargo, las propiedades del material siempre deben confirmarse con los datos técnicos reales del fabricante, en lugar de dar por sentado que todos los materiales G10 tienen un rendimiento idéntico.

Para aplicaciones que requieran resistencia al fuego, se suele seleccionar el FR-4 en lugar del G10 estándar. Por lo tanto, el material adecuado debe determinarse en función de las propiedades eléctricas, mecánicas, térmicas y de resistencia al fuego requeridas.

G10 y FR-4

El G10 y el FR-4 son materiales laminados epoxi reforzados con fibra de vidrio estrechamente relacionados. La principal diferencia radica en que el FR-4 está formulado para proporcionar un rendimiento ignífugo específico, mientras que el G10 estándar no es necesariamente ignífugo.

Para aplicaciones en las que se requiera resistencia al fuego, los clientes deben especificar el grado adecuado de FR-4, en lugar de considerar el G10 estándar y el FR-4 como materiales intercambiables.

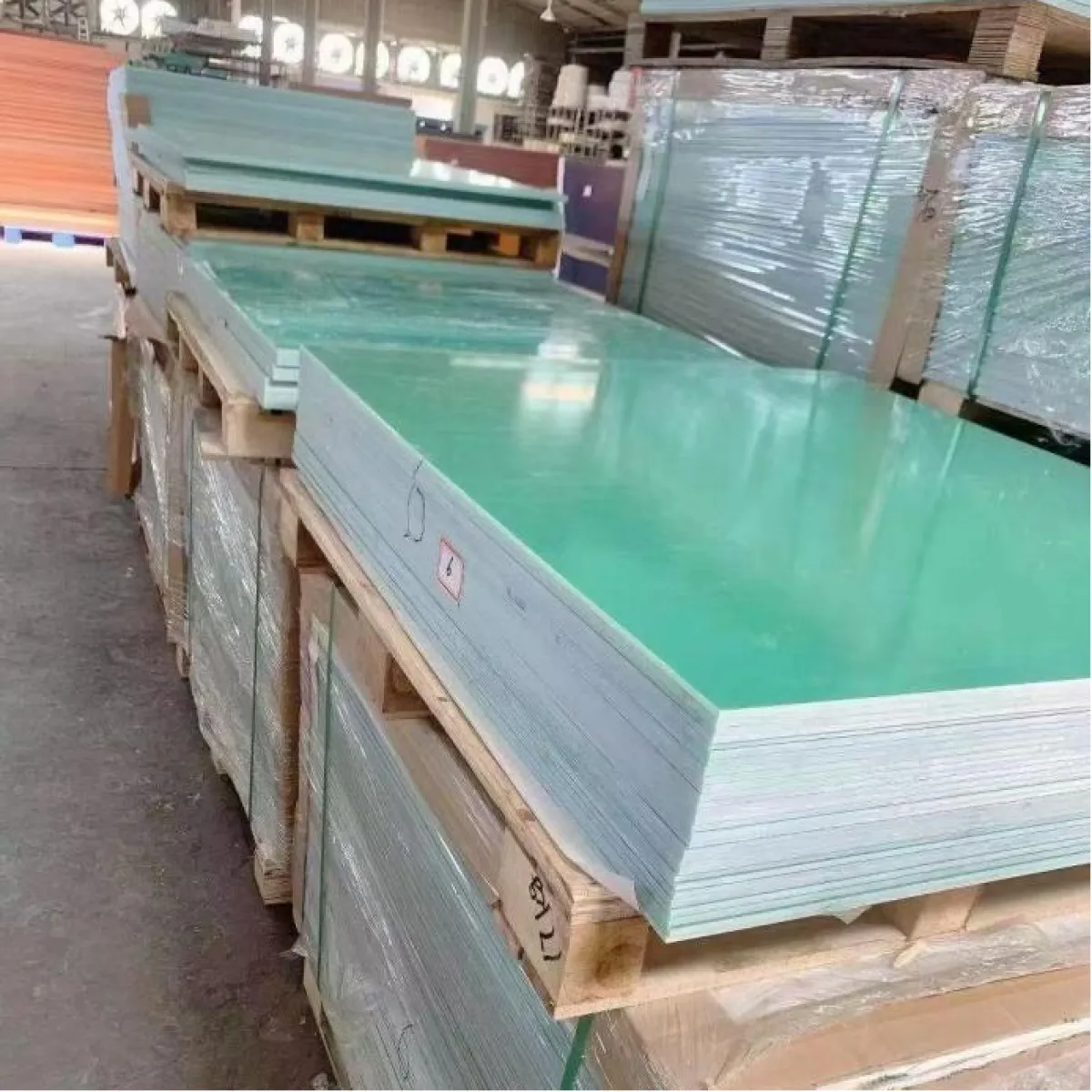

Tamaños y espesores disponibles de las láminas de G10

Yilong fabrica láminas de fibra de vidrio epoxi G10 en una amplia gama de espesores y dimensiones para aislamiento eléctrico y aplicaciones industriales.

Las láminas G10 de Yilong pueden suministrarse con espesores que van desde aproximadamente 0,3 mm hasta 400 mm, con láminas de gran formato disponibles de hasta 3200 × 2000 mm. Se pueden acordar dimensiones estándar o personalizadas en función de la aplicación del cliente y de los requisitos de producción.

Las láminas laminadas de gran formato sin juntas resultan especialmente útiles cuando los clientes necesitan componentes aislantes de mayor tamaño o desean reducir el número de uniones y conexiones de materiales durante la fabricación.

Dimensiones personalizadas

Además de los tamaños de lámina estándar, Yilong puede fabricar o mecanizar el material según los planos y los requisitos dimensionales del cliente.

El espesor, la longitud, la anchura, la planitud, el margen de mecanizado y las tolerancias de acabado pueden acordarse antes de la producción para garantizar que el material sea adecuado para el proceso de fabricación posterior.

Mecanizado de precisión del G10

Una de las ventajas más importantes del uso de una lámina de fibra de vidrio epoxi G10 es su idoneidad para el mecanizado de precisión. Sin embargo, el refuerzo de fibra de vidrio es abrasivo y puede provocar un desgaste significativo de las herramientas si se utilizan herramientas o parámetros de corte inadecuados.

Yilong ofrece mecanizado CNC y procesamiento convencional para componentes aislantes de G10, incluyendo fresado, torneado, taladrado, fresado con router, rectificado, corte y otros procesos de fabricación.

Fresado y tallado CNC

El fresado y el tallado CNC pueden utilizarse para crear ranuras, hendiduras, perfiles, superficies de montaje y geometrías complejas.

La selección de herramientas y los parámetros de corte deben ajustarse en función del espesor del material, la geometría del componente, la tolerancia requerida y el volumen de producción. También es importante contar con un sistema adecuado de extracción de polvo, ya que el mecanizado de laminados reforzados con fibra de vidrio genera partículas finas.

Taladrado y roscado

El taladrado de G10 requiere un control minucioso para reducir las rebabas, la delaminación y el desprendimiento de fibras alrededor del orificio.

Yilong puede mecanizar orificios de montaje, orificios pasantes, avellanados, orificios roscados y otros elementos según los planos del cliente. En el caso de componentes que requieran un montaje repetido, se debe tener en cuenta el diseño de la rosca y el método de refuerzo durante la fase de ingeniería.

Rectificado y acabado

El rectificado puede utilizarse cuando se requiere un control dimensional más estricto o un acabado superficial específico. Yilong puede proporcionar rectificado de precisión y otras operaciones de acabado según las especificaciones del cliente.

En el caso de los componentes de aislamiento eléctrico, deben inspeccionarse cuidadosamente los bordes y las superficies mecanizadas para evitar daños o defectos no deseados que puedan afectar al componente acabado.

Proceso de fabricación del G10

El rendimiento de una lámina de fibra de vidrio epoxi G10 depende en gran medida de la calidad y la uniformidad de sus materias primas y del proceso de laminación.

Yilong utiliza tejido de fibra de vidrio y resina epoxi como sistema de materiales principal. El proceso de fabricación incluye, por lo general, la impregnación con resina, la preparación del preimpregnado, el apilado de capas, el prensado en caliente y el curado controlado.

Impregnación del tejido de fibra de vidrio

El tejido de fibra de vidrio de grado eléctrico se impregna con resina epoxi en condiciones de producción controladas. Una impregnación adecuada de la resina es importante para lograr una unión homogénea entre las capas de tejido de fibra de vidrio y minimizar los defectos internos.

Apilado de capas y prensado en caliente

El tejido de fibra de vidrio impregnado se dispone en la estructura laminada requerida y, a continuación, se consolida a temperatura y presión controladas.

El proceso de prensado determina características importantes como el espesor, la densidad, la distribución de la resina y la unión entre capas. Por lo tanto, un control constante del proceso es esencial para garantizar un rendimiento estable del producto.

Inspección y control de calidad

Yilong controla el material desde la preparación de la materia prima hasta el laminado y la inspección final. En función del producto y de los requisitos del cliente, se pueden evaluar propiedades como las dimensiones, el aspecto, la densidad, el rendimiento mecánico y las características de aislamiento eléctrico.

Aplicaciones de la lámina de fibra de vidrio epoxi G10

Gracias a su combinación de propiedades eléctricas y mecánicas, la lámina de fibra de vidrio epoxi G10 se utiliza en una amplia gama de aplicaciones industriales.

Equipos eléctricos y de energía

El G10 puede utilizarse para placas aislantes, barreras, soportes, separadores, abrazaderas y componentes estructurales aislantes en equipos eléctricos y sistemas de energía.

También es adecuado para diversos componentes de transformadores, motores, aparamenta y otros equipos eléctricos en los que se requiere un aislamiento fiable y resistencia mecánica.

Maquinaria y equipos industriales

El G10 se mecaniza con frecuencia para fabricar componentes estructurales y resistentes al desgaste, como guías, soportes, fijaciones, separadores, arandelas y piezas mecánicas de precisión.

Su resistencia relativamente alta y su estabilidad dimensional lo hacen útil en aplicaciones en las que se requiere un material no metálico rígido.

Componentes de aislamiento a medida

Para los clientes que necesiten piezas no estándar, Yilong puede transformar la lámina de fibra de vidrio epoxi G10 en componentes acabados a partir de planos o muestras físicas.

El fresado CNC, el taladrado, el torneado, el rectificado, el fresado con router y otros procesos de mecanizado pueden combinarse según el diseño del componente.

Cómo seleccionar el material G10 adecuado

A la hora de adquirir G10, los ingenieros deben evaluar la aplicación en su conjunto, en lugar de seleccionar un grado basándose únicamente en una sola propiedad.

Requisitos eléctricos

Hay que tener en cuenta la rigidez dieléctrica requerida, la resistencia de aislamiento, la tensión de funcionamiento, la frecuencia y las condiciones ambientales. Las aplicaciones con alta humedad o alta tensión pueden requerir ensayos adicionales del material o requisitos técnicos específicos.

Requisitos mecánicos

Hay que tener en cuenta las cargas de tracción, flexión y compresión, las condiciones de impacto, los métodos de montaje y las tolerancias dimensionales. El espesor y la estructura laminada deben seleccionarse de acuerdo con los requisitos mecánicos reales.

Condiciones térmicas y ambientales

La temperatura de funcionamiento, la humedad, el aceite, los productos químicos y la exposición al aire libre pueden influir en la selección del material. Cuando se requiera resistencia al fuego, se debe considerar un grado FR-4 adecuado en lugar del G10 estándar.

Requisitos de mecanizado

En el caso de los componentes de precisión, se debe revisar el plano de acabado antes de la producción del material. El tamaño de los orificios, las tolerancias, el acabado superficial, los requisitos de los bordes y el margen de mecanizado pueden influir en la elección del proceso de fabricación adecuado.

¿Por qué elegir Yilong para el G10?

Yilong combina la fabricación de laminados G10 con el mecanizado de precisión, lo que permite a los clientes obtener tanto láminas aislantes en bruto como componentes acabados de un único proveedor.

La empresa suministra materiales G10 en diversos espesores y formatos de gran tamaño, y es compatible con procesos de mecanizado como el fresado CNC, el torneado, el taladrado, el rectificado, el fresado con router y otros.

Para los clientes con requisitos de aislamiento complejos, el equipo técnico de Yilong puede revisar planos, muestras y condiciones de aplicación para ayudar a determinar el material y la solución de procesamiento adecuados.

Tanto si necesitas láminas estándar de fibra de vidrio epoxi G10, laminados de gran formato o componentes aislantes mecanizados con precisión, Yilong puede acompañarte en el proyecto desde la selección del material hasta la producción y la inspección final.
