Cuando los materiales aislantes se ven expuestos a altas temperaturas, tensiones eléctricas, humedad y cargas mecánicas, la selección de un laminado adecuado requiere algo más que una simple comparación del espesor y los valores eléctricos básicos. La lámina de vidrio con resina de silicona G7 está diseñada para aplicaciones en las que son importantes el aislamiento eléctrico a altas temperaturas, la resistencia mecánica y la resistencia al arco eléctrico.

En comparación con los laminados de vidrio epoxi de uso general, la resina de silicona reforzada con tejido de vidrio ofrece un equilibrio diferente de propiedades térmicas, eléctricas y mecánicas. Sin embargo, el material adecuado siempre debe seleccionarse en función de las condiciones reales de funcionamiento, y no solo por el nombre del material.

Este artículo explica los factores clave que hay que tener en cuenta a la hora de seleccionar el laminado de vidrio siliconado G7, incluyendo la selección de la resina y el tejido de vidrio, los requisitos de temperatura, el rendimiento eléctrico, la resistencia a la humedad, el mecanizado y las condiciones de aplicación.

¿Por qué elegir el laminado de vidrio y silicona para el aislamiento a altas temperaturas?

El rendimiento de un material aislante laminado depende tanto del sistema de resina como de la estructura de refuerzo. En el laminado de vidrio y silicona, la resina de silicona se combina con tejido de vidrio para formar un compuesto rígido con aislamiento eléctrico y soporte mecánico.

Rendimiento a altas temperaturas

La temperatura es uno de los primeros factores a tener en cuenta a la hora de seleccionar un laminado aislante. El laminado de vidrio y silicona Yilong G7 está diseñado para aplicaciones de aislamiento eléctrico a altas temperaturas y tiene una clase térmica de 220 °C.

Esto lo hace adecuado para equipos en los que el material aislante debe mantener sus propiedades funcionales en condiciones de funcionamiento a temperaturas elevadas. No obstante, la temperatura de servicio real admisible debe evaluarse teniendo en cuenta el entorno de aplicación, el tiempo de exposición, la carga mecánica y otros componentes del sistema de aislamiento.

Rendimiento del aislamiento eléctrico

El aislamiento eléctrico no viene determinado únicamente por la rigidez dieléctrica. Dependiendo de la aplicación, puede ser necesario tener en cuenta la rigidez dieléctrica, la resistencia de aislamiento, la resistencia al arco eléctrico y la resistencia al rastreo eléctrico.

Por lo tanto, en el caso de equipos de alta tensión o alta temperatura, el material debe evaluarse en función de los requisitos eléctricos reales de la aplicación, en lugar de seleccionarse únicamente según su grado nominal.

Resistencia mecánica

El refuerzo de tejido de vidrio proporciona la resistencia estructural necesaria para muchos componentes de aislamiento rígidos. Esto resulta especialmente importante cuando el laminado se utiliza como soporte, espaciador, barrera o componente aislante estructural, y no simplemente como barrera eléctrica.

Las propiedades mecánicas requeridas deben tenerse en cuenta junto con la temperatura. Un material que ofrece un buen rendimiento a temperatura ambiente puede comportarse de forma diferente cuando se expone de forma continua a temperaturas elevadas y cargas mecánicas.

¿En qué se diferencia la lámina de vidrio siliconado G7 de los laminados de vidrio de uso general?

Se desarrollan diferentes sistemas de resina para distintas condiciones de funcionamiento. Los laminados de vidrio epoxi, como el G10 y el FR-4, se utilizan ampliamente para el aislamiento eléctrico general, mientras que el laminado de vidrio de silicona se elige cuando la aplicación requiere una combinación de rendimiento a altas temperaturas y aislamiento eléctrico.

El sistema de resina es importante

La resina no es simplemente un aglutinante. Contribuye al comportamiento térmico, a las características eléctricas, a la resistencia a la humedad y a las propiedades de procesamiento del laminado acabado.

Por este motivo, comparar dos laminados de tejido de vidrio basándose únicamente en el contenido de vidrio o el espesor puede dar lugar a una evaluación incompleta. Deben tenerse en cuenta el sistema de resina, el proceso de curado y la estructura de refuerzo.

La estructura del tejido de vidrio también es importante

El tejido de fibra de vidrio proporciona refuerzo mecánico y contribuye a la estabilidad dimensional. La construcción del tejido, la impregnación con resina y la consolidación del laminado pueden influir en la uniformidad del material acabado.

En el caso de los componentes de aislamiento para altas temperaturas, la impregnación uniforme de la resina es especialmente importante, ya que los defectos internos o las zonas de unión débiles pueden afectar al rendimiento mecánico y eléctrico.

Cómo seleccionar la lámina de vidrio siliconado G7 para diferentes aplicaciones

La selección correcta debe partir de las condiciones reales de trabajo.

Aplicaciones a altas temperaturas

Para aplicaciones expuestas a temperaturas elevadas, se debe determinar en primer lugar la temperatura normal de funcionamiento, la temperatura máxima y la duración de la exposición. A continuación, se debe comparar la clase térmica del material aislante con el perfil de temperatura real del equipo.

Para un funcionamiento continuo a altas temperaturas, es importante evaluar la estabilidad térmica a largo plazo, en lugar de basarse únicamente en un valor de temperatura a corto plazo.

Aplicaciones eléctricas de alta tensión

En el caso de aplicaciones de alta tensión, deben tenerse en cuenta la rigidez dieléctrica y la resistencia de aislamiento, junto con la distancia de seguridad eléctrica requerida, la tensión de trabajo y las condiciones ambientales.

Si el componente está expuesto a riesgo de arco eléctrico o de rastreo, la resistencia al arco y la resistencia al rastreo también deben incluirse en la evaluación del material.

Entornos húmedos o exigentes

La humedad puede influir en el rendimiento eléctrico de muchos materiales aislantes. Cuando el equipo funciona en un entorno húmedo, se debe tener en cuenta la absorción de agua y el rendimiento eléctrico en condiciones de humedad a la hora de seleccionar el material.

También debe evaluarse el sistema de aislamiento completo, ya que los adhesivos, los recubrimientos, las uniones y los bordes mecanizados expuestos pueden influir en la resistencia final a la humedad del componente.

Consideraciones sobre el procesamiento y el mecanizado

La selección del material adecuado es solo una parte de lo que se necesita para lograr un rendimiento fiable. El proceso de mecanizado también puede afectar al componente aislante acabado.

Corte y taladrado

Durante el mecanizado, debe evitarse el calor localizado excesivo. La velocidad de corte, la velocidad de avance, el estado de la herramienta y las condiciones de refrigeración deben seleccionarse en función del espesor del material y de la operación de mecanizado.

Tras el taladrado, el corte o el fresado, deben inspeccionarse las superficies y los bordes mecanizados para garantizar que no haya rebabas excesivas, grietas ni defectos visibles que puedan afectar al montaje o al rendimiento del aislamiento.

Tratamiento de los bordes

En el caso de los componentes utilizados en entornos húmedos o con elevadas exigencias eléctricas, los bordes expuestos pueden requerir un tratamiento adecuado en función de la aplicación. Se debe comprobar la compatibilidad de cualquier recubrimiento, adhesivo o material de sellado con el laminado de vidrio de silicona y con la temperatura de funcionamiento requerida.

Por lo tanto, deben tenerse en cuenta los requisitos de mecanizado antes de adquirir el material, especialmente cuando el componente final requiera orificios taladrados, ranuras, perfiles fresados o tolerancias dimensionales estrictas.

No pase por alto los materiales de apoyo

El laminado en sí mismo es solo una parte de un sistema de aislamiento. Los adhesivos, recubrimientos, elementos de fijación y otros materiales circundantes también deben ser compatibles con las condiciones de funcionamiento.

Adhesivos para altas temperaturas

Si el laminado se une a otro componente, el adhesivo debe tener una resistencia térmica adecuada y propiedades de aislamiento eléctrico suficientes para la aplicación prevista.

El uso de un adhesivo con una resistencia térmica significativamente inferior puede convertirse en un punto débil en un sistema de aislamiento para altas temperaturas que, por lo demás, sería adecuado.

Recubrimientos aislantes y protección de superficies

Cuando se requiera una protección adicional de la superficie, el recubrimiento debe ser compatible con el laminado y con el entorno de funcionamiento real. Se deben tener en cuenta conjuntamente la adhesión, la resistencia a la temperatura y las propiedades eléctricas.

Esto es especialmente importante en el caso de componentes expuestos a humedad, contaminación o estrés eléctrico.

Un proceso práctico de selección

Se puede organizar un proceso práctico de selección de materiales en torno a varias preguntas.

Paso 1: Definir el entorno de funcionamiento

Determine la temperatura de funcionamiento normal, la temperatura máxima, la humedad, la tensión eléctrica, la carga mecánica y la posible exposición a productos químicos u otros medios.

Paso 2: Identificar las propiedades requeridas del material

En función de estas condiciones, determine si la aplicación requiere rendimiento a altas temperaturas, rigidez dieléctrica, resistencia de aislamiento, resistencia al arco eléctrico, resistencia al rastreo, resistencia mecánica o una combinación de estas propiedades.

Paso 3: Confirmar los requisitos del material y de ensayo

El laminado seleccionado debe comprobarse según las especificaciones técnicas y los requisitos de ensayo pertinentes. En el caso de los componentes críticos de aislamiento eléctrico, deben revisarse los certificados de los materiales y los datos de ensayo junto con los requisitos técnicos del cliente.

Paso 4: Tener en cuenta el componente mecanizado final

Antes de seleccionar el material, deben tenerse en cuenta las dimensiones requeridas, los orificios, las ranuras, el acabado superficial y las tolerancias. Esto ayuda a garantizar que el laminado seleccionado pueda transformarse en el componente requerido sin crear dificultades de fabricación innecesarias.

Lámina de vidrio siliconado Yilong G7 para aislamiento eléctrico a alta temperatura

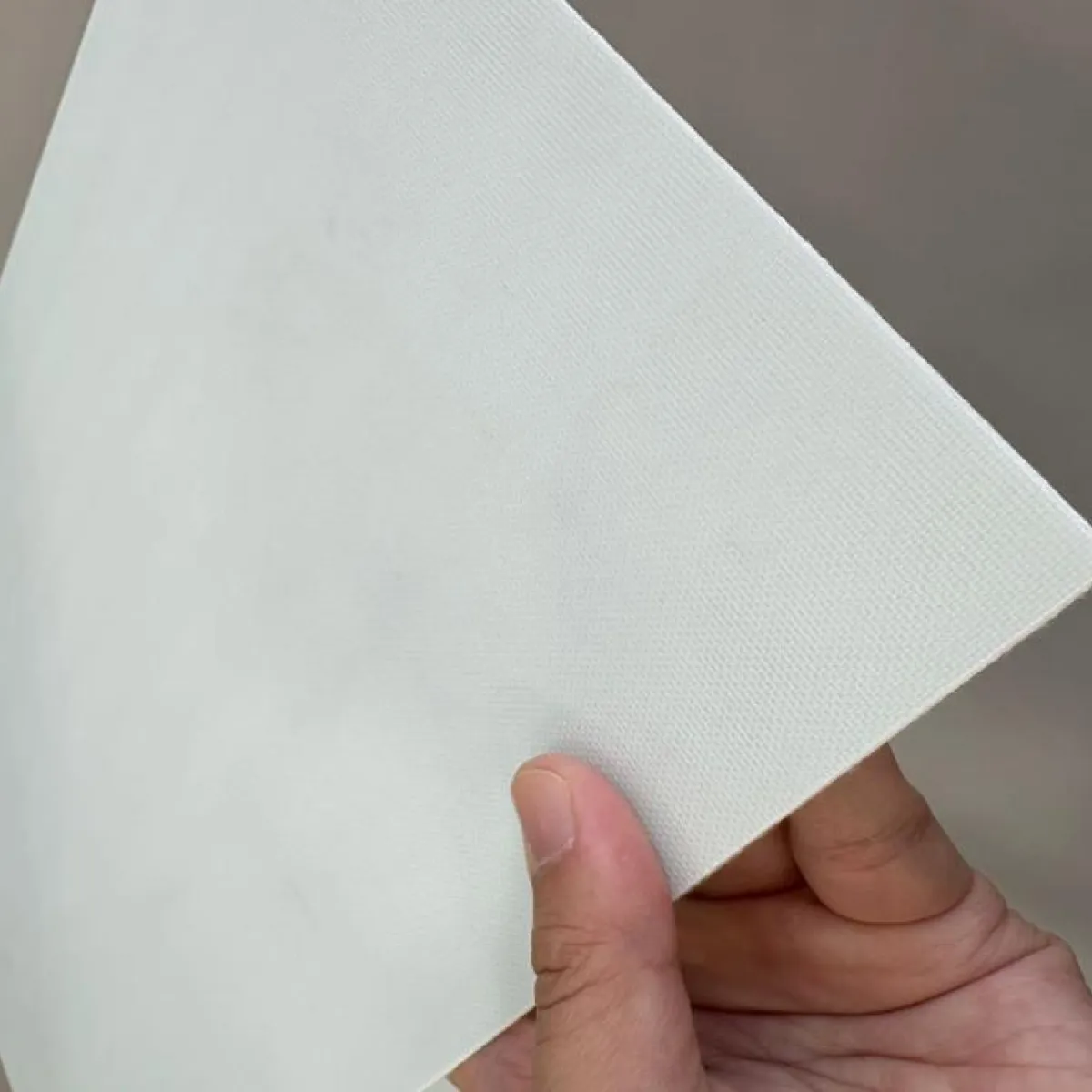

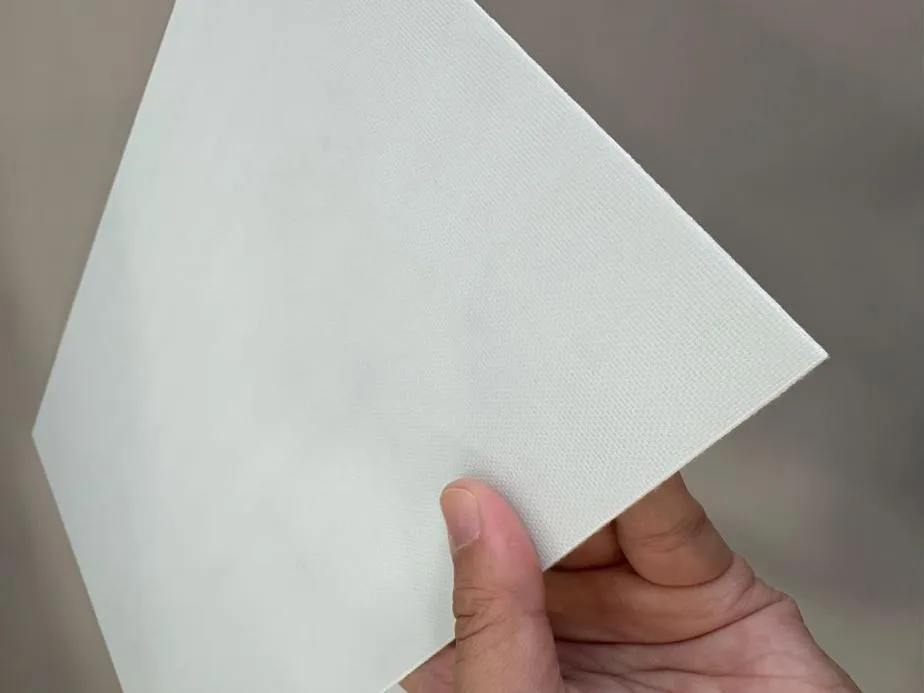

Yilong INSULATION fabrica la lámina de vidrio siliconado G7 utilizando resina de silicona reforzada con tejido de fibra de vidrio. El material está diseñado para aplicaciones de aislamiento eléctrico a alta temperatura y está clasificado como material de clase C para 220 °C. Además, ofrece características ignífugas y de resistencia al arco eléctrico para aplicaciones que requieran protección eléctrica adicional.

El material puede suministrarse para su posterior mecanizado en componentes estructurales aislantes según los planos del cliente y los requisitos de la aplicación. A la hora de seleccionar el espesor y las especificaciones adecuadas, Yilong puede evaluar la temperatura de funcionamiento, los requisitos eléctricos, las dimensiones y las condiciones de mecanizado del cliente.

Para obtener especificaciones técnicas, asesoramiento sobre la selección de materiales o componentes aislantes a medida, póngase en contacto con Yilong INSULATION.
