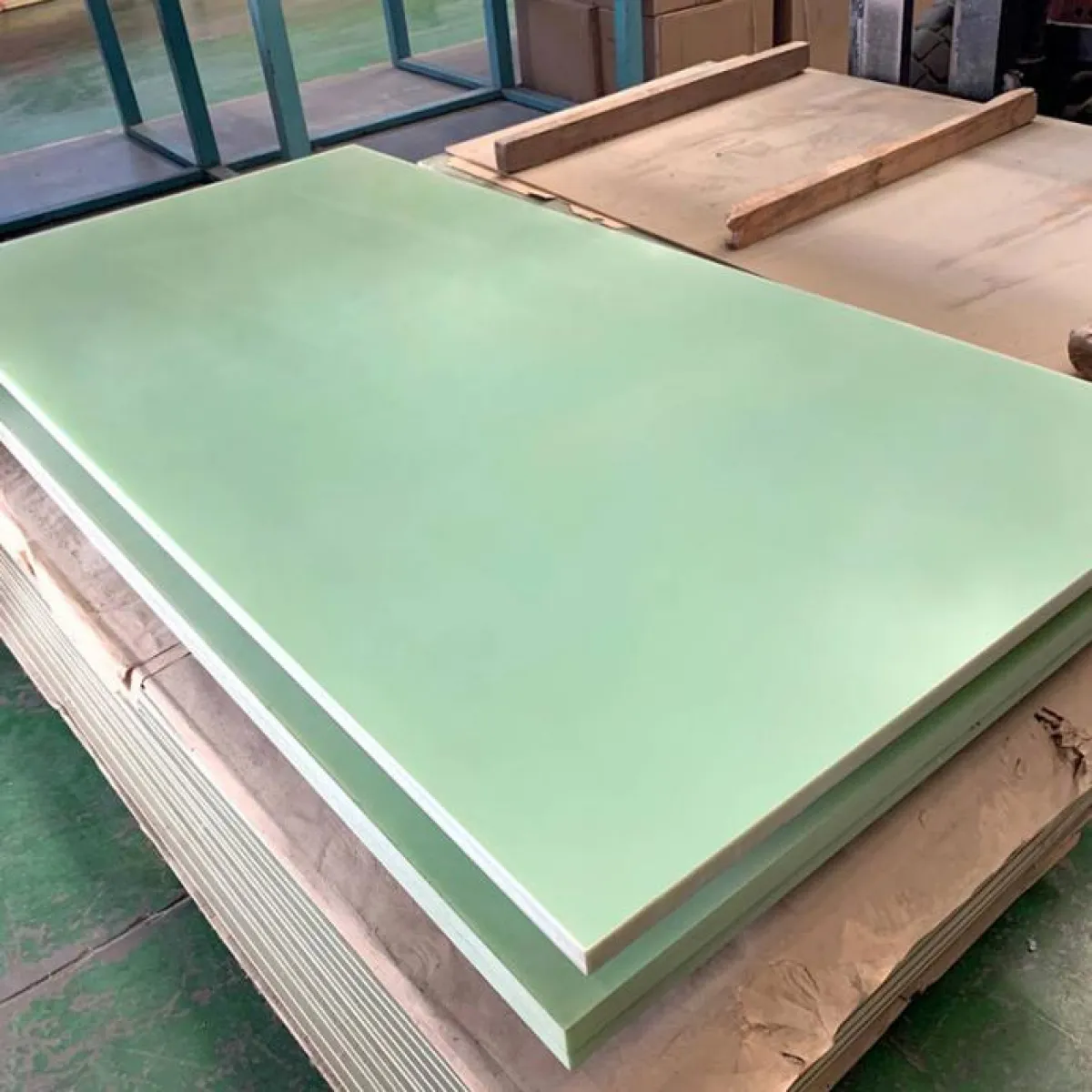

El laminado de vidrio epoxi G10 CR se utiliza específicamente para el aislamiento eléctrico criogénico, bloques aislantes, separadores y componentes de soporte estructural. Gracias a su combinación de resistencia mecánica, aislamiento eléctrico y estabilidad dimensional, el G10 CR resulta muy adecuado para aplicaciones exigentes a baja temperatura y criogénicas.

Sin embargo, seleccionar un material de aislamiento criogénico basándose únicamente en sus propiedades estándar puede no ser suficiente. En condiciones reales de uso, la inmersión continua, las cargas mecánicas concentradas, los ciclos térmicos, la humedad y una instalación inadecuada pueden afectar al rendimiento y a la vida útil de los componentes de aislamiento.

¿Cuándo pueden utilizarse incorrectamente los componentes aislantes de G10 CR?

Una preocupación habitual es la exposición continua al nitrógeno líquido. El contacto a corto plazo con el nitrógeno líquido no equivale necesariamente a una inmersión prolongada a aproximadamente -196 °C. Para un servicio criogénico permanente, la estabilidad dimensional, la contracción térmica, la resistencia mecánica y el comportamiento ante los ciclos térmicos deben evaluarse en las condiciones reales de funcionamiento.

La carga mecánica es otra consideración importante. El G10 CR ofrece una alta resistencia mecánica a bajas temperaturas, pero el rendimiento de un bloque aislante o de un componente de soporte también depende de su geometría, la orientación de las fibras, el método de fijación y la distribución de la carga. Cuando se utilizan en zonas sometidas a cargas elevadas o a vibraciones frecuentes, deben tenerse en cuenta la concentración de tensiones y las cargas repetidas durante el diseño de los componentes.

También debe evaluarse la exposición química. Cuando los componentes aislantes se exponen simultáneamente a fluidos criogénicos, lubricantes u otros productos químicos, debe verificarse la compatibilidad de los materiales con el entorno operativo específico. Es posible que el comportamiento en condiciones criogénicas secas no refleje directamente el comportamiento a largo plazo en un entorno con medios combinados.

¿Por qué requiere el rendimiento a bajas temperaturas una atención especial?

El comportamiento del G10 CR a temperaturas criogénicas se ve influido por el choque térmico, la estructura del laminado y la carga mecánica.

El enfriamiento rápido desde la temperatura ambiente hasta temperaturas criogénicas puede generar tensiones térmicas, ya que el laminado responde de forma diferente a los cambios de temperatura en distintas direcciones. El espesor, el sistema de resina, la estructura de fibra de vidrio y la velocidad de enfriamiento pueden influir en el rendimiento real del componente.

Al ser un laminado reforzado con fibra de vidrio, el G10 CR presenta propiedades mecánicas y térmicas que dependen de la dirección. Por lo tanto, se debe tener en cuenta la orientación de las fibras al diseñar bloques aislantes, espaciadores y componentes de soporte para cargas no uniformes o concentradas.

A temperaturas criogénicas, el material suele volverse más rígido y menos dúctil. Esto no lo hace inadecuado para aplicaciones a baja temperatura, pero es necesario evaluar adecuadamente la geometría del componente, la concentración de tensiones y la presión de fijación, en lugar de basarse únicamente en los datos a temperatura ambiente.

Para aplicaciones exigentes, los ensayos en ciclos de temperatura reales pueden proporcionar una base más fiable para la selección del material que la mera comparación de las especificaciones a temperatura ambiente.

La instalación puede afectar al rendimiento del aislamiento criogénico

Incluso cuando se ha seleccionado el material de aislamiento criogénico adecuado, el sistema de instalación puede influir en el rendimiento final del componente.

Los elementos de fijación metálicos son un ejemplo. Las diferencias en la contracción térmica entre el laminado y los elementos metálicos pueden alterar la fuerza de sujeción durante los ciclos de enfriamiento y calentamiento. Si el sistema de fijación no está correctamente diseñado, pueden producirse tensiones locales excesivas o movimientos del componente.

Los materiales de sellado también requieren atención. Los adhesivos o selladores convencionales pueden volverse quebradizos a temperaturas muy bajas. Por lo tanto, para los equipos criogénicos, los selladores y adhesivos deben seleccionarse en función del rango de temperatura real y de las condiciones de exposición.

La humedad es otro factor que no debe pasarse por alto. En almacenes frigoríficos y otros entornos con alta humedad, la entrada de humedad puede afectar al rendimiento del aislamiento eléctrico. Un sellado y una protección adecuados de los bordes mecanizados y las zonas de conexión pueden ayudar a mejorar la fiabilidad a largo plazo.

El par de apriete también debe controlarse adecuadamente durante la instalación y el mantenimiento. Una precarga insuficiente o excesiva puede provocar movimientos o tensiones excesivas en el componente aislante, especialmente cuando el conjunto está expuesto a cambios repetidos de temperatura.

Cómo reducir los riesgos del aislamiento criogénico

Para aplicaciones críticas a baja temperatura, el material debe evaluarse como parte del sistema de aislamiento completo y no como una especificación individual.

Un proceso de validación práctico debe tener en cuenta el material, los datos de ensayos a baja temperatura, el diseño de los componentes, el sistema de fijación y el montaje final en condiciones de funcionamiento simuladas.

En el caso de las aplicaciones con nitrógeno líquido, debe prestarse especial atención a la estabilidad dimensional a largo plazo y al comportamiento mecánico a aproximadamente -196 °C. Para equipos que funcionan de forma continua a temperaturas comprendidas entre -40 °C y -50 °C, los ciclos térmicos, las cargas mecánicas, la protección contra la humedad y el rendimiento del sellado pueden cobrar mayor importancia.

La clave está en adaptar el material aislante y el componente mecanizado a las condiciones reales de servicio, en lugar de seleccionar un material basándose en una única especificación.

Componentes aislantes de G10 CR para aplicaciones criogénicas

El G10 CR es una opción fiable para numerosas aplicaciones de aislamiento eléctrico criogénico y de soporte estructural en las que se requiere una alta resistencia mecánica y un rendimiento de aislamiento estable. Puede mecanizarse para fabricar bloques aislantes, separadores, arandelas, soportes y otros componentes aislantes de precisión a medida, según planos o muestras.

Yilong suministra laminados de vidrio epoxi G10 CR y componentes aislantes mecanizados con CNC a medida para aplicaciones eléctricas, industriales y criogénicas. Gracias a sus capacidades internas de fabricación y mecanizado, Yilong presta apoyo a los clientes desde la selección de materiales y el desarrollo de muestras hasta la producción a medida.

Para obtener datos técnicos, muestras o componentes aislantes G10 CR a medida, póngase en contacto con Yilong.
