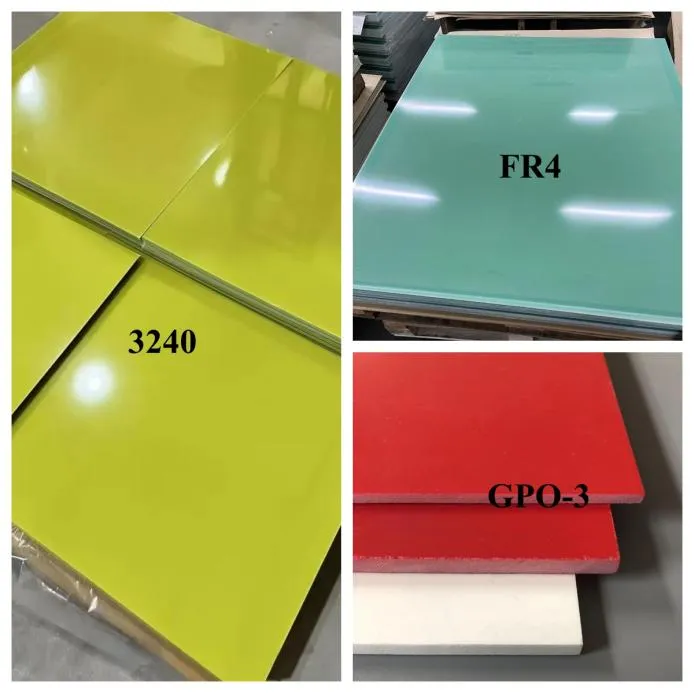

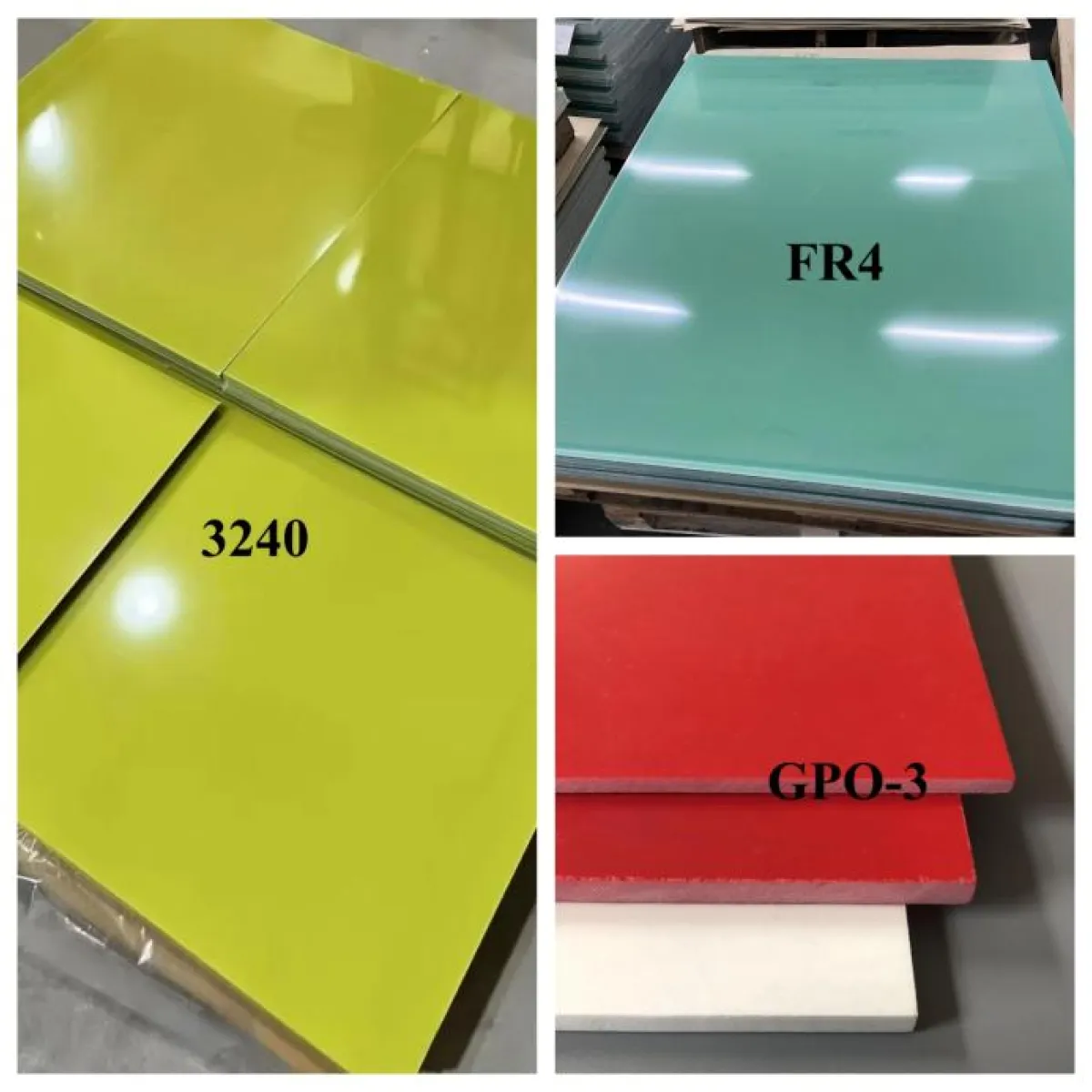

La elección del material de aislamiento eléctrico adecuado es fundamental para garantizar un funcionamiento fiable en motores, transformadores, aparamenta y otros equipos eléctricos. Entre los materiales más utilizados se encuentran el laminado de vidrio epoxi 3240, el FR-4 y el GPO-3. Aunque todos ellos se emplean para el aislamiento eléctrico, sus sistemas de resina, resistencia al fuego, rendimiento térmico, propiedades mecánicas y ámbitos de aplicación son diferentes.

Comprender estas diferencias puede ayudar a los ingenieros y compradores a seleccionar el material aislante más adecuado para sus condiciones de funcionamiento específicas.

Laminado de vidrio epoxi 3240

El 3240 es un laminado de tela de vidrio epoxi muy utilizado, que se corresponde con el EPGC201 en la clasificación de materiales de la IEC. Se fabrica a partir de tela de vidrio reforzada con resina epoxi y se utiliza habitualmente para el aislamiento eléctrico y en componentes estructurales.

En comparación con el FR-4 y el GPO-3, el 3240 suele ser una opción más económica. Ofrece una buena resistencia mecánica, estabilidad dimensional y aislamiento eléctrico, con una resistencia típica a la temperatura a largo plazo de unos 155 °C, dependiendo del grado específico y de la norma aplicable.

Sin embargo, el 3240 estándar no ofrece de por sí el mismo nivel de retardancia de llama que el FR-4 o el GPO-3. Por lo tanto, resulta más adecuado para aplicaciones en las que una alta resistencia al fuego no sea un requisito primordial.

Laminado de vidrio epoxi FR-4

El FR-4 es un laminado de fibra de vidrio epoxi con propiedades ignífugas, que suele cumplir con el nivel de rendimiento UL94 V-0. Se utiliza ampliamente como material base para placas de circuitos impresos y también para componentes de aislamiento eléctrico.

En comparación con el 3240 estándar, el FR-4 suele ofrecer una mejor resistencia al fuego, estabilidad dimensional y rendimiento eléctrico. Las temperaturas típicas de funcionamiento continuo oscilan entre 130 y 155 °C, dependiendo del sistema de resina y del grado. También hay disponibles opciones de FR-4 sin halógenos para aplicaciones con requisitos medioambientales específicos.

El FR-4 se suele elegir para aplicaciones en las que la resistencia al fuego y un rendimiento eléctrico estable son más importantes que el menor coste del material.

Placa aislante GPO-3

El GPO-3, también conocido como laminado GPO-3 o UPGM-203, es un material rígido de aislamiento eléctrico basado en resina de poliéster insaturada reforzada con malla de fibra de vidrio. Se fabrica mediante un proceso de moldeo a alta presión y se utiliza ampliamente en equipos eléctricos que requieren una alta rigidez dieléctrica, resistencia al arco eléctrico y resistencia al fuego.

El GPO-3 está disponible en espesores que van desde aproximadamente 0,8 mm hasta 100 mm, con tamaños de lámina habituales como 914 × 1828 mm y 1220 × 2440 mm. Los colores típicos son el blanco y el marrón rojizo.

Dependiendo del tipo específico, el GPO-3 puede ofrecer resistencia al fuego según la norma UL94 V-0, alta rigidez dieléctrica y un rendimiento de aislamiento estable en entornos húmedos. Su rango de temperaturas varía según el tipo y la aplicación, y algunos tipos ofrecen una resistencia térmica de hasta aproximadamente 210 °C.

El GPO-3 también se puede perforar, taladrar, mecanizar y, en el caso de los grados y aplicaciones adecuados, cortar con láser. Se utiliza ampliamente para barreras de fase, componentes de conductos de arco, piezas de aislamiento de motores, componentes de aparatos de conmutación y otras aplicaciones estructurales eléctricas.

Rendimiento

3240

FR-4

GPO-3

Resistencia al fuego

Limitada; los grados estándar no están diseñados principalmente para ofrecer resistencia al fuego

Excelente; muchos grados cumplen la norma UL94 V-0

Excelente; muchos grados cumplen con la norma UL94 V-0, con opciones sin halógenos

Aislamiento eléctrico / Resistencia al arco

Buen aislamiento eléctrico; resistencia moderada al arco

Buena estabilidad eléctrica y aislamiento

Excelente resistencia dieléctrica y al arco

Resistencia mecánica

Elevada; buena estabilidad dimensional

Muy alta; excelente resistencia al impacto y rendimiento mecánico

Elevada; rígido y resistente a los daños mecánicos

Resistencia a la temperatura

Moderada; normalmente hasta unos 155 °C

De moderada a alta; normalmente entre 130 y 155 °C, dependiendo del grado

Alta; aproximadamente entre 120 y 210 °C, dependiendo del grado

Resistencia a la humedad

Moderada; la absorción de agua suele situarse en torno al 0,2 %

Moderada; la humedad puede afectar al rendimiento, dependiendo del grado

Excelente; rendimiento de aislamiento estable en entornos húmedos

Opciones medioambientales

Los grados estándar pueden contener componentes halogenados

Hay disponibles opciones sin halógenos; se suelen elegir para aplicaciones que cumplen con la directiva RoHS

Hay opciones sin halógenos disponibles para determinados grados

Coste relativo

Bajo

De medio a alto

Medio

¿Qué material de aislamiento eléctrico deberías elegir?

No existe un único material aislante que sea el mejor para todas las aplicaciones.

El 3240 es una opción práctica y rentable para el aislamiento eléctrico general en el que no se requiere una alta resistencia al fuego.

El FR-4 resulta más adecuado cuando son importantes la resistencia al fuego, la estabilidad dimensional y un rendimiento eléctrico fiable, especialmente en aplicaciones electrónicas y eléctricas.

El GPO-3 es una opción sólida para aplicaciones que requieren una combinación de alta rigidez dieléctrica, resistencia al fuego, resistencia al arco eléctrico, resistencia mecánica y buen rendimiento en entornos húmedos.

La selección final debe basarse en la temperatura de funcionamiento real, la tensión, la carga mecánica, la humedad, los requisitos de resistencia al fuego y el método de procesamiento, y no únicamente en el coste del material.

Materiales de aislamiento eléctrico Yilong

Yilong suministra laminados de vidrio epoxi 3240, placas aislantes FR-4 y GPO-3, así como componentes de aislamiento eléctrico mecanizados a medida. Los materiales pueden suministrarse en tamaños de lámina estándar y espesores personalizados, con mecanizado CNC, taladrado, corte y otros procesos disponibles según los planos del cliente y los requisitos de la aplicación.

Para la selección de materiales, datos técnicos, muestras o componentes aislantes a medida, póngase en contacto con Yilong.
