Si estás luchando para elegir entre varios materiales de aislamiento eléctrico, este guía compara cinco hojas de aislamiento laminadas comúnmente utilizadas: 3240 hoja de epoxi, hoja de vidrio de FR4, hoja de bádminton, hoja de algodón de celulosa y hoja de papel fenólico, ayudándote a identificar rápidamente el material más adecuado para tu aplicación.
Grade: 3240
Full Name: Hoja de vidrio impregnado de epóxi y cartón enmarañado
Color: Tipicamente amarillo o verde aguamarina; también se pueden obtener en color negro y otros colores
Tamaños estándar: 1000 mm × 2000 mm, 1220 mm × 2440 mm, etc.
Alcance de la anchura: 0.5 mm – 100 mm
Fabricado a partir de una telaraña de vidrio impregnada con resina epoxírica bajo calor y presión. 3240 Hoja epoxírica ofrece excelentes propiedades de aislamiento eléctrico, alta resistencia mecánica, buena resistencia química y un buen rendimiento dimensional. Pertenece a la clasificación termal F de aislamiento (155°C) y mantiene prestaciones mecánicas confiables bajo condiciones de temperaturas altas.
3240 epoxi sheet se utiliza ampliamente para aislamiento eléctrico en componentes estructurales, entornos de transformadores y aceite de transformadores, motores y generadores eléctricos, cabinas de interruptores y cabinas de distribución, tableros de apoyo para el taladrado de PCB, tableros de prepresión para molde, y varias partes de aislamiento industrial.
Grade: G10 / EPGC201
Full Name: High Pressure Epoxy Glass Cloth Laminated Sheet
Color: Yellow, green, black, etc.
Standard Sizes: 1220 mm × 2440 mm, 1000 mm × 2000 mm, etc.
Thickness Range: 0.1 mm – 100 mm
G10 es un estandar internacional de epoxi para telas de vidrio definido bajo los sistemas IEC/EN, que corresponde al EPGC201. Se produce a partir de telas de vidrio continuas impregnadas con resina epoxi sometidas a alta presión.
G10 ofrece:
Alta resistencia mecánica
Excelentes prestaciones de aislamiento eléctrico
Buena resistencia a la humedad
Prestaciones estables ante variaciones de humedad y temperatura
Buena estabilidad dimensional
En comparación con el epóxico general 3240 hoja, el G10 está más estrictamente estandarizado en los mercados internacionales y se utiliza ampliamente en aplicaciones industriales orientadas a la exportación.
Las aplicaciones típicas incluyen partes estructurales de aislamiento eléctrico, placas de soporte de PCB, componentes de aislamiento para equipos eléctricos, soportes mecánicos, partes de aislamiento para el sector aéreo y marítimo, y ensamblajes industriales de precisión.
Grade: FR4, EPGC202
Full Name: Hoja de vidrio de epóxi reforzado con fibra de vidrio retrágrafo al fuego
Color: Amarillo, verde, negro y colores personalizados
Tamaños estándar: 1220 mm × 2440 mm, 1000 mm × 2000 mm, etc.
Alcance de la anchura: 0.1 mm – 50 mm
Hoja de vidrioFR4 se produce a partir de un tejido de hilo de vidrio reforzado con una resina epoxírica. Tiene una excelente resistencia mecánica, propiedades dielectricas superiores, buena resistencia al calor, excelente resistencia a la humedad y un buen rendimiento antropflamante. También se clasifica como aislamiento de clase termal B (130°C), manteniendo una alta resistencia mecánica incluso a temperaturas cercanas a 130°C.
El yeso de vidrio FR4 se utiliza comúnmente en placas de circuito impreso, soportes de placas de circuito impreso mult capas, componentes de aislamiento eléctrico y electrónico, placas deyeso de vidrio para placas de circuito flexible, pallets para soldadura por onda, instalaciones de aislamiento a alta temperatura y equipos eléctricos y motores.
Grade: 3722, 3723, 3724, 3725, etc.
NEMA Standard: C, CE, L, LE
IEC Standard: PFCC201, PFCC202, PFCC203, PFCC204, PFCC305.
Full Name: Cartón Celulósico Fénolico Laminado
Color: Rojizo marrón o negro
Standard Sizes: 1000 mm × 2000 mm, 1220 mm × 2440 mm, etc.
Thickness Range: 1 mm – 50 mm
El cartón de lana fenólica se obtiene impregnando la tela de lana con resina fenólica sometida a presión y calor. Ofrece buenas propiedades de aislamiento eléctrico, gran resistencia mecánica, excelente dureza, buena resistencia al desgaste y buena terminabilidad, con una resistencia al impacto relativa alta en comparación con el cartón de papel fenólico.
Se utiliza comúnmente en la aislación eléctrica de partes estructurales, interruptores y componentes de cabinos, tableros de terminales, partes mecánicas resistentes al desgaste, engranajes, retenedores de rodillos y sistemas de aislamiento mecánico de motores.
Grade: PFCP201, PFCP202, PFCP203, PFCP206, etc.
Full Name: Hoja de papel fenólico laminado
Color: Orange-red o black
Standard Sizes: 1000 mm × 2000 mm, 1220 mm × 2440 mm, etc.
Thickness Range: 1 mm – 50 mm
El cartón de bakaite se fabrica a partir de papel aislante impregnado con resina fenólica. Proporciona buena resistencia mecánica, aislamiento eléctrico confiable, buena resistencia al calor
Se utiliza ampliamente en componentes de aislamiento eléctrico, partes de aislamiento de transformadores, tableros de repoyo para el taladrado de PCB, cajones de distribución, equipos de interruptores, moldeados, placas de herramientas y aplicaciones generales de equipos eléctricos y mecánicos.
Grade: X, XX, XXX, XP, PFCP201, PFCP202, PFCP203, etc.
Full Name: Hoja laminada de papel fenólico
Color: marrón, naranja-rojo o negro
Standard Sizes: 1000 mm × 2000 mm, 1220 mm × 2440 mm, etc.
Thickness Range: 0.5 mm – 50 mm
El cartón impregnado fenólico se obtiene de una hoja de papel aislante impregnada con resina fenólica. Ofrece una buena aislación eléctrica, terminación de superficie suave, facilidad de mecanizado, relación calidad-precio y un rendimiento dielectrico estable, con una resistencia mecánica moderada.
Se utiliza ampliamente en partes de aislamiento eléctrico, equipos eléctricos de bajo voltaje, interruptores y tomacables, tableros terminales, painéis instrumentales, aislantes espaciadores, tuercas y aplicaciones generales de aislamiento industrial.
|
Material |
Base Material |
Resistencia a altas temperaturas |
Principal ventaja |
|
3240 epoxi sheet |
Vidrio impregnado + epóxi resin fenólico |
Clase F (155°C) |
Excepcional rendimiento global |
|
G10 Hoja de vidrio |
Vidrio + Epoxy Resina |
Clase B (130°C) |
Excellent in mechanical and electrical Moisture resistance |
|
Hoja de vidrio de FR4 |
Vidrio + Epoxy Resina |
Clase B (130°C) |
Resistente al fuego y al agua |
|
Hoja de Bakelite |
Papel aislante + resina fenólica |
Clase E (120°C) |
Económico y fácil mecanizado |
|
Phenolic Cotton Cloth Laminate |
Cuerpo de algodón + Emaíl fenólico |
Clase E (120°C) |
Excellent toughness and machinability |
|
Papel impregnado fenólico en lámina |
Papel aislante + resina fenólica |
Clase E (120°C) |
Solución asequible de aislamiento |
YILONG se dedica a los materiales aislantes y a las partes aislantes talladas por computadora, incluyendo hojas de vidrio epólico, láminas FR4, materiales G10/G11, láminas fenólicas y componentes tallados a medida. Con control de calidad estable, capacidad de tallado preciso y experiencia en exportación, YILONG proporciona soluciones de aislamiento confiables para aplicaciones eléctricas, electrónicas, mecánicas e industriales en todo el mundo. Por favor, contacte con nosotros para más información.
WhatsApp: 86 15866869385

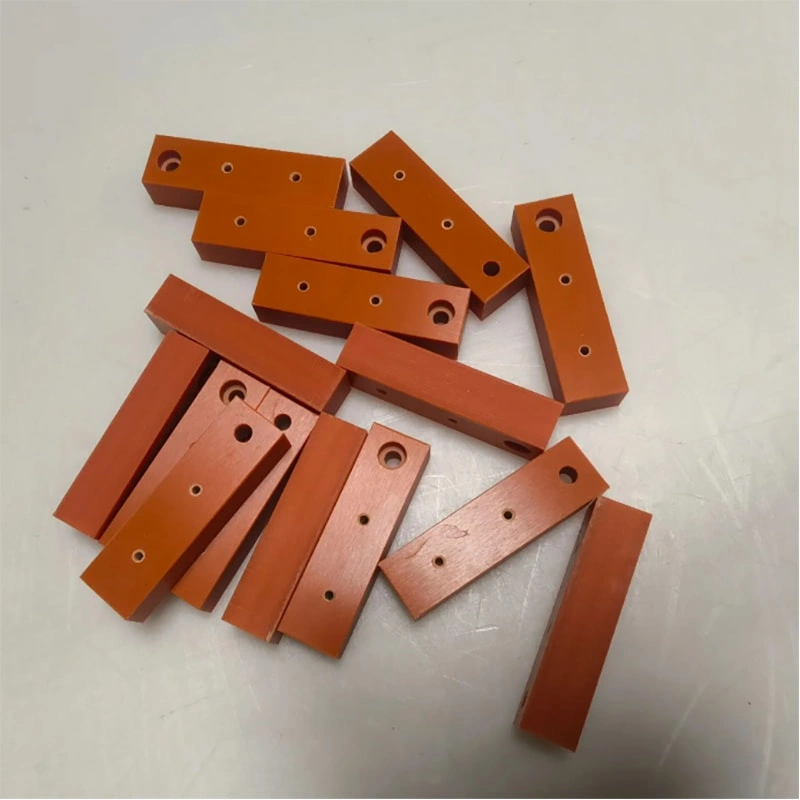

La hoja de bakélite, también conocida como hoja impregnada de papel fenólico, se fabrica con papel de yeso de alta calidad y papel de linteres de algodón como materiales reforzantes. Estos soportes se impregnan con resina fenólica producida a partir de materias primas sintéticas petroquímicas de alta pureza y se procesan mediante laminación mediante calor y presión.

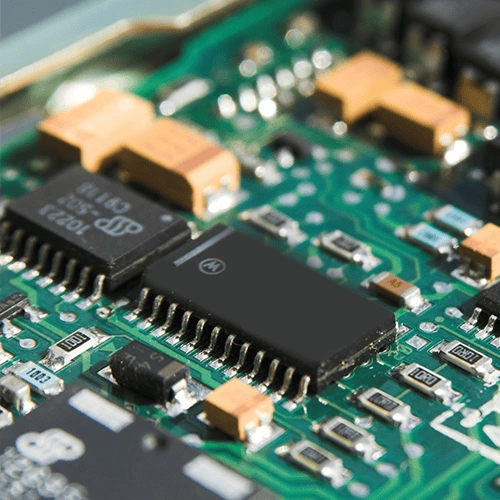

La resistencia eléctrica es el recíproco de la conductancia y la resistividad se refiere a la resistencia por unidad de volumen de un material. Menor es la conductividad de un material, mayor será su resistencia. Para los materiales de aislamiento eléctrico, siempre se prefiere una mayor resistividad. Una mayor resistividad indica mejor rendimiento del aislamiento y menor corriente de escape bajo estrés eléctrico.

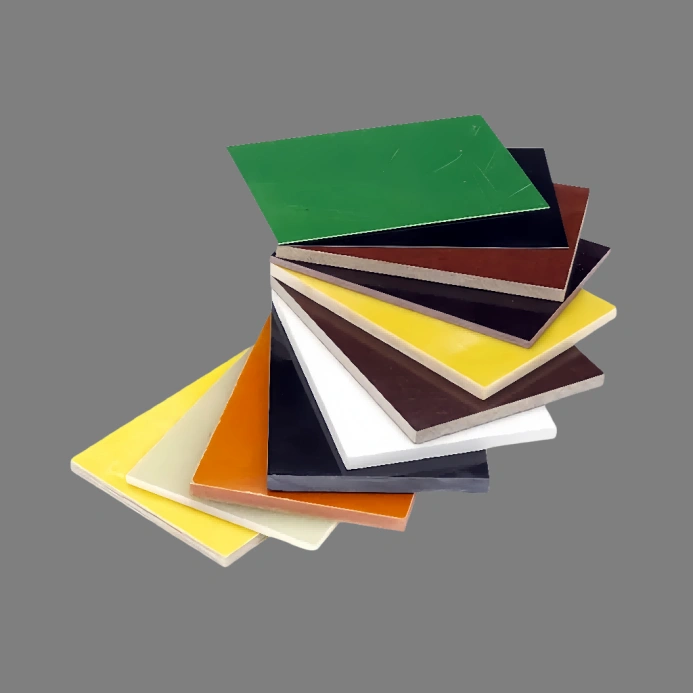

Si estás luchando para elegir entre varios materiales de aislamiento eléctrico, este guía compara cinco hojas de aislamiento laminadas comúnmente utilizadas: 3240 hoja de epoxi, hoja de vidrio de FR4, hoja de bádminton, hoja de algodón de celulosa y hoja de papel fenólico, ayudándote a identificar rápidamente el material más adecuado para tu aplicación.
