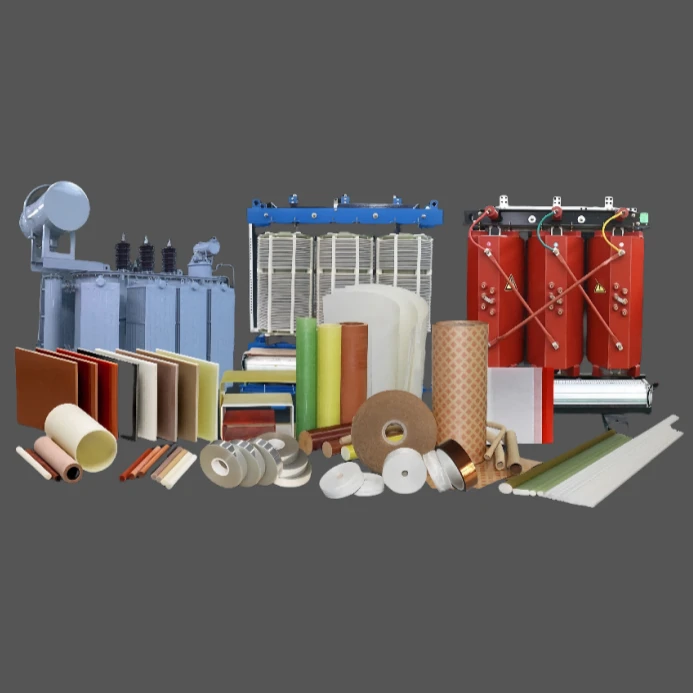

Los materiales de aislamiento eléctrico son componentes fundamentales en la fabricación y operación de equipos eléctricos y electrónicos. Según los estándares nacionales de clasificación, los materiales de aislamiento se dividen systematicamente en siete series principales. YILONG, líder en soluciones de aislamiento avanzado, presenta esta visión general de cada una de las series para apoyar a los profesionales de la industria en la selección de los materiales óptimos para sus aplicaciones.
Esta categoría abarca una amplia variedad de formulaciones destinadas a proporcionar una excelente aislación eléctrica mediante impregnación y recubrimiento. Los productos clave incluyen:
l 1032 Algodón y Laca
l 1730 Laminación de cableado enlame
Los esmaltes impregnantes están disponibles en variantes con disolvente y sin disolvente y se utilizan principalmente para inmersar los bobines en motores y transformadores. Una vez curados, forman un film aislante continuo y duradero que llena los huecos y reforza la integridad estructural.
El enuresado de cable sirve como la capa de aislamiento principal para los conductores de cable, ofreciendo una adherencia excelente, resistencia al abrillantamiento, elasticidad y propiedades eléctricas, junto con resistencia a disolventes y al calor — todo sin corrosionar el conductor.
Los productos adicionales incluyen esmaltes para varnishes destinados a las láminas de acero siliconado y componentes de bobinas impregnadas, que forman capas de aislamiento críticas en la maquinaria eléctrica.
Si bien la demanda de barnices es sustanciala debido a su papel indispensable, YILONG reconoce los desafíos ambientales asociados a su producción y aplicación y continúa buscando soluciones más ecológicas.
Los materiales de fiber impregnated son integrales para reforzar las estructuras de aislamiento, proporcionando tanto la fuerza mecánica como la resistencia eléctrica. Los productos típicos incluyen:
l 2450 Varnished con Silicón Glass Cloth
l XU2110 Papel aislante punteado con diamantes
l DMD Epoxy Resin Impregnated Materials
2.1 Varnished glass fabric with silicone (Type 2450)
Fabricado a partir de telas de vidrio no alcalino de calidad eléctrica impregnadas con una清漆，这种产品具有出色的耐热性（热等级H）、机械耐用性、介电强度和耐油性。它非常适合用作变压器衬里的绝缘材料，卷材宽度有15、20和25毫米可供选择，可根据客户要求定制。该产品符合标准JBT 8148.1-1999。
2.2 Cartón de Isolante Puntillado (Tipo XU2110)
This insulation paper features a quilted structure coated with modified epoxy resin, primarily employed as inter-layer insulation within oil-immersed transformers to ensure long-term mechanical stability and electrical insulation.
2.3 DMD EPOXIDE RESIN IMPregnated Material
Hecho con una resina epoxística modificada de tipo F curada al horno, este material posee larga vida en estante, temperaturas de curado bajas y tiempos de curado rápidos. Post-curado, muestra una superior aislación eléctrica, adherencia y resistencia al calor (clase térmica F). Es adecuado para aislamiento de espiras de cobre o aluminio en transformadores de tipo seco, motores de clase B y F y aislamiento en los slots eléctricos.
Los productos laminados abarcan hojas, tubos y varillas, ofreciendo excelentes propiedades mecánicas e eléctricas de aislamiento para una amplia gama de aplicaciones. Los principales productos de YILONG son:
l 3240 Epoxy Resin Fiberglass Laminated Sheet
l XU-250 Hoja laminada de fenil
l Tubo laminado con resina epoxírica 3640
l XU-380 Laminado de telas de algodón fenólico
l 3520 Tubo de papel laminado
l 3725 Laminado de algodón tejido varilla
l 3840 Epoxy Resin Laminated Rod
3.1 3240 Epoxy Resin Fiberglass Laminated Sheet
This sheet features a smooth, bubble-free surface with permissible minor defects that do not compromise functionality (e.g., scratches, dents). It conforms to GB/T1303.1-1998 and is available in natural, black, red, or green colors. The product excels in mechanical strength at moderate temperatures and maintains electrical insulation stability under high humidity and temperature. Thickness ranges from 0.5 to 50 mm, with custom thicker options available. Typical uses include machined insulation parts for electrical and mechanical applications.
3.2 3640 Epoxy Resin Fiberglass Laminated Tube
Producido a partir de telas de vidrio no alcalinos impregnadas con resina epoxi-fenólica, este tubo es conocido por su alta resistencia mecánica, resistencia al calor y excelentes propiedades dielectricas. Es adecuado para entornos húmedos y sumergido en aceite de transformador. Las dimensiones estándar van desde un diámetro interior de 4 mm hasta un diámetro exterior de 1000 mm.
3.3 XU-380 Lona de algodón fenólico laminada en tubo
Hecho de tela de algodón impregnada con resina fenólica, este tubo ofrece una alta resistencia transversal y propiedades auto lubricantes, expandiendo su uso más allá de la aislación para componentes como cajitas de rodamientos a alta velocidad. El tubo cumple con los estándares GB/T5132 con una densidad ≥1.2 g/cm³ y resistencia transversal ≥50 MPa.
Esta serie incluye plásticos termoformados de fenólico (comúnmente negros) y plásticos de poliéster insaturado blanqueados, de más reciente introducción, que a menudo se utilizan en las líneas de bajo voltaje del hogar. Productos notables:
Compuesto de moldeado de masa (DMC o BMC)
Compuesto de moldeado en hoja (SMC)
El DMC está compuesto por fiberglass picada, resina insaturada, rellenos y aditivos, proporcionando excelentes propiedades eléctricas y mecánicas, junto con resistencia al calor y a los químicos. Es adecuado para una variedad de procesos de moldeado y requisitos de productos eléctricos.
Los compuestos de SMC exhiben una superior aislamiento eléctrico, estabilidad mecánica, resistencia térmica y resistencia a la corrosion química. YILONG opera maquinaria de moldeado a gran escala de SMC; sin embargo, los problemas actuales con los molde han detenido temporalmente la producción.
Los materiales aislantes de mica son esenciales para aplicaciones eléctricas de alta tensión y gran potencia. Las cintas de mica 54XX destacan como componentes críticos en:
l Generadores termoeléctricos y hidroeléctricos
l Equipamiento para energía nuclear
l Motores grandes incluyendo locomotivas ferroviarias y motores mineros
l Cables resistentes al fuego utilizados en metro, túneles mineros y entornos de fundición de metal
5550-1 Epoxy Fiberglass Powder Mica Tape
This tape uses epoxy-phenolic anhydride adhesive varnish reinforced with electrical non-alkali fiberglass cloth. Post-lamination and cutting, it serves as a ribbon insulation for medium- and large-sized high-voltage motor coils, capable of withstanding temperatures up to 155°C.
El catálogo de YILONG incluye una amplia gama de film aislante y productos compuestos:
l Filamentos de Polimida Eléctrica
l Filamentos de poliéster y polipropileno
l 6630 y 6640 Materiales Compuestos de Poliéster (DMD)
El material compuesto de poliéster DMD se aplica ampliamente en motores para ventiladores, neveras, lavadoras y vehículos eléctricos, particularmente para la aislación de los huecos. Es vital en la fabricación de transformadores de potencia tipo seco.
6630 DMD Material compuesto de poliéster
Construido a partir de un film de poliéster entre dos capas de tejido no tejido de poliéster, este material ofrece excelente resistencia mecánica, propiedades dieélectricas y resistencia térmica (clases térmicas B a F). La anchura varía entre 0,15 mm y 0,45 mm con anchuras entre 20 mm y 1020 mm.
Esta categoría diversa incluye:
l Tela no tejida eléctrica - utilizada para el amarrado de cables y como material compuesto semi-terminado
l Cintas entrelazadas y cinta de contracción de poliéster - principalmente para encuadernación por bobinas
l Cable Paper, Insulation Paper Sheets, and Insulation Oil - esencial para transformadores de tipo aceite
Productos seleccionados:
l Tela de vidrio no alcalina
l Opciones de grosor: 10, 15, 25, 30, 50 mm
l Características: resistencia a altas temperaturas, resistencia a aislamiento, resistencia a la corrosion, bajo absorción de humedad, gran resistencia a la tracción
l Standard: JC/T174-2004
Cinta retráctil eléctrico
l Hecho de vidrio de poliéster modificado
l Propiedades: alta resistencia a la islaación térmica y eléctrica, excelente contracción y resistencia mecánica
l Las classes de termal disponible son: B, F y H
l Applications: Transformadores, reactores, productos eléctricos军用电器
l Gasa de algodón
l Material: algodón o poliéster, en tejido sencillo o en vich
l Espesor: 15, 20, 25, 30 mm
l Uso: bobinas de soldadura en transformadores y motores
YILONG también proporciona componentes aislantes derivados de materiales laminados y plásticos, fabricados mediante técnicas de tallado de precisión. Estos incluyen artículos especializados como anillas finales hechas con resina epoxírica y tubos de winding de vidrio de fibra de vidrio, así como componentes aislantes estructurales para espirales de transformadores de desfase. Estos productos se fabrican a medida para satisfacer estrictos requisitos dimensionales y de rendimiento.
¿Por qué elegir YILONG?
Como principal proveedor de materiales de aislamiento avanzados, YILONG se compromete a:
Entregando soluciones de aislamiento de superior calidad y confiable para diversas aplicaciones eléctricas
Personalizar productos para especificaciones de clientes exigentes y estándares de la industria
Apoyar las prácticas de manufactura sostenible y la innovación
Para consultas, detalles de productos y asesoramiento técnico, por favor contacte a YILONG - su socio confiable en soluciones de aislamiento eléctrico.
