En las industrias de aislamiento eléctrico y manufactura de electrónica, las láminas de vidrio de epómero y fibra de vidrio desempeñan un papel importante en la garantía de confiabilidad, seguridad y rendimiento a largo plazo. Entre los materiales más utilizados se encuentran las láminas de vidrio de epómero FR4 y FR5. Ambos materiales se utilizan comúnmente en placas de circuito, estructuras de aislamiento eléctrico y componentes industriales, pero difieren en el rendimiento térmico, composición del material y entornos de aplicación.
Entender las diferencias entre los materiales FR4 y FR5 ayuda a ingenieros, diseñadores y profesionales de compras a elegir la solución de aislamiento más adecuada para sus proyectos.
En YILONG INSULATION, fabricamos y suministramos una amplia gama de materiales compuestos de epóxi y vidrio, incluyendo hojas y piezas talladas de FR4, FR5, G10 y G11 para aplicaciones eléctricas e industriales en todo el mundo.
¿Qué es el material FR4?
FR4 es uno de los materiales compuestos de vidrio reforzado con epóxi más utilizados en las industrias electrónica y eléctrica. El material se obtiene impregnando una tela de vidrio tejido con resina epóxi y curándola con calor y presión para formar láminas rígidas.
La designación “FR” significa “flame retardant”, es decir, que el material cumple con ciertos requisitos de resistencia al fuego. FR4 está diseñado para proporcionar un equilibrio entre la resistencia mecánica, la aislación eléctrica y la resistencia al fuego.
Las hojas de FR4 ofrecen varias ventajas importantes en rendimiento. Tienen una alta resistencia mecánica, excelentes propiedades de aislamiento eléctrico, buena estabilidad dimensional y un confiable rendimiento dielectrico. Estas características hacen que el FR4 sea un material estándar para placas de circuito impreso (PCB), componentes de aislamiento eléctrico y varias partes estructurales en equipos eléctricos.
Los materiales FR4 suelen tener una clase de aislamiento F, lo que significa que pueden operar continuamente a temperaturas de hasta aproximadamente 155°C. Además, las láminas FR4 ofrecen una baja absorción de humedad y un rendimiento estable bajo condiciones normales de operación.
Las colores comunes para las láminas de FR4 incluyen color natural, verde claro, negro y amarillo, aunque pueden estar disponibles otros colores dependiendo de los requisitos de producción.
¿Qué es el material FR5?
FR5 es otro tipo de lámina compuesta de epóxi reforzado con vidrio, pero está diseñado para un rendimiento térmico superior al FR4. Al igual que el FR4, el FR5 se fabrica a partir de un telar de vidrio impregnado con resina epóxica y curado a alta temperatura y presión.
Sin embargo, las hojas FR5 utilizan sistemas epoxídos modificados que proporcionan una estabilidad térmica mejorada y una mejor resistencia a temperaturas elevadas. Debido a esto, los materiales FR5 suelen calificarse con una clase de temperatura más alta que el FR4 y pueden mantener el rendimiento mecánico y eléctrico en entornos más exigentes.
Las hojas de FR5 son conocidas por su excelente resistencia al calor, gran fuerza mecánica, bajo absorption de humedad y buena resistencia química. Estas propiedades hacen que el FR5 sea adecuado para aplicaciones que requieren una buena aislación en condiciones operativas de alta temperatura.
Además de la aislación eléctrica, los materiales FR5 también son valorados por su alta resistencia al impacto y estabilidad dimensional, lo que ayuda a garantizar un rendimiento constante incluso bajo estrés mecánico.

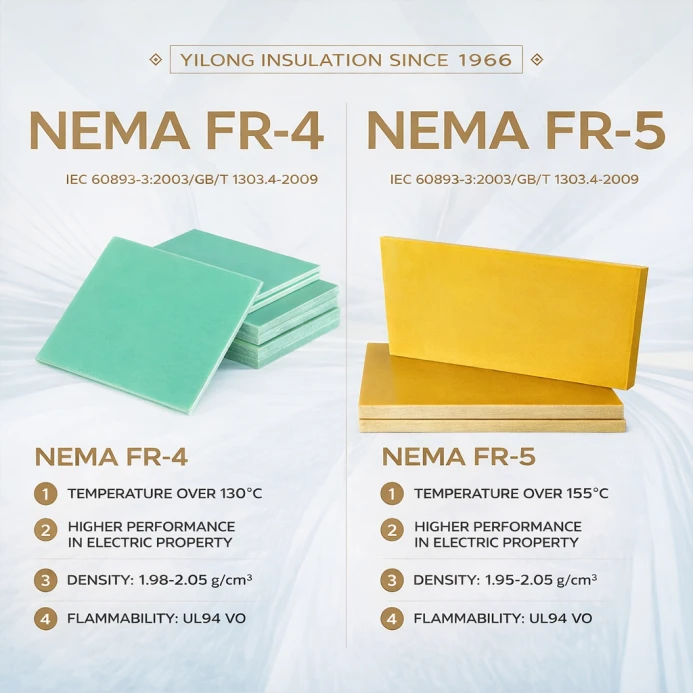

Las principales diferencias entre FR4 y FR5
Aunque FR4 y FR5 comparten una estructura similar de vidrio reforzado, existen varias diferencias importantes en su rendimiento y aplicación.
Una de las principales diferencias es la resistencia al calor. El FR4 tiene una temperatura operativa continua de alrededor de 130°C a 155°C, mientras que el FR5 puede resistir temperaturas más altas y mantenerse estable en entornos térmicos más exigentes. Esto hace que el FR5 sea una mejor opción para aplicaciones que involucran calor o exposición térmica a largo plazo.
Otra diferencia radica en la estabilidad térmica. Las láminas de FR5 suelen presentar una temperatura de transición de vidrio (Tg) más alta, lo que significa que el material mantiene su rigidez y resistencia mecánica a temperaturas más altas en comparación con el FR4.
En cuanto a las propiedades mecánicas, ambos materiales proporcionan un rendimiento estructural fuerte, pero el FR5 a menudo ofrece una mayor resistencia al impacto y durabilidad bajo condiciones de alta temperatura.
El rendimiento de la aislación eléctrica es excelente en ambos materiales. Sin embargo, el FR5 puede proporcionar una estabilidad eléctrica mejor en aplicaciones que combinan alta temperatura con estrés eléctrico.
El coste es otro factor importante. El FR4 es generalmente más económico y más fácil de encontrar, por lo que se utiliza comúnmente en aplicaciones estándar de electrónica y electricidad. Los materiales FR5 suelen tener un coste de producción más alto debido a sus mejores propiedades térmicas, por lo que a menudo solo se eligen cuando se necesitan mejores prestaciones.
Aplicaciones típicas de FR4
El FR4 se considera el material base estándar para muchos productos electrónicos. Se utiliza ampliamente en las placas impresas para electrónica de consumo, computadoras, equipos de comunicación y electrónica industrial.
Más allá de las PCBs, el FR4 también se utiliza para fabricar componentes de aislamiento eléctrico como tableros de terminación, partes de aislamiento de equipos de interruptor, estructuras de aislamiento de motores y componentes de transformadores.
Gracias a su gran resistencia mecánica y buena machinabilidad, las láminas de FR4 se procesan a menudo en partes talladas por computadora, incluyendo espaciadores aislantes, soportes, brackets y paneles utilizados en equipos eléctricos y sistemas industriales.
Aplicaciones típicas de FR5
FR5 se suele elegir para aplicaciones que requieren una mayor resistencia a temperaturas altas. Estos materiales se utilizan con frecuencia en electrónica de potencia, equipos eléctricos para altas temperaturas y maquinaria industrial avanzada.
Las industrias como el ingeniería aeroespacial, la electrónica军用 y los sistemas de potencia de alto rendimiento pueden utilizar láminas FR5 ya que presentan una mayor estabilidad térmica y confiabilidad a largo plazo en entornos exigentes.
Los materiales FR5 también se utilizan en aplicaciones que involucran mayorCargas eléctricas o temperaturas de operación más altas, donde las placas de cartón estandar FR4 pueden no proporcionar un rendimiento térmico suficiente.
Cómo elegir entre FR4 y FR5
Elige el material de aislamiento adecuado requiere evaluar varios factores, incluyendo la temperatura de operación, los requisitos de rendimiento eléctrico, el estrés mecánico y el costo total del proyecto.
Para la mayor parte de las aplicaciones electrónicas generales, el FR4 proporciona un excelente equilibrio entre rendimiento, fiabilidad y asequibilidad. Es adecuado para placas estándar, estructuras de aislamiento eléctrico y muchos componentes industriales.
Sin embargo, si la aplicación implica temperaturas más altas, exposición térmica prolongada o condiciones operativas más exigentes, el FR5 podría ser la mejor opción. Su resistencia térmica mejorada y estabilidad aumentada la convierten en adecuada para entornos de alto rendimiento.
Al comprar materiales FR4 o FR5, también es importante considerar la calidad de producción del proveedor, los estándares de certificación y el soporte técnico. Los proveedores confiables pueden proporcionar especificaciones técnicas detalladas y ayudar a asegurar que el material cumpla con los requisitos de su aplicación.
Materiales FR4 y FR5 de YILONG INSULATION
YILONG INSULATION se dedica a la fabricación y suministro de materiales de aislamiento eléctrico de alto rendimiento para clientes industriales de todo el mundo. Nuestra gama de productos incluye hojas de FR4, placas epólicas de vidrio FR5, laminados de vidrioG10 y G11, hojas fenólicas, varillas fenólicas, tubos fenólicos y componentes de aislamiento CNC tallados con precisión.
Con un riguroso control de calidad y una experiencia profesional en la fabricación, YILONG INSULATION proporciona materiales de aislamiento confiables para equipos eléctricos, la manufactura de electrónica y aplicaciones de ingeniería industrial en todo el mundo.
Si está buscando placas de FR4 o FR5 de alta calidad compuesta de vidrio epóxico, nuestro equipo técnico puede ayudarle a elegir el material más adecuado para su proyecto.
