Cuando se discute el rendimiento de un transformador, la atención se centra generalmente en la eficiencia eléctrica, el manejo térmico y el diseño de la aislación. Sin embargo, un factor a menudo pasado por alto es la resistencia mecánica. Los transformadores en servicio están constantemente expuestos a fuerzas electromagnéticas, vibraciones y estrés térmico. Bajo condiciones extremas, como los cortocircuitos, estos estrés se vuelven aún más severos. Sin un soporte mecánico fuerte, incluso un ligero desplazamiento de los bobines puede causar una interrupción de la aislación y graves fallos.
Aquí es donde el cartón de epóxi FR4 amarillo demostrает su valor indispensable, asegurando estabilidad estructural y confiabilidad a largo plazo en transformadores.
Epoxy FR4 es un compuesto laminado que se obtiene impregnando una tela de fibers de vidrio de calidad electrónica con una resina epoxírica y curtiendo bajo alta temperatura y presión. La designación “FR” significa Retardante de Incendio y el FR4 cumple con el estándar de incrustabilidad UL94 V-0, proporcionando una resistencia al fuego confiable.

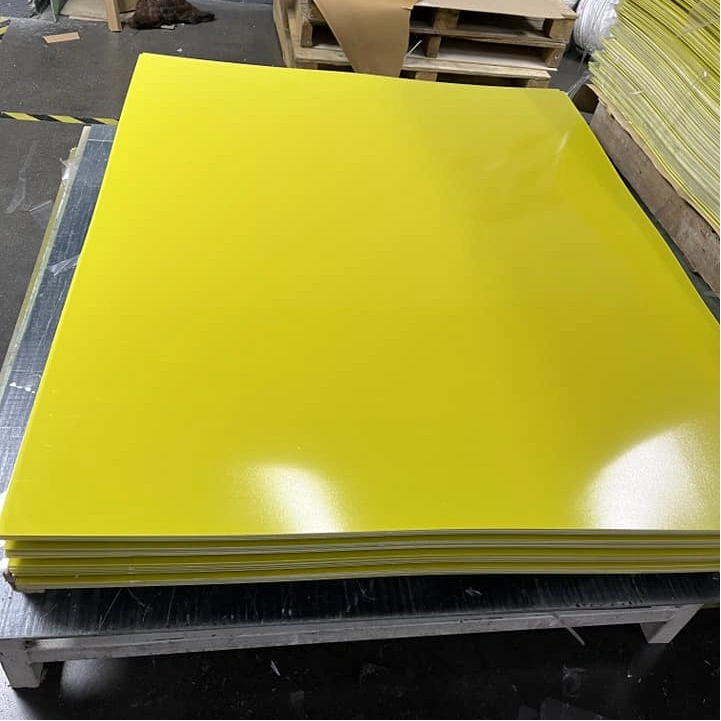

Gracias a la combinación de la resistencia mecánica del vidrio en forma de fiber y las propiedades de aislamiento y soldadura del epóxi, la Hoja amarilla FR4 se ha convertido en una opción preferida para los componentes de soporte de transformadores, los aislantes y las estructuras de reforzo mecánico.
Mechanical Advantages of FR4 Yellow Sheet en Transformers
1. Alta resistencia y rigidez mecánica
l Resistencia a la flexión: Con una excelente resistencia a la flexión, el FR4 puede soportar las altas presiones radiales de las bobinas de capa múltiple y los estrés del procesamiento, manteniendo su forma sin deformación.
l Stress: Como bloques de espaciado, las hojas de FR4 amarillas aseguran las bobinas contra el movimiento axial, resistiendo las intensas fuerzas electromagnéticas generadas durante eventos de cortocircuito.
2. Excelente estabilidad dimensional
FR4 presenta un bajo coeficiente de expansión térmica, manteniendo dimensiones constantes en una amplia gama de temperaturas (−50°C a +130°C o superior). Esto previene la concentración de estrés, el desajudamiento o el daño a la aislación de esmalte de bobina causados por el ciclado térmico.
3. Resistencia y dureza al impacto
Aunque sea rígido, el FR4 mantiene un nivel de dureza que le permite absorber energía cinética. Esto previene la rotura frágil durante el transporte, la instalación o condiciones de fallo.
4. Durabilidad y resistencia a la fatiga
Los transformadores están expuestos a vibraciones continuas durante su operación. La hoja de FR4 amarilla soporta estreses alternados a largo plazo sin grietas fatigantes ni degradación mecánica, asegurando la integridad estructural durante toda la vida útil del equipo.
1. Resistir las Fuerzas de Cortocircuito
Durante los cortocircuitos, las bobinas están sometidas a un gran estrés mecánico. La Hoja amarilla FR4 actúa como la primera línea de defensa, previniendo la deformación o colapso.
2. Reducción de Vibración y Ruido
Al proporcionar un sistema de soporte rígido, el FR4 ayuda a suprimir la amplitud de las vibraciones, lo que no solo reduce el ruido, sino que también minimiza el desgaste a largo plazo.
3. Mantener la integridad de la aislación
La precisión en la posición de los esquinas asegura la estabilidad dielectrica a través de los huecos de aceite o aire, reduciendo los riesgos de descarga parcial o rozadura de aislamiento.
4. Aumentando la vida del servicio
Con soporte mecánico estable, los transformadores envejecen más lentamente, lo que resulta en una mayor duración de operación, menores costos de mantenimiento y una menor caída de producción.
El rendimiento mecánico del Epoxy FR4 Hoja amarilla—incluyendo su fuerza, rigidez, estabilidad y durabilidad—afecta directamente la seguridad y longevidad del transformador. Al soportar las fuerzas de cortocircuito, vibraciones y estrés térmico, el FR4 garantiza la confiabilidad estructural a largo plazo.
Para los fabricantes y usuarios de transformadores, centrarse en las propiedades mecánicas de los materiales aislantes de FR4 no es solo una exigencia técnica, sino un paso crucial para mejorar el rendimiento global de los transformadores.
YILONG INSULATION sigue proporcionando hojas y materiales aislantes de alta calidad de FR4 amarillas y materiales aislantes, ayudando a los clientes globales a construir equipos eléctricos más seguros, confiables y duraderos.
