A la hora de diseñar estructuras aislantes para aparatos eléctricos de alta y baja tensión, equipos de potencia, motores, transformadores y dispositivos de control industrial, las láminas aislantes 3240, FR4 y GPO-3 son los tres materiales aislantes laminados más utilizados. No obstante, muchos ingenieros se sienten confundidos a la hora de seleccionar el material: ¿cuáles son las diferencias fundamentales entre el 3240, el FR4 y el GPO-3? ¿Qué material resulta más fiable y rentable en condiciones de trabajo específicas?

Con más de 30 años de experiencia en I+D y fabricación de materiales aislantes, Yilong distinguirá estas láminas aislantes desde tres perspectivas: la esencia del material, el rendimiento básico y los escenarios de aplicación, lo que le ayudará a evitar una selección inadecuada de materiales y a lograr un diseño racional.

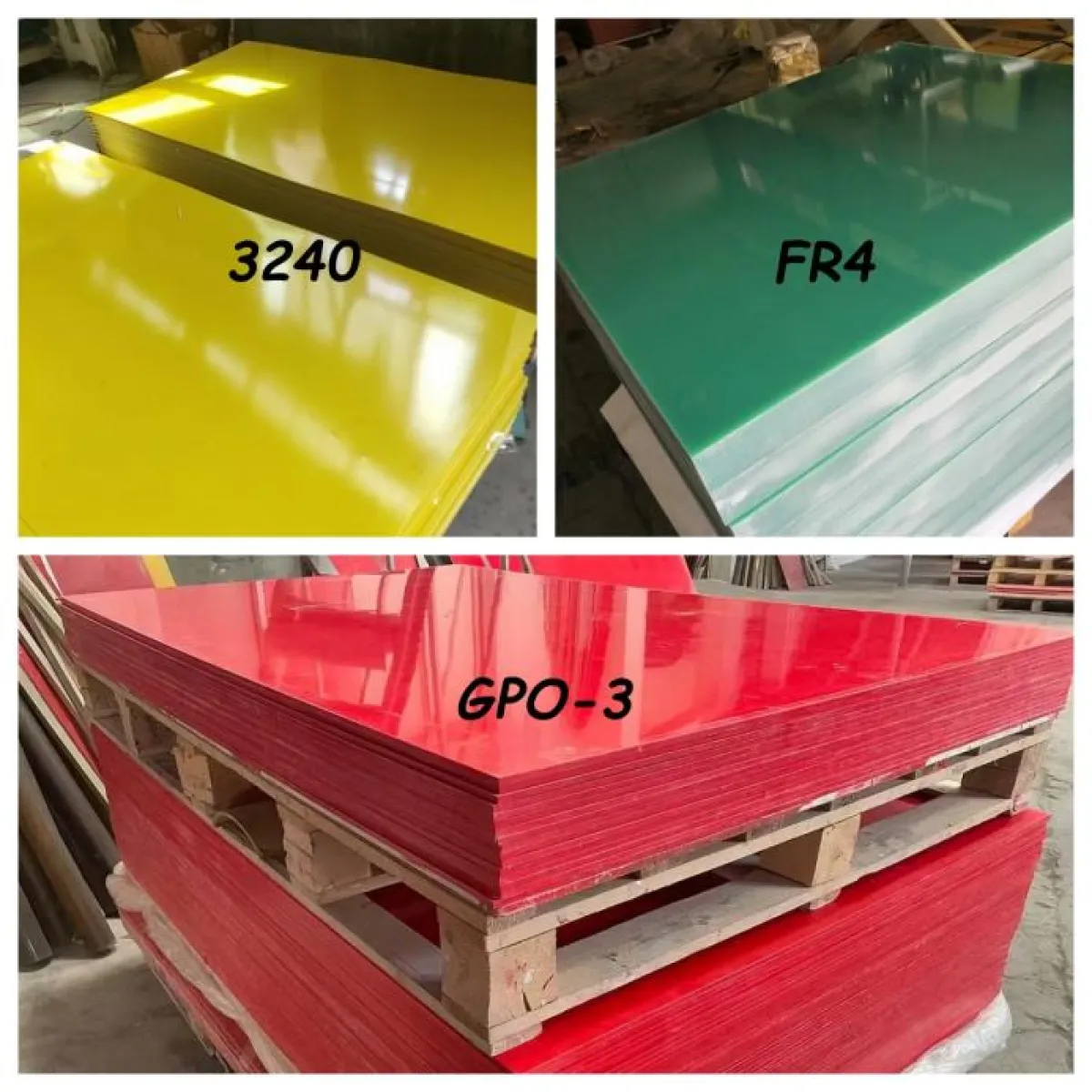

Comparación de la esencia de los materiales

Lámina aislante 3240

Cumple con la norma nacional china GB/T 1303.1, sin requisitos obligatorios de retardancia de llama (por lo general, sin retardancia de llama o con un grado bajo de retardancia). Presenta una resistencia térmica de clase B de 155 ℃, es principalmente de color amarillo, contiene halógenos y destaca por su bajo coste.

Lámina aislante FR4

Cuenta con la clasificación ignífuga UL94 V-0 y posee propiedades autoextinguibles. Su resistencia a la temperatura oscila entre 130 ℃ y 155 ℃, dependiendo de la fórmula, y suele ser de color verde agua. Ofrece un mejor rendimiento medioambiental (hay disponibles algunos grados sin halógenos), una estabilidad dimensional superior y mejores propiedades eléctricas.

Lámina aislante GPO-3

También conocida como lámina laminada GPO-3 o UPGM-203, es una placa aislante rígida ignífuga fabricada mediante prensado en caliente de una malla de fibra de vidrio no alcalina impregnada con pasta de resina de poliéster insaturada y aditivos. Su espesor oscila entre 0,8 mm y 100 mm, y su color es principalmente blanco y marrón rojizo. Este material cuenta con la certificación UL de clase ignífuga V-0, y algunas variantes no contienen halógenos.

Comparación de prestaciones básicas

Propiedades eléctricas

3240: Excelente rendimiento de aislamiento a frecuencia industrial a bajo coste, resistencia al arco mediocre y sin propiedades ignífugas.

FR4: Alta rigidez dieléctrica, aislamiento estable en entornos de calor húmedo y bajas pérdidas a alta frecuencia; resistencia al arco media.

GPO-3: Resistencia al arco ultrarresistente (más de 180 segundos), capacidad óptima de extinción y aislamiento del arco, ideal para aparamenta.

Propiedades mecánicas y estabilidad dimensional

3240: Resistencia mecánica suficiente, fácil mecanizado y excelente relación calidad-precio.

FR4: Alta resistencia, gran rigidez, alta precisión dimensional y baja tendencia a la deformación.

GPO-3: Buena tenacidad, procesamiento sin grietas, ventajas destacadas para el mecanizado de placas gruesas con una resistencia mecánica ligeramente inferior.

Resistencia al calor y retardancia de llama

3240: Resistencia térmica de clase B (130 ℃), no ignífugo y combustible en contacto con llama abierta.

FR4: Resistencia térmica de clase F (155 ℃), ignífugo según la norma UL94 V-0 con un excelente comportamiento autoextinguible.

GPO-3: Resistencia térmica de clase B (130 ℃), ignífugo según la norma UL94 V-0 para una seguridad fiable.

Adaptabilidad ambiental

3240: Resistente al aceite y a la humedad, adecuado para entornos de trabajo eléctricos generales.

FR4: Resistente al calor húmedo y a la corrosión química; la opción preferida para entornos hostiles.

GPO-3: Resistente al arco eléctrico y a la formación de trazas de descarga, aplicable a situaciones con riesgo de arco eléctrico y descargas.

Comparación de aplicaciones

3240: Uso general, económico, sin requisitos de retardancia de llama

Situaciones de aplicación: motores generales, transformadores, armarios de distribución de baja tensión, juntas aislantes comunes, utillajes y proyectos en los que el coste es un factor determinante.

FR4: Gama alta, ignífugo, alta precisión

Aplicaciones: sustratos de PCB, aislamiento electrónico de alta frecuencia, separadores de baterías de nuevas energías, cuñas para ranuras de motores de alta tensión, piezas aislantes para el transporte ferroviario y entornos de alta temperatura y alta humedad.

GPO-3: Resistente al arco eléctrico, extintor de arco, especial para aparamenta

Aplicaciones: placas de separación de fases para armarios de distribución de alta y baja tensión, cubiertas de extinción de arco, componentes aislantes para disyuntores, soportes de barras colectoras, portacepillos de carbón y estructuras aislantes con riesgo de descarga eléctrica.
