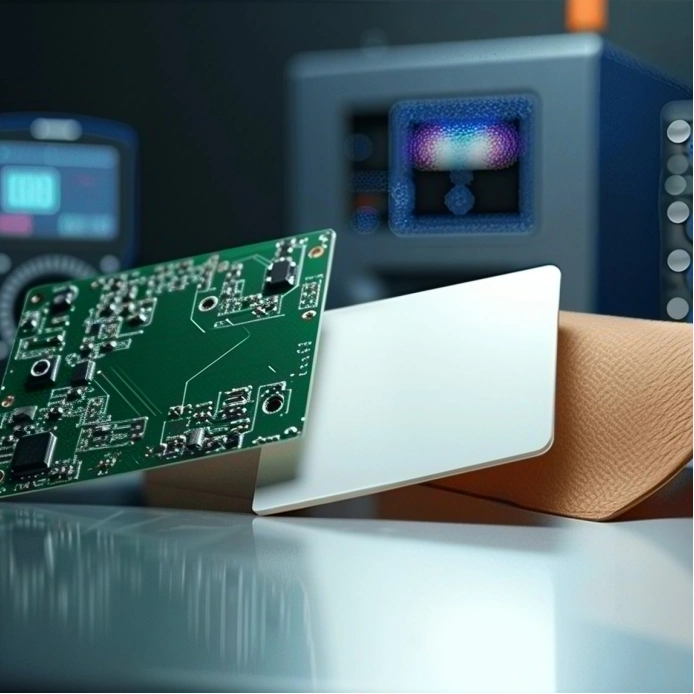

Clasificación de los materiales del soporte de PCB

1. FR-4 No es un nombre de material

FR-4, al que comúnmente nos referimos en la industria de los PCB, no es realmente un nombre de material específico. Es una designación de grado de retardante de incendio.

El término “FR” se refiere a Retardante de Incendio, lo que significa que el material debe poder autoextingirse después de la combustión bajo condiciones de pruebas especificadas. Por lo tanto, el FR-4 representa un estándar de rendimiento más que un material definido.

En aplicaciones prácticas, los materiales de placas de circuito impreso FR-4 incluyen una amplia variedad de formulaciones. La mayor parte de ellos son materiales compuestos hechos a partir de sistemas de resina epoxírica termoestable (a menudo resinas epoxíricas multifuncionales), combinadas con rellenos y reforzamiento de fibra de vidrio.

Por ejemplo, las hojas de vidrio reforzado FR-4 YILONG FR-4, incluyendo las hojas verdes FR-4 y las hojas negras FR-4, proporcionan una excelente resistencia al calor, aislamiento eléctrico y rendimiento antropantico. Por lo tanto, al elegir materiales para el subestributo de la placa, es esencial definir claramente las características de rendimiento necesarias antes de elegir el producto más adecuado.



Clasificación de los materiales del soporte de PCB



2. Categorías Principales de los Materiales del Substrato de PCB

PCB Substrate materials pueden ser ampliamente divididos en dos grandes categorías: materiales de soporte orgánico e inorgánico. Entre ellos, los materiales de soporte orgánicos son los más utilizados en la fabricación moderna de PCB.

Diferentes estructuras de capas de PCB requieren también diferentes tipos de materiales base. Por ejemplo, los placas de 3-4 capas suelen utilizar materiales compuestos pre-preg, mientras que las placas doble-sided se fabrican principalmente con láminas de vidrio-epoxi.

(1) Materiales de PCB basados en papel

Las láminas basadas en papel utilizan papel texturado como material de reforzamiento, impregnado con sistemas de resina como resina fenólica o epoxi. Después de secar y procesar, se laminan con placas de cobre a alta temperatura y presión.

Según los estándares ASTM/NEMA, los grados típicos incluyen FR-1, FR-2, FR-3 (tipos retardantes de incendio) y XPC, XXXPC (tipos no retardantes de incendio). Más del 85 % del mercado global de PCB basados en papel se concentra en Asia. Entre ellos, FR-1 y XPC son los materiales más comunes y ampliamente producidos.

(2) Materiales de PCB con Epoxy y Fibra de vidrio

Las láminas de vidrio espoletado utilizan resina espoletada o resinas modificadas espoletadas como el sistema de enlace y la tela de vidrio como material de reforzamiento. Esta categoría representa el tipo de substrate PCB más grande y ampliamente utilizado en el mundo.

Bajo los estándares ASTM/NEMA, los laminados de vidrio de epómero incluyen cuatro principales: G10 (no retardante de incendio), FR-4 (retardante de incendio), G11 (altas,retardante de incendio), y FR-5 (altas, retardante de incendio).

En la práctica, los materiales no retardantes de incendio están disminuyendo gradualmente, mientras que el FR-4 dominan la industria global de PCB.

(3) Material de Substrato PCB Compuesto

Las láminas compuestas utilizan diferentes materiales de reforzamiento para las capas de superficie y núcleo. El tipo más común es la serie CEM (Material Epoxy Compuesto), especialmente el CEM-1 y el CEM-3.

CEM-1 utiliza telón de fiberglass como capa superficial, papel como capa central y resina epoxi como sistema de enlace. Es incombustible.

CEM-3 utiliza telas de vidrio como capa superficial y papel de vidrio como material central, también basado en resina epoxírica y formulación antropantífera.

En comparación con el FR-4, los compuestos stratificados ofrecen propiedades eléctricas similares, pero a un costo más bajo y con mejor factibilidad.

(4) Materiales de Substrato Especial para PCB

Los materiales de soporte especiales incluyen las láminas de metal (aluminio, cobre, hierro o acero Invar) y los soportes cerámicos.

Dadas sus características y aplicaciones, estos materiales pueden ser fabricados en placas de circuito impreso de una capa, dos capas o capas múltiples, así como en placas de circuito metálicas para aplicaciones de alta potencia.

3. Selección de materiales PCB y impacto de la soldadura por soldadura en circuito impreso

En los procesos de ensamblaje electrónica libre de plomo, las temperaturas de soldadura a mayor relieve aumentan el riesgo de deformación de la placa. Por lo tanto, se prefiere a los materiales con pocas características de warpage, como el FR-4.

El estrés por el aumento térmico de la temperatura puede afectar significativamente a los componentes electrónicos de los PCB, lo que potencialmente puede causar el desprendimiento del electrodo y una menor confiabilidad. Por lo tanto, el coeficiente de expansión térmica (CTE) debe ser cuidadosamente considerado durante la selección del material, especialmente para componentes de más de 3.2 × 1.6 mm.

Para aplicaciones SMD, se requieren materiales de PCB que tengan:
Alta conductividad térmica
Excelente resistencia al calor (150°C, 60 min)
Buenas soldadurabilidades (260°C, 10 seg)
Alta fuerza de adhesión de la hoja de cobre (>1.5 × 10⁴ Pa)
Alta fuerza de flexión (>25 × 10⁴ Pa)
Baja constante dielectrica y alta conductividad eléctrica
Buena precisión en estampación y mecanizado (±0.02 mm)
Compatibilidad con productos limpiadores
Superficie lisa y libre de defectos, sin desvío, grietas, arañazos ni corrosión

4. Selection de la grosor del PCB

Las opciones comunes de espesor de la PCB incluyen: 0.5 mm, 0.7 mm, 0.8 mm, 1.0 mm, 1.5 mm, 1.6 mm, 1.8 mm, 2.7 mm, 3.0 mm, 3.2 mm, 4.0 mm y 6.4 mm.

Entre ellos, 0.7 mm y 1.5 mm se utilizan comadamente para placas con dedos de oro en ambos lados. Se consideran especificaciones no estándar las anchuras de 1.8 mm y 3.0 mm.

Desde el punto de vista de la fabricación, el tamaño del panel más pequeño de una sola PCB no debe ser inferior a 250 × 200 mm. El tamaño óptimo de producción suele estar dentro del rango de (250–350 mm) × (200–250 mm). Para PCBs con una longitud inferior a 125 mm o anchura inferior a 100 mm, se recomienda la particionado.

Para aplicaciones SMD, el desvío permitido para substratos de 1.6 mm es:
Desvío hacia arriba ≤ 0.5 mm
Desvío hacia abajo ≤ 1.2 mm

La tasa de desvío permitida es de menos del 0.065%.

5. Toma de muestra en la fabricación de PCB

Con el rápido desarrollo de la tecnología SMT, los circuitos impresos de varias capas necesitan de interconexión eléctrica a través de agujeros perforados y electroplatos. Esto convierte el taladrado en un proceso manufacturing crítico.

Para satisfacer las necesidades de producción, se utilizan ampliamente varias máquinas de taladrado de placas de circuito impreso CNC en la industria.

La fabricación de PCB implica procesos fotocémicos, electroquímicos y termoquímicos. Entre todos los pasos del proceso, el taladado es uno de los más importantes, ya que afecta directamente a la calidad de los vias, la confiabilidad de la metalmación, el rendimiento del SMT, el coste de producción y la calidad global del PCB.

Los métodos comunes de taladado incluyen el taladado mecánico controlado por computadora y el taladado láser, siendo el taladado mecánico el más utilizado actualmente en la producción industrial.

En la fabricación moderna de PCB, la precisión del taladrado y la calidad de la pared del agujero son factores críticos que determinan el rendimiento y confiabilidad del producto final.

YILONG suministra una amplia gama de materiales de substrate para PCB, incluyendo FR-4, G10, G11, láminas deEPCGC, materiales fenólicos para PCB, compuestos CEM, láminas con capa de cobre y substratos ingenieriles especiales para aplicaciones eléctricas y electrónicas de alto rendimiento.

Si está buscando materiales confiables para el soporte de PCB o soluciones personalizadas de aislamiento, por favor contacte a YILONG para soporte técnico y cotización. Estamos listos para apoyar sus proyectos con calidad estable, entrega rápida y servicio profesional de ingeniería.
