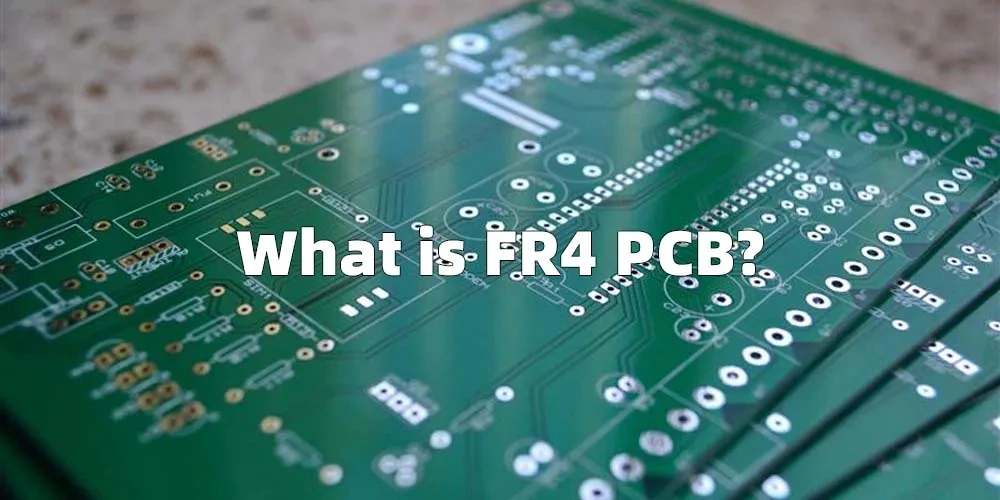

Qué es FR-4?
El FR-4 es un material compuesto ampliamente utilizado en la industria electrónica, que sirve principalmente como soporte para las placas de circuito impreso (PCB). El término “FR-4” se refiere a un laminado epóxico reforzado con vidrio con propiedades antropagantes, donde el “4” indica la anchura del tejido de vidrio en onzas por pie cuadrado. El tejido de vidrio proporciona resistencia estructural y rigidez, mientras que la resina epóxica une las capas entre sí, creando un material compuesto duradero y confiable. Las propiedades antropagantes del FR-4 lo convierten en un material resistente a la ignición y autoextinguiéndose bajo exposición a la llama, lo que garantiza una mayor seguridad en aplicaciones electrónicas.
Historia y desarrollo del FR-4
El FR-4 se introdujo por primera vez en la década de 1950 por la National Electrical Manufacturers Association (NEMA) como un material compuesto termoestable para aislamiento eléctrico. Las primeras versiones utilizaban resina fenólica, que carecía de suficiente resistencia al fuego y era propensa a la delaminación por la humedad. La introducción de la resina epoxírica en la década de 1960 revolucionó los materiales FR-4, proporcionando una estabilidad térmica, una resistencia mecánica y una retardación del fuego superiores. A lo largo de los años, el FR-4 se ha convertido en el substrate dominante de las placas de circuito impreso, representando ahora más del 90% del mercado global. Los laminados de FR-4 modernos están disponibles en varias épadas, pesos de cobre y propiedades dielectricas para satisfacer diversas necesidades de diseño electrónico.
Aplicaciones Clave de FR-4
La combinación de la resistencia mecánica, la aislación eléctrica, la estabilidad térmica y la resistencia química del FR-4 lo convierte en ideal para una amplia gama de dispositivos electrónicos. Se utiliza ampliamente en la electrónica de consumo, incluidos teléfonos inteligentes, portátiles, tabletas y televisores, así como en aplicaciones industriales, automovilísticas, aeroespaciales y médicas. Más allá de las placas de circuito impreso, el FR-4 también reforza componentes mecánicos y se utiliza en dispositivos como LED, transformadores y baterías.
Propiedades Físicas y Químicas
Los laminados FR-4 están compuestos por una resina epoxírica y una tela de vidrio trenzado, complementados con aditivos y rellenos para optimizar el rendimiento. El material presenta alta resistencia en compresión y flexión, excelente estabilidad dimensional, bajo consumo de agua y gran resistencia química contra ácidos, base y disolventes. El FR-4 también mantiene sus propiedades bajo altas humedades y variaciones de temperatura y cumple con los estándares de resistencia al incendio como UL 94V-0.
Especificaciones técnicas del FR-4
Constante dieléctrica (εr): 4.2 – 4.8
Factor de disipación (tan δ): 0.015 – 0.035
conductividad térmica: 0.3 – 0.4 W/m*K
Absorción de agua: <0.10%
Temperatura de transición玻璃 (Tg): 130 – 180°C
Temperatura de funcionamiento: -40 a 130°C
Fuerza de corte de cobre: >1.0 N/mm
Resistividad superficial: >10^12 Ω/sq
El FR-4 está disponible en variantes estándar, de media Tg y de alta Tg, cada una con diferentes propiedades térmicas. Las placas de FR-4 de media y alta Tg son adecuadas para aplicaciones de alta temperatura, proporcionando una expansión térmica inferior y una mejor estabilidad bajo estrés térmico, lo que las convierte en ideales para electrónica de alta frecuencia o para el sector aéreo.
Consideraciones para el diseño de placas FR-4
La selección del FR-4 PCB adecuado implica considerar la anchura y espaciado de las trazas, el peso del cobre, el tamaño y ubicación de los viarios, el sellado y el impresión en silk screen. Las anchuras estándar van desde 0.4mm hasta 3.2mm, con 1.6mm siendo el más común. La selección correcta asegura la resistencia mecánica, la gestión térmica óptima y la confiabilidad eléctrica. Un diseño adecuado del plano de tierra, el disposición de las trazas y la selección del material son cruciales para minimizar problemas de ruido, cross talk y integridad del señal en circuitos de alta velocidad.
FR-4 PCB Proceso de fabricación
La fabricación de placas FR-4 implica varios pasos clave:
Preparación del material: corte de láminas de FR-4 a medida y perforación de agujeros para componentes y vias.
Cobre en láminas: Capa de cobre fino por electroplating en una o ambas caras.
Aplicación de photoresist y fotolitografía: Definición de trazos y pines de cobre mediante exposición UV.
Grabado y electroplating: Eliminación del exceso de cobre y protección de los circuitos con capas soldables.
Solder Mask y impresión de tinta: proteger el circuito y añadir marcas para ensamblaje.
Terminación de superficie: mejora la soldabilidad y la durabilidad a largo plazo.
Medidas de control de calidad, incluyendo pruebas eléctricas, inspección por radiografía y evaluación visual, se implementan en cada etapa para garantizar una alta fiabilidad y cumplimiento con los estándares de la industria.
Advantages of FR-4 PCBs
Las placas de circuito impreso de FR-4 ofrecen una excelente aislación eléctrica, durabilidad mecánica, estabilidad térmica, resistencia química, bajo consumo de agua, relación calidad-precio y facilidad de fabricación. Estos beneficios hacen que el FR-4 sea adecuado para aplicaciones que van desde la electrónica de consumo hasta la aeroespacial y la electrónica automotriz, proporcionando confiabilidad bajo condiciones operativas severas.
Aplicaciones en las industrias
Electrónica de consumo: teléfonos inteligentes, computadoras, televisores y electrodomésticos.
Equipment Industrial: Sistemas de control mecánico y dispositivos automatizados.
Aerospacial y Defensa: PCBs ligeras y de alta resistencia para navegación, comunicación y aviónica.
Automotive Electronics: Modules de control del motor, sistemas de entretenimiento y electrónica de seguridad.
FR-4 sigue siendo un material versátil, rentable y de alto rendimiento para el diseño de placas de circuito impreso, con diferentes grades adaptadas a requisitos térmicos y eléctricos específicos.
Para más información detallada sobre materiales FR-4, especificaciones técnicas y soluciones personalizadas para PCB, YILONG INSULATION proporciona asesoramiento experto y placas lamination FR-4 de alta calidad que son adecuadas para diversas necesidades de fabricación electrónica. Por favor, no dude en contactarnos en yilong@yilonginsulation.com y visite nuestro sitio web www.yilonginsulation.com.
